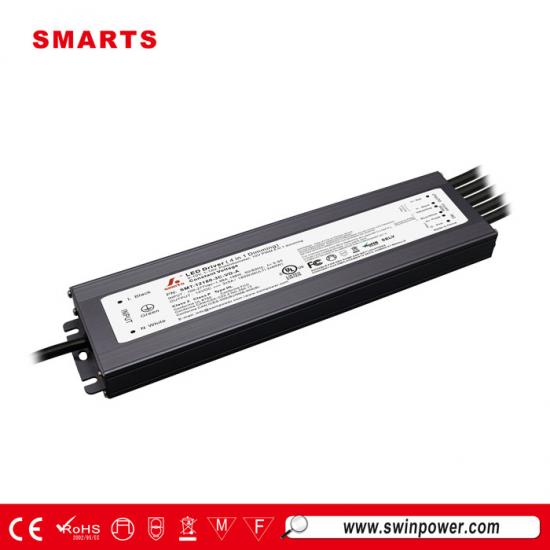

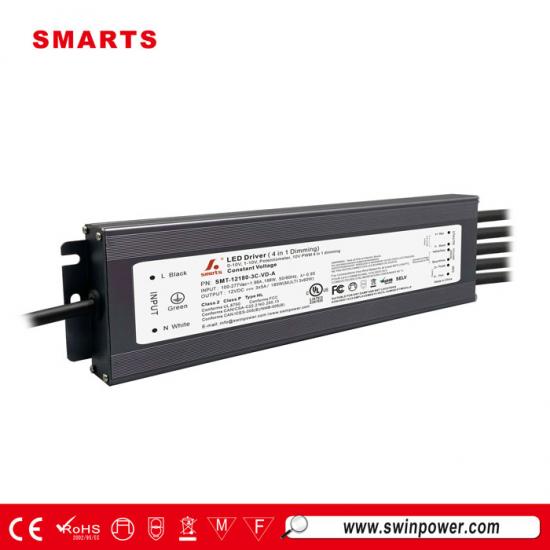

Alimentation pour bande lumineuse LED étanche PWM 180 W 0,10 V à intensité variable
Cette nouvelle mise à niveauAlimentation LED à intensité variable 0 10 V 180 W 12 V tension constante Le mode de fonctionnement offre une efficacité de fonctionnement allant jusqu'à 91,5 %. Coque en aluminium, indice d'étanchéité IP67, adaptée à l'installation de projets d'éclairage extérieur en zones humides.
Spécification
| Modèle | SMT-12180-3C-VD-A | |
| Certificat | UL / FCC / Type HL / Classe P / Classe 2 / SELV / CE / RoHS / REACH | |
| Sortir | Tension continue | 12V |
| Tolérance de tension | ±1% | |
| Régulation de tension | ≤ 0,5 % | |
| Courant nominal | 3*5A | |
| Puissance nominale | 180 W (3 x 60 W) | |
| Régulation de charge | ≤1% | |
| Saisir | Plage de tension | 100-277 VCA |
| Gamme de fréquences | 47 - 63 Hz | |
| Facteur de puissance (typ.) à pleine charge | ≥0,99 à 120 VCA ≥0,95 à 277 VCA | |
| THD (typ.) à pleine charge | <20 % à 120 VCA et 277 VCA | |
| Efficacité (typ.) à pleine charge | ≥ 90 % à 120 VCA ≥ 91,5 % à 277 VCA |
|
| Courant alternatif (max.) | 2.1A | |
| Alimentation en veille | ≤ 0,5 W | |
| Courant d'appel (typ.) | 23A,1,3ms à 50%Ipeak120VAC;49A,960us@50%Ipeak277VAC | |
| Courant de fuite | < 0,5 mA | |
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée |
| Surcharge | ≤120% Mode courant constant, récupération automatique après suppression de la condition de défaut | |
| Surchauffe | 100℃±10℃ arrêt de la tension de sortie, récupération automatique après refroidissement | |
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) |
| Humidité de travail | 20 - 95 % HR sans condensation | |
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |
| TEMPÉRATURE ambiante | 45℃ | |
| Boîtier TEMP. | 90℃ | |
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 (États-Unis) |
| Tension de tenue | Entrée/sortie : 1,8 kVCA Entrée/sortie : 1,8 kVCA Sortie/sortie : 1,8 kVCA (États-Unis) | |
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | |
| Émission CEM | FCC 47 CFR Partie 15, Sous-partie B (États-Unis) | |
| Test d'immunité aux surtensions | Mode différent : 2 kV, mode commun : 4 kV | |
| Autres | Poids net | 1,45 kg |
| Dimension | 232*78,1*25,3 mm (L*l*H) | |
| Emballage | 10 pièces / carton | |
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | |
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | ||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants de l'équipement final doivent à nouveau se conformer à la directive CEM pour l'ensemble de l'installation. | ||
| 4. États par défaut : Le mode de sortie par défaut est la sortie VR. La courbe de gradation est une courbe gamma 2.2. | ||
| 5. Concernant les types de charge du pilote LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||
|
|
 |
 |
 |
Spécifications mécaniques
| calibre de fil américain | |
| DH101 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Fil de sortie (12 V) | Rouge (V+) Noir (V-) (2*18AWG) |
| Rouge (V+) Noir (V-) (2*18AWG) | |
| Rouge (V+) Noir (V-) (2*18AWG) | |
| Fil de commutation de fonction | Bleu et blanc et jaune et gris (2*18AWG) |
| Fil de gradation | Violet (D+) Rose (D-)(2*18AWG) |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Recommandation du MCB：
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 8 |
| 13A | 12 | |
| 16A | 15 | |
| 20A | 19 | |
| 25A | 24 | |
Note：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 ℃.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et des caractéristiques de déclenchement.
courbe.
Fonctionnement de la gradation
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
