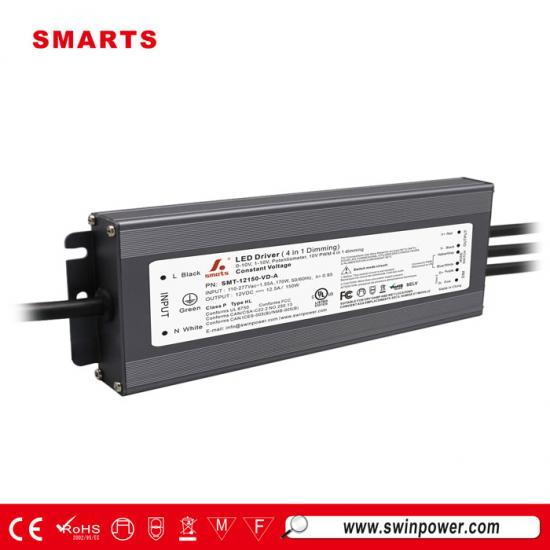

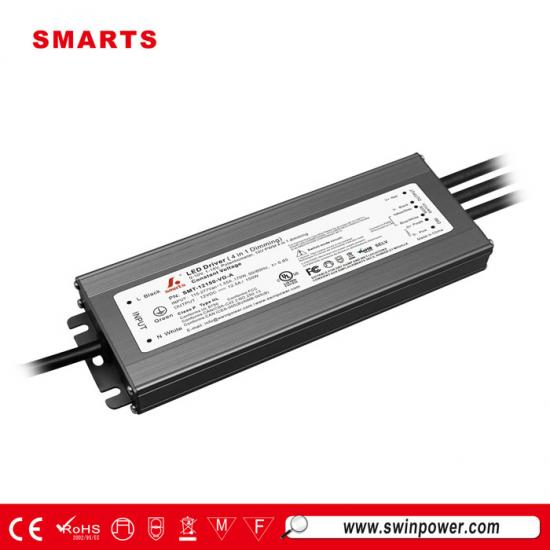

Alimentation LED étanche 0-10 V, tension constante, intensité variable, 150 W, 12 V, 24 V, 36 V, 48 V, pour bande lumineuse

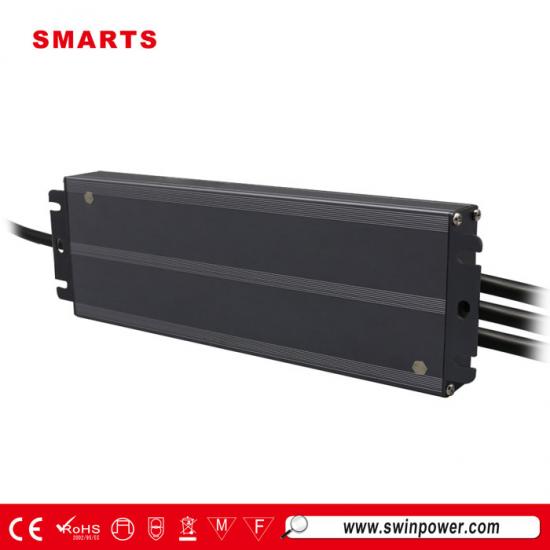

La nouvelle version améliorée de Smartspower Alimentation LED 150 W à intensité variable 0 10 V Fonctionne à tension constante et offre un rendement allant jusqu'à 92 %. Boîtier en aluminium pour une excellente dissipation thermique. Convient pour l'éclairage extérieur en zones humides.
Spécification
| Modèle | SMT-12150-VD-A | SMT-24150-VD-A | SMT-36150-VD-A | SMT-48150-VD-A | |
| Certificat | UL / cUL / FCC / Classe P | ||||
| Sortir | Tension continue | 12V | 24 V | 36V | 48V |
| Tolérance de tension | ±4% | ±2,5% | ±1,38% | ±1,25% | |
| Régulation de tension | ≤ 0,5 % | ≤ 0,5 % | ≤ 0,5 % | ≤ 0,5 % | |
| Régulation de charge | ≤ 2% | ≤1% | ≤1% | ≤1% | |
| Courant nominal | 12,5 A | 6,25 A | 4.17A | 3.13A | |
| Puissance nominale | 150 W | ||||
| Ondulation de tension | 250 mVp-p | 250 mVp-p | 250 mVp-p | 250 mVp-p | |
| Tension de dépassement | <5% (pleine charge) | <10% (pleine charge) | <10% (pleine charge) | <10% (pleine charge) | |
| Sélection du mode de sortie | Un court-circuit entre le fil noir et le fil blanc-gris de la borne de sortie indique le mode de modulation de largeur d'impulsion (MLI). Leur déconnexion indique le mode de régulation de tension (VR) de la modulation de tension continue. | ||||
| Le changement de mode de sortie nécessite que l'alimentation soit coupée pendant 3 secondes, puis remise sous tension pour que le changement de mode prenne effet. | |||||
| Saisir | Plage de tension | 120-277 VCA | |||
| Gamme de fréquences | 47 - 63 Hz | ||||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,96 à 277 VCA |
>0,98 à 120 VCA >0,96 à 277 VCA |
>0,98 à 120 VCA >0,96 à 277 VCA |
>0,98 à 120 VCA >0,96 à 277 VCA |
|
| THD (typ.) à pleine charge | <15% à 120 V <15% à 277 V | ||||
| Efficacité (typ.) à pleine charge | ≥ 86 % à 120 VCA ≥ 89,5 % à 277 VCA |
≥ 88,5 % à 120 VCA ≥ 91,5 % à 277 VCA |
≥ 88,5 % à 120 VCA ≥ 92 % à 277 VCA |
≥ 88,5 % à 120 VCA ≥ 91 % à 277 VCA |
|
| Courant alternatif (max.) | ≤1,7A à 120VAC ≤0,68A à 277VAC | ||||
| Alimentation en veille | ≤ 0,5 W | ||||
| Courant d'appel (typ.) | 68 A 208 µs à 50 % de la valeur de crête 120 VCA 100 A 452 µs à 50 % de la valeur de crête 277 VCA | ||||
| Courant de fuite | < 0,5 mA | ||||
| Protection | Court-circuit | Mode hoquet, peut être automatiquement restauré après une suppression anormale | |||
| Surcharge | ≥120%,Constante - Mode actuel, récupération automatique après exception | ||||
| Surchauffe | Lorsque la température de la coque atteint 100℃±10℃, l'alimentation électrique coupe la sortie, la chute de température peut être automatiquement restaurée | ||||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |||
| Humidité de travail | 20 - 95 % HR sans condensation | ||||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axe X Y Z 72 minutes chacun | ||||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 | |||
| Tension de tenue | Entrée/sortie : 1,88 kVca ; Entrée/sortie-sortie : 1,88 kVca ; Sortie/sortie-sortie : 0,5 kVca | ||||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||||
| Immunité CEM | La FCC/ICES ne demande pas ce test | ||||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | ||||
| Autres | Poids net | 0,83 kg | |||
| Dimension | 200*78*25,1 mm (L*l*H) | ||||
| Emballage | 10 pièces / carton | ||||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | |||||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants de l'équipement final doivent à nouveau se conformer à la directive CEM pour l'ensemble de l'installation. | |||||
| 4. États par défaut : le mode de sortie par défaut est la sortie VR. La courbe de gradation est une courbe gamma 2.2. | |||||
| 5. Concernant les types de charge du pilote LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||||
|
|
 |
 |
 |
Spécifications mécaniques
| calibre de fil américain | |
| DT61 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) Pince sur la coque (3*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2*16AWG) (Version 12V et 24V) |
| Rouge (V+) Noir (V-) (2*18AWG) (Version 36V et 48V) | |
| Fil de commutation de fonction | Bleu et blanc et jaune et gris (2*18AWG) |
| Fil de gradation | Violet (D+) Rose (D-) (2*18AWG) |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Recommandation du MCB：
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 22 | |
Note：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 ℃.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et des caractéristiques de déclenchement.
courbe.
Fonctionnement de la gradation
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
Produits connexes
|

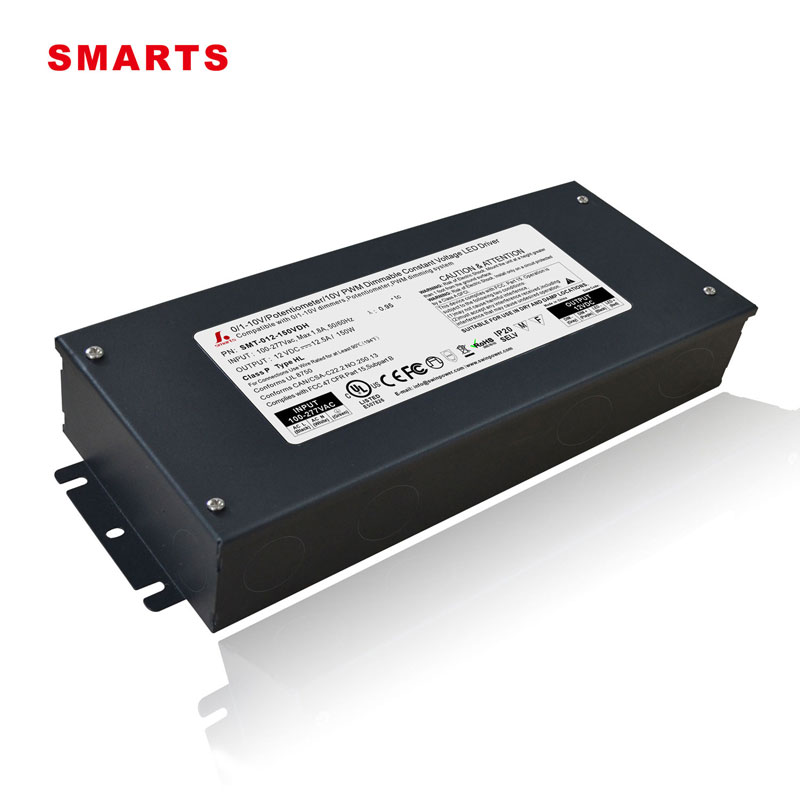

Plage de tension d'entrée universelle 100-277 VCAPilote LED à intensité variable 150 W 0 10 VIntégré à la boîte de jonction. Boîtier métallique, excellente dissipation thermique, certification UL, conforme aux réglementations mondiales en matière d'éclairage de sécurité, garantie 7 ans.
