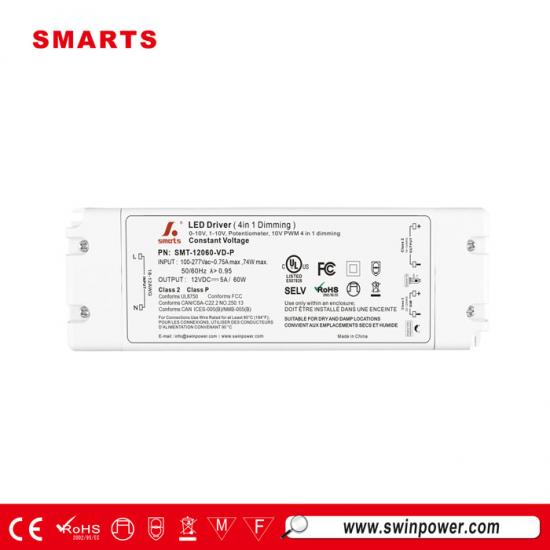

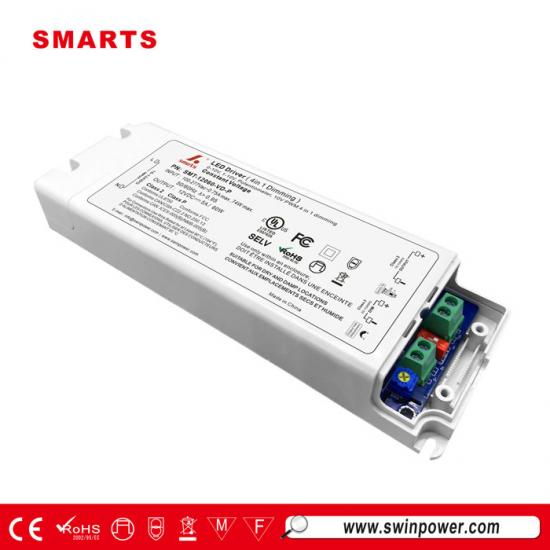

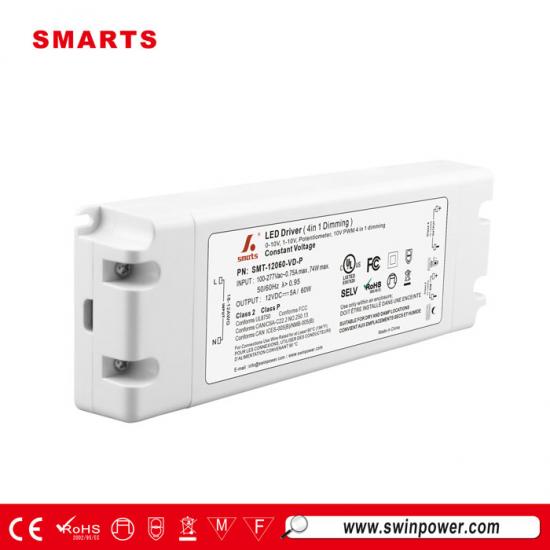

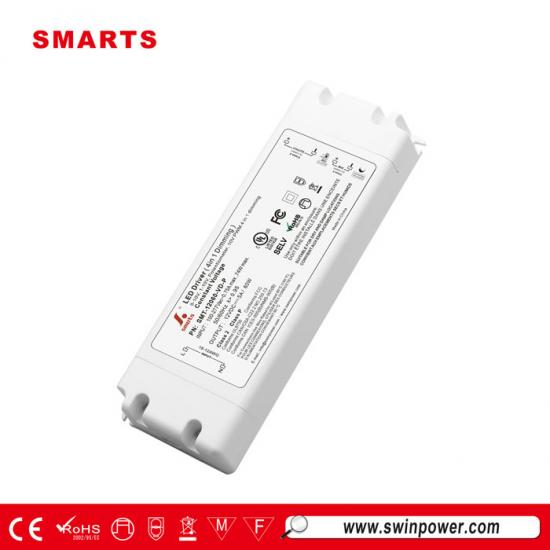

Alimentation pour bande lumineuse LED à tension constante et intensité variable 60 W 24 V pour éclairage LED
Alimentation LED à tension constante 60 W 0 10 V à intensité variableCoque de protection entièrement en plastique, indice d'étanchéité IP20. Certification UL, conforme aux réglementations mondiales en matière d'éclairage de sécurité. Commercialisé principalement en Amérique du Nord.
Spécification
| Modèle | SMT-12060-VD-P | SMT-24060-VD-P | SMT-48060-VD-P | |
| Certificat | UL / cUL / FCC / Classe P / Classe 2 | |||
| Sortir | Tension continue | 12V | 24 V | 48V |
| Tolérance de tension | ±5% | ±2,5% | ±1,25% | |
| Régulation de tension | ≤ 0,5 % | ≤ 0,5 % | ≤ 0,5 % | |
| Régulation de charge | ≤ 2% | ≤1% | ≤1% | |
| Courant nominal | 5A | 2,5 A | 1,25 A | |
| Puissance nominale | 60 W | |||
| Ondulation de tension | 500 mVp-p | 450 mVp-p | 450 mVp-p | |
| Tension de dépassement | <7% (pleine charge) | <5% (pleine charge) | <5% (pleine charge) | |
| Réglage de la tension de sortie | 12-13 V | 24-26 V | 48-50 V | |
| Sélection du mode de sortie | Le commutateur DIP en position « ON » représente le mode PWM (Pulse-Wide Modulation) et en position « 1 » représente le mode VR (Modulation of DC Voltage). | |||
| Le changement de mode de sortie nécessite que l'alimentation soit coupée pendant 3 secondes, puis remise sous tension pour que le changement de mode prenne effet. | ||||
| Saisir | Plage de tension | 100-277 VCA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,97 à 277 VCA |
>0,98 à 120 VCA >0,97 à 277 VCA |
>0,98 à 120 VCA >0,97 à 277 VCA |
|
| THD (typ.) à pleine charge | <15% à 120 V <15% à 277 V | |||
| Efficacité (typ.) à pleine charge | ≥ 84 % à 120 VCA ≥ 85,5 % à 277 VCA |
≥ 84 % à 120 VCA ≥ 86 % à 277 VCA |
≥ 85 % à 120 VCA ≥ 87 % à 277 VCA |
|
| Courant alternatif (max.) | ≤0,75A à 120VAC ≤0,3A à 277VAC | |||
| Alimentation en veille | ≤ 0,5 W | |||
| Courant d'appel (typ.) | 31,6 A, 152 µs à 50 % de la valeur de crête 120 VCA 76,8 A, 156 µs à 50 % de la valeur de crête 277 VCA | |||
| Courant de fuite | < 0,5 mA | |||
| Protection | Court-circuit | Mode hoquet, peut être automatiquement restauré après une suppression anormale | ||
| Surcharge | ≥120%,Constante - Mode actuel, récupération automatique après exception | |||
| Surchauffe | Lorsque la température ambiante dépasse 55℃ ±5℃, la sortie est désactivée | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+40℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de travail | 20 - 90 % HR sans condensation | |||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500 Hz, 2G 12 minutes/cycle, axe X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | Entrée/sortie : 1,88 kVCA | |||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV | |||
| Immunité CEM | La FCC/ICES ne demande pas ce test | |||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | |||
| Autres | Poids net | 0,35 kg | ||
| Dimension | 178*61,1*24 mm (L*l*H) | |||
| Emballage | 290*215*140mm 20 pièces / carton | |||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | |||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | ||||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants de l'équipement final doivent à nouveau se conformer à la directive CEM pour l'ensemble de l'installation. | ||||
| 4. États par défaut : le mode de sortie est PWM par défaut. La courbe de gradation est une courbe gamma 2.2. | ||||
| 5. Concernant les types de charge du pilote LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||
|
|
 |
 |
 |
Spécifications mécaniques
| calibre de fil américain | |
| SD8 | |
| Fil d'entrée | DG128-3P |
| Fil de sortie | DG128-2P |
| Fil de gradation | DG128-2P |
Recommandation du MCB：
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 24 |
| 13A | 32 | |
| 16A | 40 | |
| 20A | 50 | |
| 25A | 62 | |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.
Fonctionnement de la gradation
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
Produits connexes
|

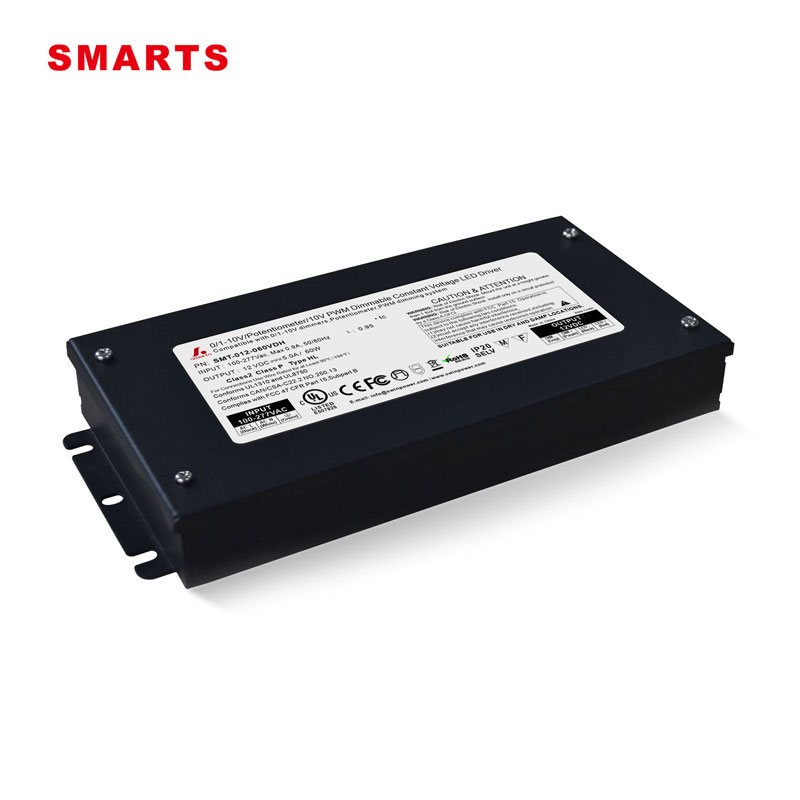

Alimentation LED à tension constante 60 W 12 V 0 10 V à intensité variableIntégré à la boîte de jonction. Coque métallique, excellente dissipation thermique, idéal pour l'installation de projets d'éclairage LED intelligent en intérieur. Garantie 7 ans.
Modèle: SMT-012-060VDH Tension d'entrée :100-277 Vca
Mode de gradation : 0 10 V gradable
|
