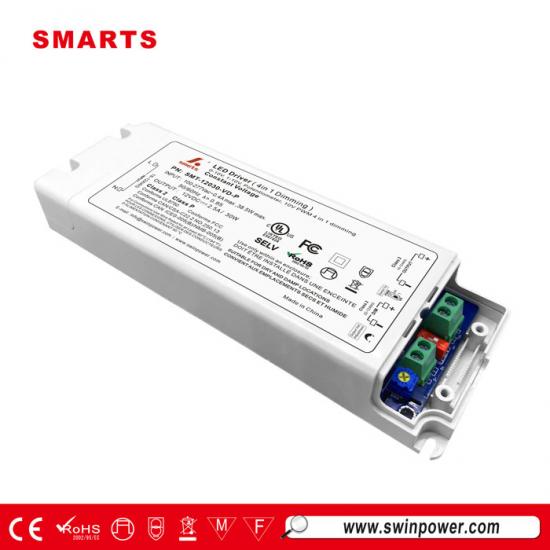

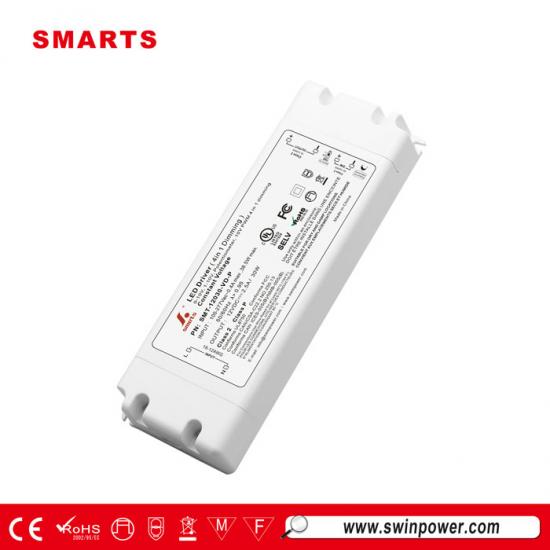

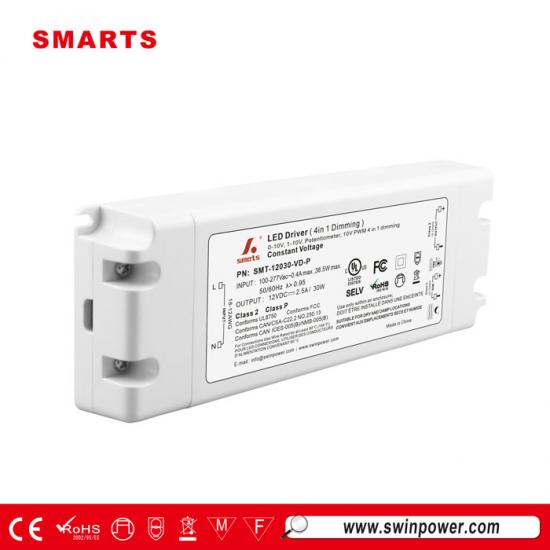

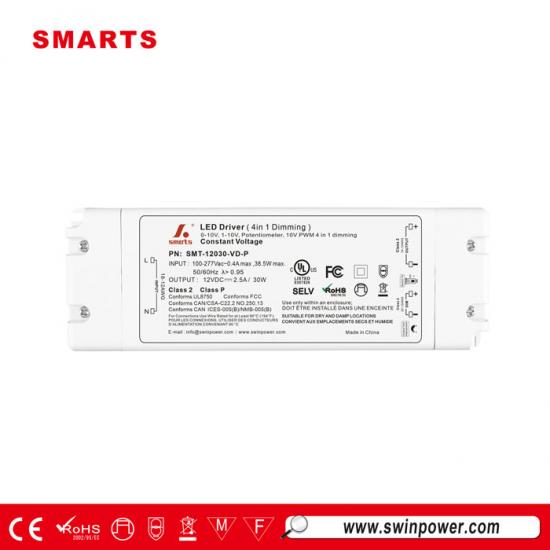

Alimentation LED à tension constante PWM 0-10 V, intensité variable 12 V, 24 V, 48 V, 30 W, boîtier en plastique
Pilote LED à intensité variable 0 10 V 30 W12 V, 24 V, 48 V. Boîtier de protection entièrement en plastique. Plage de variation de 0 à 100 %. Gradation ultra-profonde. Certifié UL, conforme aux réglementations mondiales en matière d'éclairage de sécurité. Garantie 7 ans.
Spécification
| Modèle | SMT-12030-VD-P | SMT-24030-VD-P | SMT-48030-VD-P | |
| Certificat | UL / cUL / FCC / Classe P / Classe 2 | |||
| Sortir | Tension continue | 12V | 24 V | 48V |
| Tolérance de tension | ±5% | ±2,5% | ±1,25% | |
| Régulation de tension | ≤ 0,5 % | ≤ 0,5 % | ≤ 0,5 % | |
| Régulation de charge | ≤ 2% | ≤1% | ≤1% | |
| Courant nominal | 2,5 A | 1,25 A | 0,63 A | |
| Puissance nominale | 30 W | |||
| Ondulation de tension | 500 mVp-p | 400 mVp-p | 350 mVp-p | |
| Tension de dépassement | <10% (pleine charge) | <10% (pleine charge) | <10% (pleine charge) | |
| Réglage de la tension de sortie | 12-13 V | 24-26 V | 48-50 V | |
| Sélection du mode de sortie | Le commutateur DIP en position « ON » représente le mode PWM (Pulse-Wide Modulation) et en position « 1 » représente le mode VR (Modulation of DC Voltage). | |||
| Le changement de mode de sortie nécessite que l'alimentation soit coupée pendant 3 secondes, puis remise sous tension pour que le changement de mode prenne effet. | ||||
| Saisir | Plage de tension | 100-277 VCA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 1 200 VCA >0,95 à 277 VCA |
>0,98 à 1 200 VCA >0,95 à 277 VCA |
>0,98 à 1 200 VCA >0,95 à 277 VCA |
|
| THD (typ.) à pleine charge | <15% à 120 V <15% à 277 V | |||
| Efficacité (typ.) à pleine charge | ≥ 78 % à 120 VCA ≥ 80 % à 277 VCA |
≥ 82,5 % à 120 VCA ≥ 84 % à 277 VCA |
≥ 83,5 % à 120 VCA ≥ 85 % à 277 VCA |
|
| Courant alternatif (max.) | ≤ 0,4 A à 120 VCA ≤ 0,16 A à 277 VCA | |||
| Alimentation en veille | ≤ 0,5 W | |||
| Courant d'appel (typ.) | 25 A, 120 µs à 50 % de la valeur de crête 120 VCA 60 A, 136 µs à 50 % de la valeur de crête 277 VCA | |||
| Courant de fuite | < 0,5 mA | |||
| Protection | Court-circuit | Mode hoquet, peut être automatiquement restauré après une suppression anormale | ||
| Surcharge | ≥120%,Constante - Mode actuel, récupération automatique après exception | |||
| Surchauffe | Lorsque la température ambiante dépasse 55℃ ±5℃, la sortie est désactivée | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+40℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de travail | 20 - 90 % HR sans condensation | |||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500 Hz, 2G 12 minutes/cycle, axe X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | Entrée/sortie : 1,88 kVca | |||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV | |||
| Immunité CEM | La FCC/ICES ne demande pas ce test | |||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | |||
| Autres | Poids net | 0,25 kg | ||
| Dimension | 155*54*19,7 mm (L*l*H) | |||
| Emballage | 350*240*135mm 40 pièces / carton | |||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | |||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | ||||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants de l'équipement final doivent à nouveau se conformer à la directive CEM pour l'ensemble de l'installation. | ||||
| 4. États par défaut : Le mode de sortie est une sortie PWM par défaut. La courbe de gradation est une courbe gamma2.2. |
||||
| 5. Concernant les types de charge du pilote LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||
|
|
 |
 |
 |
Spécifications mécaniques
| calibre de fil américain | |
| SD5 | |
| Fil d'entrée | DG126-3P |
| Fil de sortie | DG126-2P |
| Fil de gradation | DG126-2P |
Recommandation du MCB：
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.
Fonctionnement de la gradation
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
Produits connexes
|

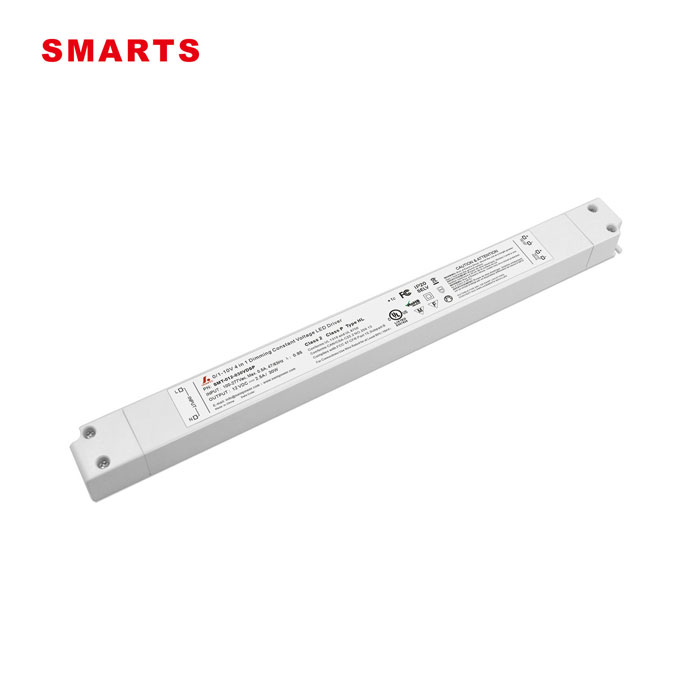

CeAlimentation LED 30 W 0-10 V à intensité variableDoté d'un boîtier en plastique et d'une étanchéité IP20, il est très fin et convient aux projets d'éclairage intérieur de petits espaces. Garantie 7 ans.
