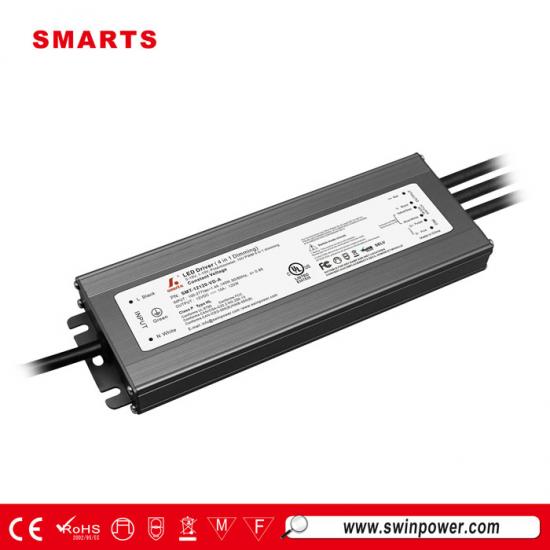

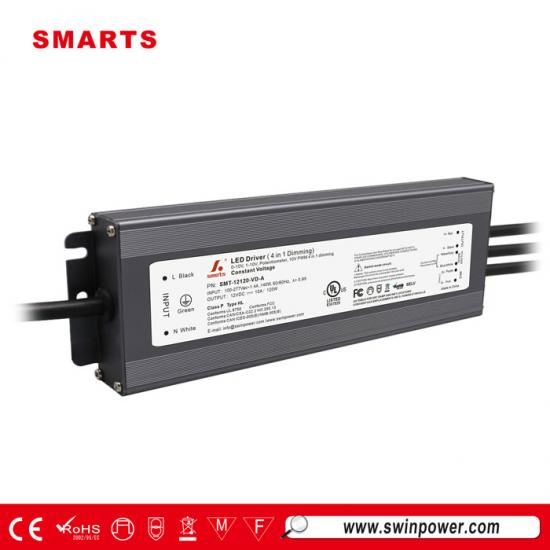

Alimentation pour pilote LED 120 W, variateur PWM, tension constante, 12 V, 24 V, 48 V, 0,10 V
Smartspower nouvellement mis à niveauDriver LED 120 W à tension constante et intensité variable de 0 à 10 V,Fonction PFC active intégrée, rendement jusqu'à 91 %. Protection contre les courts-circuits, les surchauffes et les surcharges. Certifié UL, conforme aux réglementations internationales en matière d'éclairage de sécurité. Garantie 7 ans.
Spécification
| Modèle | SMT-12120-VD-A | SMT-24120-VD-A | SMT-48120-VD-A | |
| Certificat | UL / cUL / FCC / Classe P / Classe 2 | |||
| Sortir | Tension continue | 12V | 24 V | 48V |
| Tolérance de tension | ±4% | ±2% | ±2% | |
| Régulation de tension | ≤ 0,5 % | ≤ 0,5 % | ≤ 0,5 % | |
| Régulation de charge | ≤ 4% | ≤ 2% | ≤ 2% | |
| Courant nominal | 10A | 5A | 2,5 A | |
| Puissance nominale | 120 W | |||
| Ondulation de tension | 400 mVp-p | 296 mVp-p | 176 mVp-p | |
| Tension de dépassement | < 3 % (pleine charge) < 4 % (sans charge) | |||
| Sélection du mode de sortie | Lorsque les fils bleu et blanc et jaune et gris de la borne de sortie sont court-circuités, cela indique le mode de modulation de largeur d'impulsion (MLI). Lorsqu'ils sont déconnectés, cela indique le mode de régulation de tension (VR) de la modulation de tension continue. | |||
| Le changement de mode de sortie nécessite que l'alimentation soit coupée pendant 3 secondes, puis remise sous tension pour que le changement de mode prenne effet. | ||||
| Saisir | Plage de tension | 100-277 VCA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,96 à 277 VCA |
>0,98 à 120 VCA >0,96 à 277 VCA |
>0,98 à 120 VCA >0,96 à 277 VCA |
|
| THD (typ.) à pleine charge | <15% à 120 V <15% à 277 V | |||
| Efficacité (typ.) à pleine charge | ≥ 88,5 % à 120 VCA ≥ 91,0 % à 277 VCA |
≥ 89,7 % à 120 VCA ≥ 92,7 % à 277 VCA |
≥ 89,8 % à 120 VCA ≥ 92,4 % à 277 VCA |
|
| Courant alternatif (max.) | ≤1,25A à 120VAC ≤0,52A à 277VAC | |||
| Alimentation en veille | ≤ 0,5 W | |||
| Courant d'appel (typ.) | 51 A à 50 % de la valeur de crête 208 µs à 120 VCA, 118 A à 50 % de la valeur de crête 452 µs à 277 VCA. | |||
| Courant de fuite | < 0,5 mA | |||
| Protection | Court-circuit | Mode hoquet, peut être automatiquement restauré après une suppression anormale | ||
| Surcharge | ≥120%,Constante - Mode actuel, récupération automatique après exception | |||
| Surchauffe | Lorsque la température ambiante dépasse 55℃ ±5℃, la sortie est désactivée | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+40℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de travail | 20 - 95 % HR sans condensation | |||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axe X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | Entrée/sortie : 1,88 kVCA ; Entrée/sortie de grille : 1,5 kVCA ; Sortie/sortie de grille : 0,5 kVCA | |||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | |||
| Immunité CEM | La FCC/ICES ne demande pas ce test | |||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | |||
| Autres | Poids net | 0,56 kg | ||
| Dimension | 188*61,4*25,5 mm (L*l*H) | |||
| Emballage | 415*230*170mm 20 pièces / carton | |||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | |||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | ||||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants de l'équipement final doivent à nouveau se conformer à la directive CEM pour l'ensemble de l'installation. | ||||
| 4. États par défaut : le mode de sortie par défaut est la sortie VR. La courbe de gradation est une courbe gamma 2.2. | ||||
| 5. Concernant les types de charge du pilote LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||
|
|
 |
 |
 |

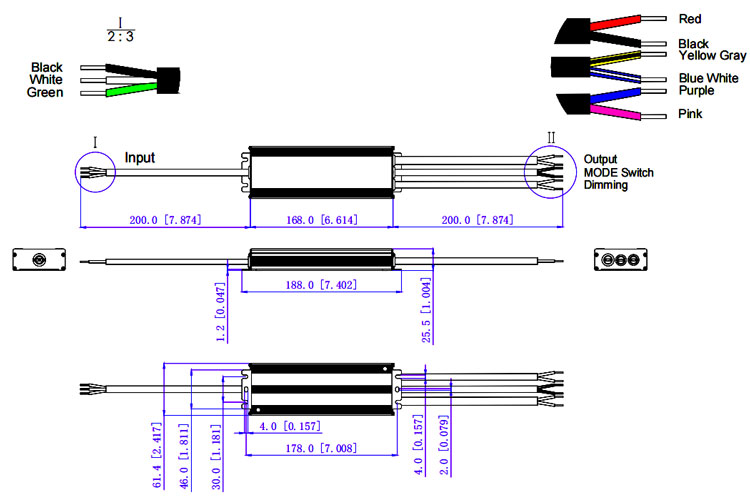

Spécifications mécaniques
| calibre de fil américain | |
| SD8 | |
| Fil d'entrée | DG128-3P |
| Fil de sortie | DG128-2P |
| Fil de gradation | DG128-2P |
Recommandation du MCB：
| calibre de fil américain | |
| CA7 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3*18 AWG) |
| Fil de sortie | 12 V : rouge (V+) noir (V-) (2 x 16 AWG) |
| 24 V : rouge (V+) noir (V-) (2 x 18 AWG) | |
| Fil de commutation de fonction | Jaune Gris et Bleu Blanc. (2*18 AWG) |
| Fil de gradation | Violet (D+) Rose (D-) (2*18AWG) |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.
Fonctionnement de la gradation
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
