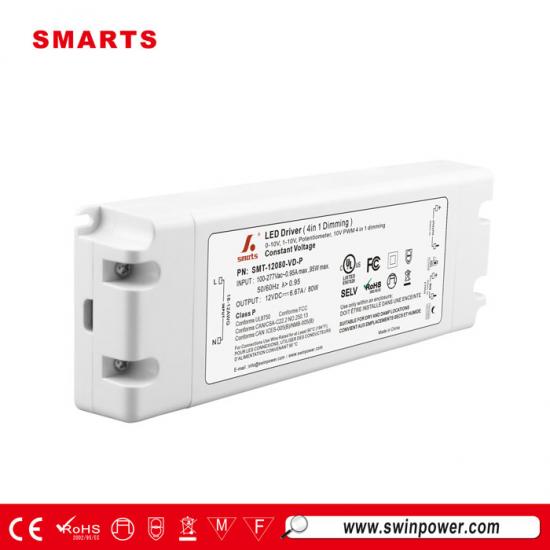

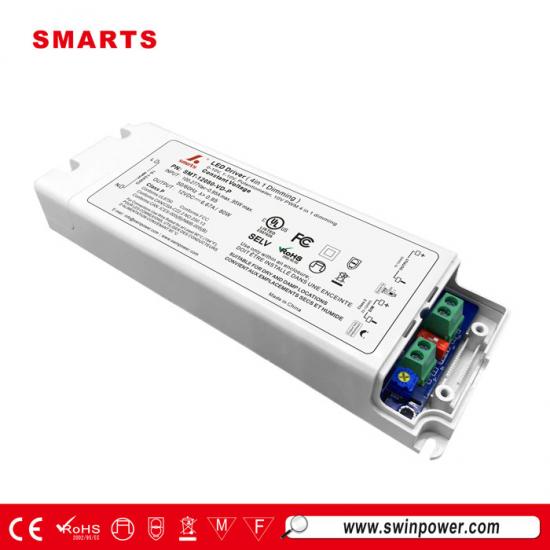

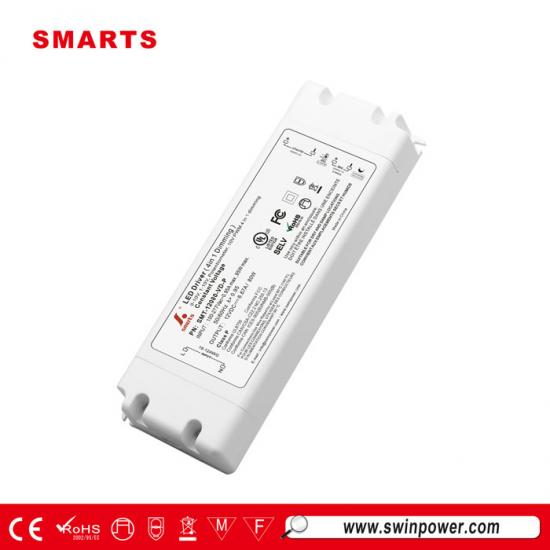

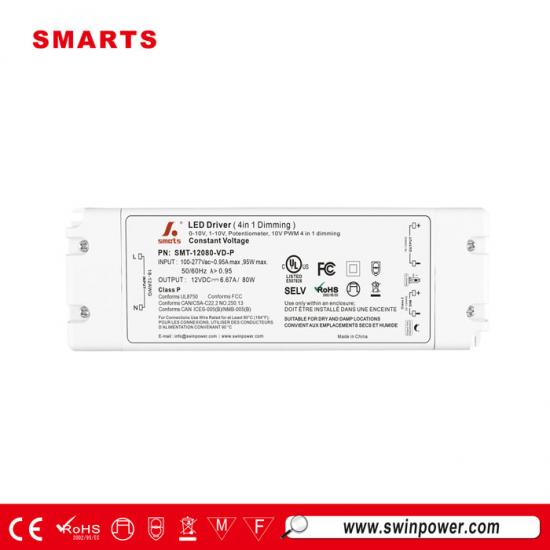

Meilleur pilote d'alimentation LED à tension constante et gradation 0-10 V 80 W 24 V 48 V pour bandes lumineuses LED
Nouvelle mise à niveauAlimentation LED à intensité variable 80 W 0 10 VDoté d'une coque de protection intégrale en plastique, il convient aux petits espaces intérieurs. Plage de gradation ultra-profonde de 0 à 100 %. Conforme aux réglementations internationales en matière d'éclairage de sécurité. Garantie 7 ans.
Spécification
| Modèle | SMT-24080-VD-P | SMT-48080-VD-P | |
| Certificat | UL / cUL / FCC / Classe P / Classe 2/SELV/RoHS | ||
| Sortir | Tension continue | 24 V | 48V |
| Tolérance de tension | ±4% | ±2% | |
| Régulation de tension | ≤1% | ≤ 0,5 % | |
| Régulation de charge | ≤1% | ≤1% | |
| Courant nominal | 3,33A | 1,67 A | |
| Puissance nominale | 80 W | ||
| Ondulation de tension | 296 mVp-p | 176 mVp-p | |
| Tension de dépassement | < 3 % (pleine charge) < 4 % (sans charge) | ||
| Réglage de la tension de sortie | 24-26 V | 48-50 V | |
| Sélection du mode de sortie | Le commutateur DIP en position « ON » représente le mode PWM (Pulse-Wide Modulation) et en position « 1 » représente le mode VR (Modulation of DC Voltage). | ||
| Le changement de mode de sortie nécessite que l'alimentation soit coupée pendant 3 secondes, puis remise sous tension pour que le changement de mode prenne effet. | |||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,96 à 277 VCA |
>0,98 à 120 VCA >0,96 à 277 VCA |
|
| THD (typ.) à pleine charge | <15% à 120 V <15% à 277 V | ||
| Efficacité (typ.) à pleine charge | ≥ 88,0 % à 120 VCA ≥ 91,5 % à 277 VCA |
≥ 87,2 % à 120 VCA ≥ 90,6 % à 277 VCA |
|
| Courant alternatif (max.) | ≤0,83A à 120 VCA ≤0,38A à 277 VCA | ||
| Alimentation en veille | ≤ 0,5 W | ||
| Courant d'appel (typ.) | 51 A à 50 % de la valeur de crête 208 µs à 120 VCA, 118 A à 50 % de la valeur de crête 452 µs à 277 VCA. | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, peut être automatiquement restauré après une suppression anormale | |
| Surcharge | ≥120%,Constante - Mode actuel, récupération automatique après exception | ||
| Surchauffe | Lorsque la température ambiante dépasse 55℃ ±5℃, la sortie est désactivée | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+40℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 90 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10 ~ 500 Hz, 2G 12 minutes/cycle, axe X Y Z 72 minutes chacun | ||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | Entrée/sortie : 1,88 kVCA | ||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV | ||
| Immunité CEM | La FCC/ICES ne demande pas ce test | ||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | ||
| Autres | Poids net | 0,36 kg | |
| Dimension | 178*61,1*24 mm (L*l*H) | ||
| Emballage | 290*215*140mm 20 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | |||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants de l'équipement final doivent à nouveau se conformer à la directive CEM pour l'ensemble de l'installation. | |||
| 4. États par défaut : le mode de sortie est PWM par défaut. La courbe de gradation est une courbe gamma 2.2. | |||
| 5. Concernant les types de charge du pilote LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||
|
|
 |
 |
 |

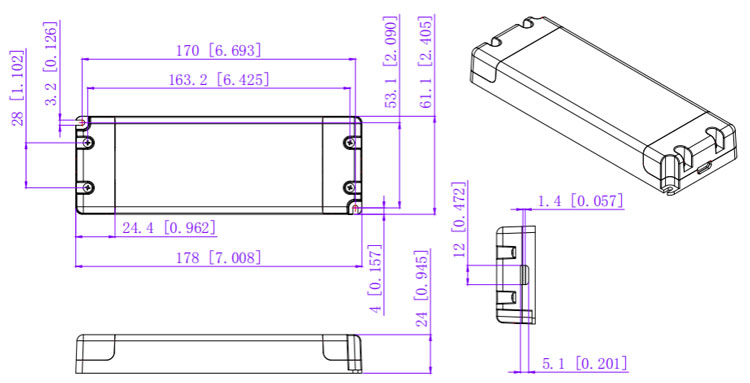

Spécifications mécaniques
| calibre de fil américain | |
| SD8 | |
| Fil d'entrée | DG128-3P |
| Fil de sortie | DG128-2P |
| Fil de gradation | DG128-2P |
Recommandation du MCB：
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 9 |
| 13A | 12 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 21 |
| 13A | 27 | |
| 16A | 33 | |
| 20A | 42 | |
| 25A | 52 | |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.
Fonctionnement de la gradation
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
Produits connexes
|

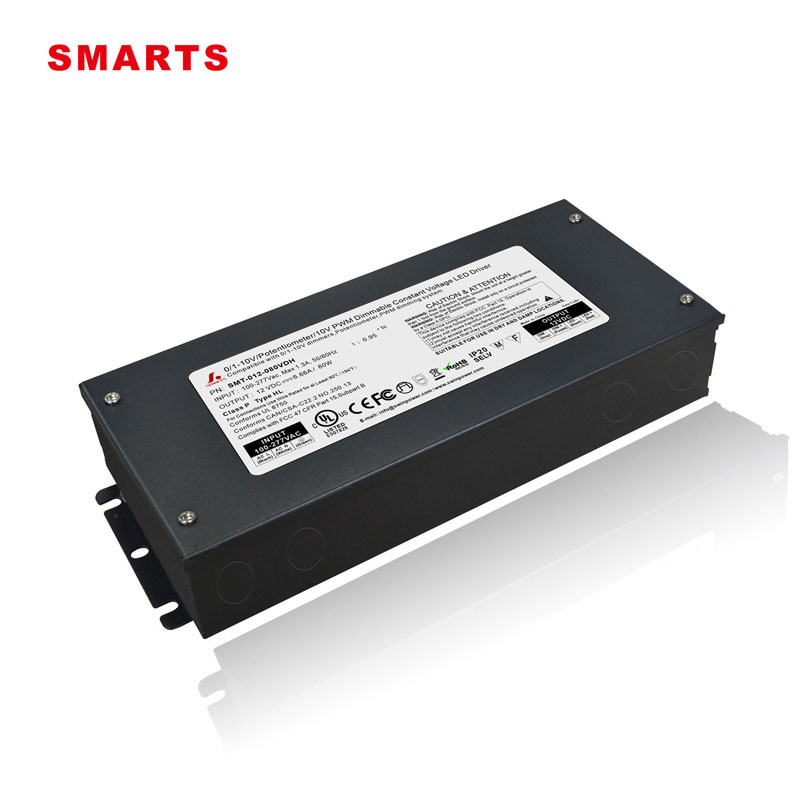

100-277 Vca certifié ULAlimentation LED à tension constante 80 W 0,10 V à intensité variableConçu avec un boîtier de jonction et un pilote intégrés. Coque métallique, bonne dissipation thermique, adaptée à l'installation de projets d'éclairage LED intelligent en intérieur.
