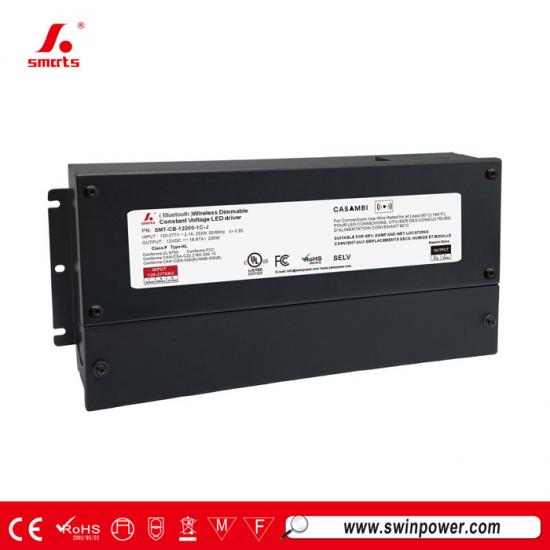

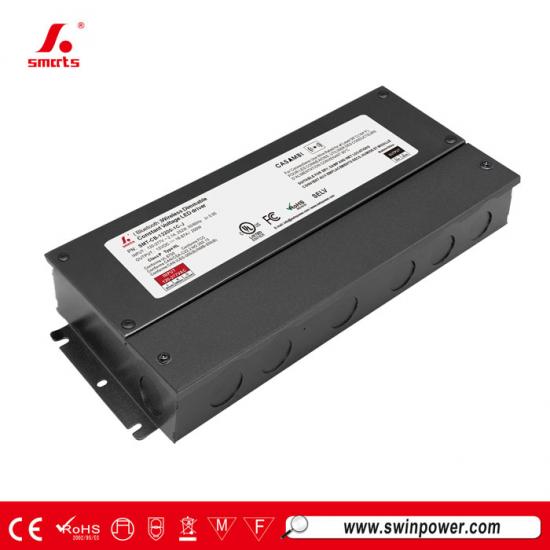

Alimentation pour ruban LED dimmable sans fil Bluetooth à tension constante 12 V 200 W
Tension constante de 100 à 277 V CA Alimentation LED dimmable sans fil CASAMBI Avec une plage de gradation ultra-profonde de 0 à 100 %, le contrôle précis des luminaires est possible via une application mobile. Connexion simple et sécurisée.
Spécification
| Modèle | SMT-CB-12200-xC-J | SMT-CB-24200-xC-J | SMT-CB-36200-xC-J | SMT-CB-48200-xC-J | |
| Certificat | UL / FCC / ICES-005 / TYPE HL / Classe P / RoHS / REACH | ||||
| Sortir | Tension continue | 12V | 24V | 36V | 48V |
| Tolérance de tension | ±0,5 V | ±0,5 V | ±1V | ±1V | |
| Régulation de charge | ±3% | ±1% | ±1% | ±1% | |
| Réglementation des lignes | ≤1% | ≤1% | ≤1% | ≤1% | |
| Courant nominal | 16,67A | 8.33A | 5,55A | 4.17A | |
| Puissance nominale | 200 W | 200 W | 200 W | 200 W | |
| ONDULATION ET BRUIT (max.) | 340 mVc-c | 310 mVc-c | 260 mVc-c | 260 mVc-c | |
| Tension de dépassement | <3% (pleine charge), <4% (à vide) | ||||
| Saisir | Plage de tension | 120-277 V CA | |||
| Gamme de fréquences | 50 / 60 Hz | ||||
| Facteur de puissance à pleine charge | >0,95 | ||||
| THD (typ.) à pleine charge | ≤15% à 120 V CA ≤15% à 277 V CA | ||||
| Rendement (typ.) à pleine charge |
88,0 % à 120 V CA
91,0 % à 277 V CA |
91,0 % à 120 V CA
93,5 % à 277 V CA |
88,5 % à 120 V CA
91,5 % à 277 V CA |
89,5 % à 120 V CA
91,5 % à 277 V CA |
|
| Courant alternatif (max.) | 2.1A | ||||
| Courant d'appel (typ.) | 37,2 A/107 µs à 50 % de la puissance crête à 120 V CA ; 88,4 A/284 µs à 50 % de la puissance crête à 277 V CA | ||||
| Courant de fuite | <0,5 mA | ||||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |||
| surcharge | Mode hoquet 105%~110%, se rétablit automatiquement une fois la panne disparue. | ||||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement une fois la température redescendue. | ||||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+45℃ (voir courbe de déclassement ci-dessous) | |||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | ||||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | ||||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |||
| Tension de tenue | I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA | ||||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||||
| Émissions CEM | CFR47 FCC Partie 15 Sous-partie B:2020 ; ANSI C63.4a-2017 ; ICES-005 Édition 5 | ||||
| Autres | Poids net | 2 kg | |||
| Dimension | 293*125*42,7 mm (L*l*H) | ||||
| Emballage | 335 x 270 x 280 mm, 10 pièces/carton | ||||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | ||||
| 2. États par défaut : La tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. | |||||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||||
|
|
|
|
|
Spécifications mécaniques
1. Câble d'entrée 18AWG, Câble noir (L), câble blanc (N), câble vert (G).
2. Câble de sortie 12AWG (12V), 14AWG (24V/36V/48V), câble rouge (+) vers le côté positif (+), câble noir (-) vers le côté négatif (-).
3. Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
4. Pas de variation d'intensité, avec antenne externe
Schéma de connexion de gradation
Utilisation substantielle :
UTILISATION DE CASAMBI Fonctionnement :
Produits associés
|

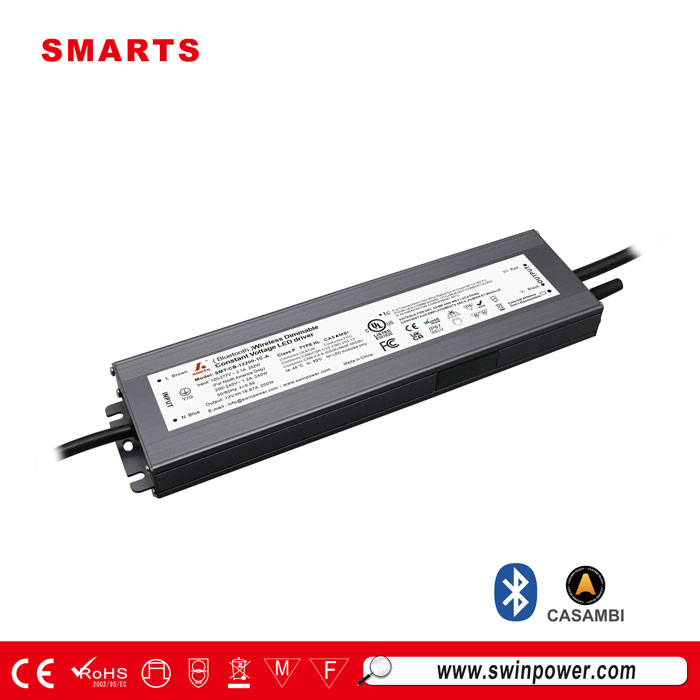

Ce Driver LED à tension constante de 200 W Doté de la fonction de variation d'intensité sans fil Bluetooth CASAMBI, ce luminaire possède un boîtier en aluminium assurant une excellente dissipation de la chaleur et bénéficie d'une étanchéité IP67. Certifié UL, il est principalement commercialisé en Amérique du Nord et est assorti d'une garantie de 7 ans. Modèle: SMT-CB-12200-1C-A Tension d'entrée : 100-277 Vca
