Alimentation LED 24 V à tension constante 100 W (triac 24 V et variation 0-10 V) pour ruban LED
Cette plage de tension d'entrée universelle est de 110 à 277 V CA. Triac et driver LED à intensité variable 0-10 V Utilisant les modes PWM et de réduction de tension, ce dispositif permet une gradation ultra-précise de 0 à 100 %. Il est hautement compatible avec la plupart des variateurs à triac et des variateurs 0-10 V du marché, garantissant une gradation fluide, stable et sans scintillement.
Spécification
| Modèle | SMT-EMT24100-VTD-A | SMT-EMT48100-VTD-A | |
| Certificat | UL/ SELV/ FCC/ RoHS/ REACH | ||
| Sortir | Tension continue | 24V | 48V |
| Tolérance de tension | ±1,5% | ±1% | |
| Régulation de tension | ≤0,5% | ||
| Courant nominal | 4.17A | 2.08A | |
| Puissance nominale | 100 W | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 110-277 V CA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 V CA 0,95 à 277 V CA | ||
| THD (typ.) à pleine charge | <20 % à 120 V CA et 277 V CA | ||
| Rendement (typ.) à pleine charge | ≥88,5 % à 120 V CA ≥91 % à 277 V CA | ≥88,5 % à 120 V CA ≥91 % à 277 V CA | |
| Courant alternatif (max.) | 1,2 A | ||
| Courant d'appel (typ.) | 17 A, 810 µs à 50 % du courant de crête à 110 V CA ; 38 A, 148 µs à 50 % du courant de crête à 277 V CA | ||
| Courant de fuite | <0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la disparition du défaut. | |
| surcharge | ≤120 % Mode courant constant, récupération automatique après la disparition du défaut | ||
| Surchauffe | Tension de sortie coupée à 100 °C ± 10 °C, rétablissement automatique après refroidissement | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Sécurité et CEM | normes de sécurité | UL8750 (États-Unis) | |
| Tension de tenue | I/P-0/P : 1,8 kV CA I/PF/G : 1,8 kV CA O/PF/G : 0,5 kV CA (États-Unis) | ||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Émissions CEM | Partie 15 Sous-partie B (États-Unis) de la FCC | ||
| Test d'immunité à la poussée | Modes différents : 2 kV, Mode commun : 4 kV | ||
| Autres | Poids net | 0,4 kg | |
| Dimension | 355,5*20*24,2 mm (L*l*H) | ||
| Emballage | 50 pièces/carton | ||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. En cas de faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | |||
|
|
|
|
|

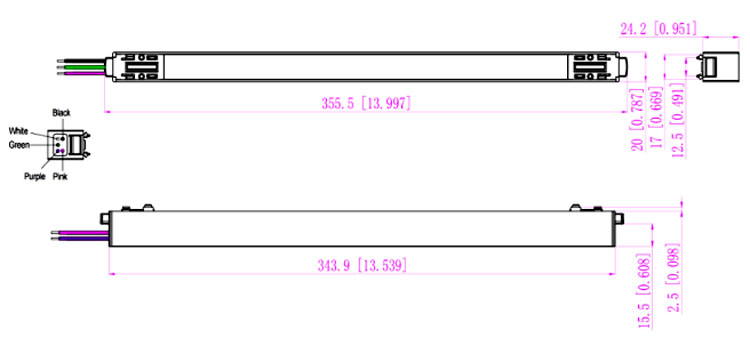

Spécifications mécaniques
| Note | LD30 | |
| réglementation américaine | réglementation européenne | |
| Fil d'entrée (borne de connexion) | Des câbles d'une section transversale de 18 AWG peuvent être utilisés. | Des câbles d'une section transversale de 1,0 mm² peuvent être utilisés. |
| Fil de sortie (borne de connexion) | Des câbles d'une section transversale de 20 AWG peuvent être utilisés. | Des câbles d'une section transversale de 0,51 mm² peuvent être utilisés. |
| Fil de gradation (borne de connexion) | Des câbles d'une section transversale de 20 AWG peuvent être utilisés. | Des câbles d'une section transversale de 0,51 mm² peuvent être utilisés. |
| Remarques : | ||
Chaud conseil s :
Courant maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .
Par exemple : 1 mm 2 Câble de sortie, courant maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A

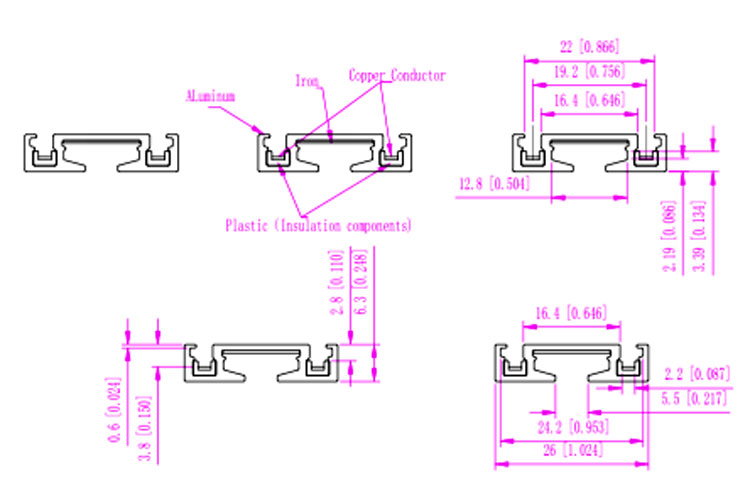

Piste compatible :

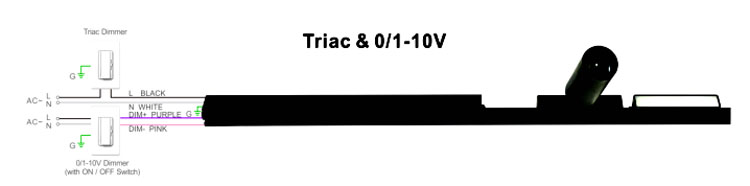

Schéma de connexion de gradation
Utiliser deux méthodes de variation d'intensité lumineuse simultanément, Vous devez vous assurer que l'éclairage LED est à sa luminosité maximale. Vous pourrez ensuite l'utiliser avec l'autre variateur ;

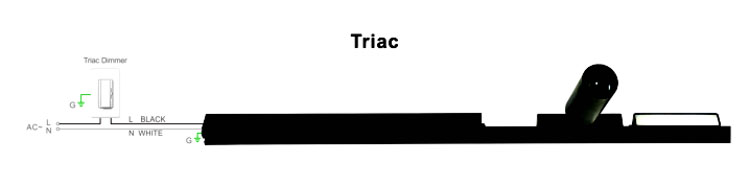

Utilisation d'une seule gradation ---Grillage TRIAC/Phase cut
La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) en connectant un variateur de phase / Triac ou un système d'éclairage.
Fonctionnement avec des variateurs ou systèmes d'éclairage TRIAC à phase directe/bord d'attaque (MLV) et à phase inverse/bord de fuite (ELV).
Le chargement minimum est d'environ 15%
Veuillez utiliser des variateurs d'une puissance au moins 1,5 fois supérieure à la puissance de sortie du circuit de commande.

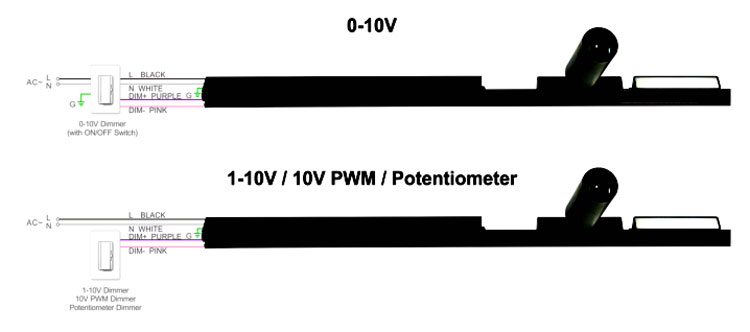

Utilisation d'un seul variateur ---0-10/ 1-10V/ 10V PWM/ Variation par potentiomètre
Produits associés
|

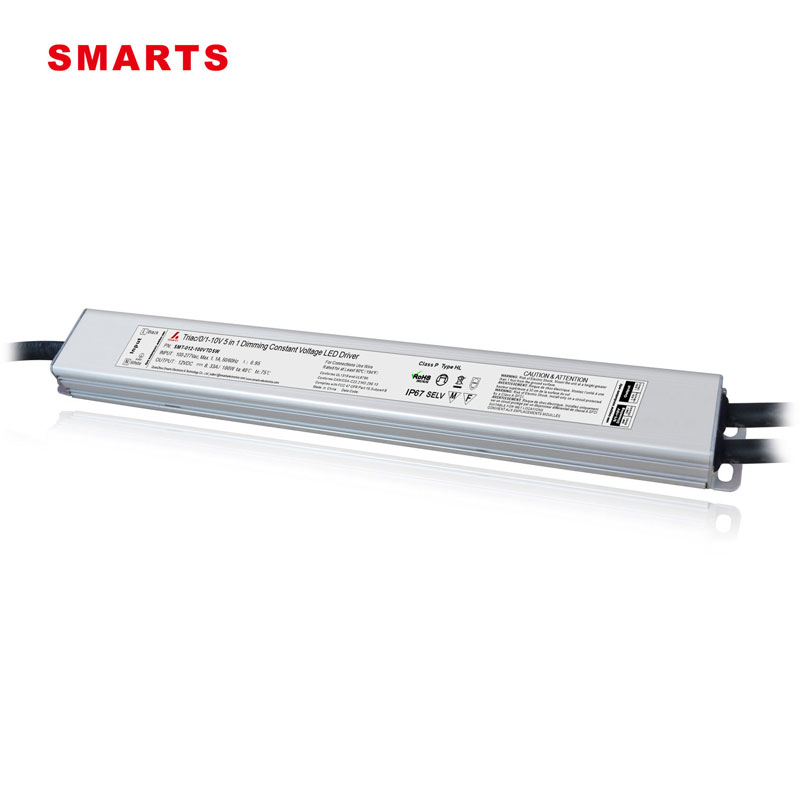

Ce Alimentation LED 5 en 1 à intensité variable de 100 W Doté d'un boîtier en aluminium étanche IP67 et d'une excellente dissipation thermique, ce luminaire convient parfaitement aux projets d'éclairage LED intérieurs et extérieurs, même en milieu humide. Il est garanti 7 ans.
