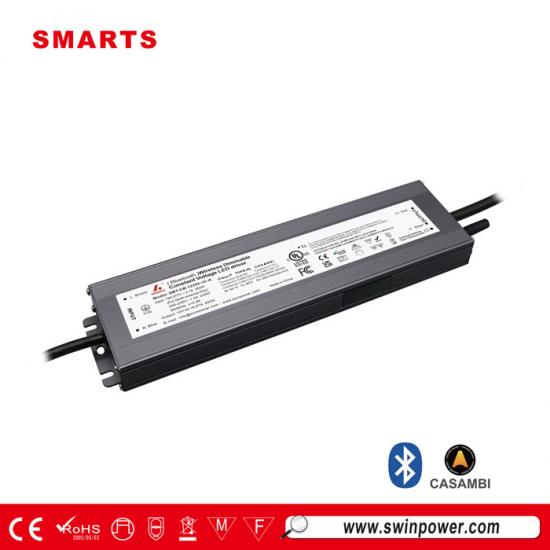

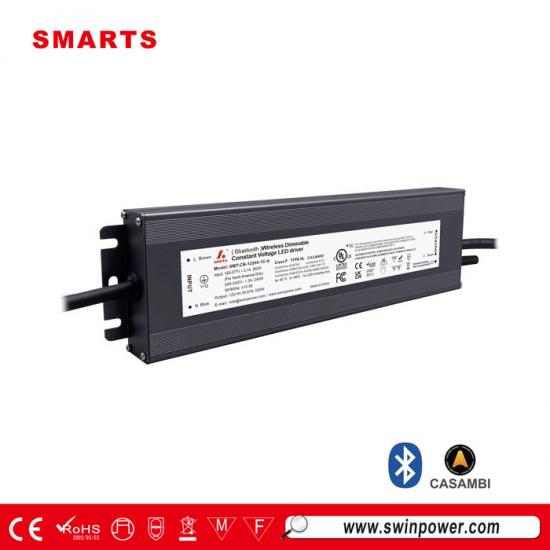

Driver LED CASAMBI 12V/24V à tension constante, étanche IP67 et à intensité variable, pour éclairage LED
Le nouveau CASAMBI de Smartspower variateur LED sans fil Bluetooth Il est doté d'un fonctionnement à tension constante et d'une protection contre les courts-circuits, les surchauffes et les surcharges. Son boîtier en aluminium assure une excellente dissipation de la chaleur, ce qui le rend adapté à une installation en intérieur comme en extérieur, dans des environnements humides.
Spécification
| Modèle | SMT-CB-12200-1C-A | SMT-CB-24200-1C-A | SMT-CB-48200-1C-A | |
| Certificat | UL / cUL / FCC / Classe 2 / CE / RoHS / REACH | |||
| Sortir | Tension continue | 12V | 24V | 48V |
| Tolérance de tension | ±0,5 V | |||
| Régulation de tension | ≤0,5% | |||
| Courant nominal | 16,67A | 8.33A | 4.17A | |
| Puissance nominale | 200 W | |||
| Régulation de charge | ≤2% | ≤1% | ||
| Saisir | Plage de tension | 110~277 V CA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance à pleine charge | ≥0,98 à 230 V CA | |||
| THD (typ.) à pleine charge | <15% | |||
| Efficacité à pleine charge | 91,5 % à 230 V CA | 93 % à 230 V CA | 93 % à 230 V CA | |
| Courant alternatif (max.) | 2.1A | |||
| Courant d'appel (typ.) | 88 A, 140 µs à 50 % du courant de crête 230 V CA | |||
| Courant de fuite | <0,5 mA | |||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la disparition du défaut. | ||
| surcharge | ≤120 % Mode hoquet, se rétablit automatiquement après la disparition du défaut | |||
| Surchauffe | Température de surface du boîtier : 100 °C ± 10 °C. Coupure de la tension de sortie, rétablissement automatique après refroidissement. | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 5 GHz, 12 min/cycle, période de 72 min pour chaque axe X, Y et Z. | |||
| Sécurité et CEM | normes de sécurité | EN61347-1 EN61347-2-13 (UE) et UL8750 CAN/CSA-C22.2 n° 250.13 (États-Unis) | ||
| Tension de tenue |
I/PO/P : 3,75 kV CA I/P-FG : 1,5 kV CA O/P-FG : 0,5 kV CA (UE)
I/PO/P : 1,8 kV CA I/P-FG : 1,8 kV CA O/P-FG : 1,8 kV CA (États-Unis) |
|||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Émissions CEM | EN55015 EN61000-3-2,3 (≥50%) (UE) et FCC CFR 47 Partie 15, Sous-partie B (États-Unis) | |||
| Autres | Poids net | ?KG | ||
| Dimension | 279*78*25,1 mm (L*l*H) | |||
| Emballage | 20 pièces/carton | |||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à la charge nominale et à une température ambiante de 25℃. | |||
| 2. Tolérance : comprend la tolérance de réglage et la régulation de charge. | ||||
|
|
|
|
|
Spécifications mécaniques
1. Câble d'entrée 3*18AWG, câble noir (L), câble blanc (N), câble vert (G).
2. Câble de sortie 2 16 AWG , Câble rouge (+) vers le côté positif (+), câble noir (-) vers le côté négatif (-).
3. Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.

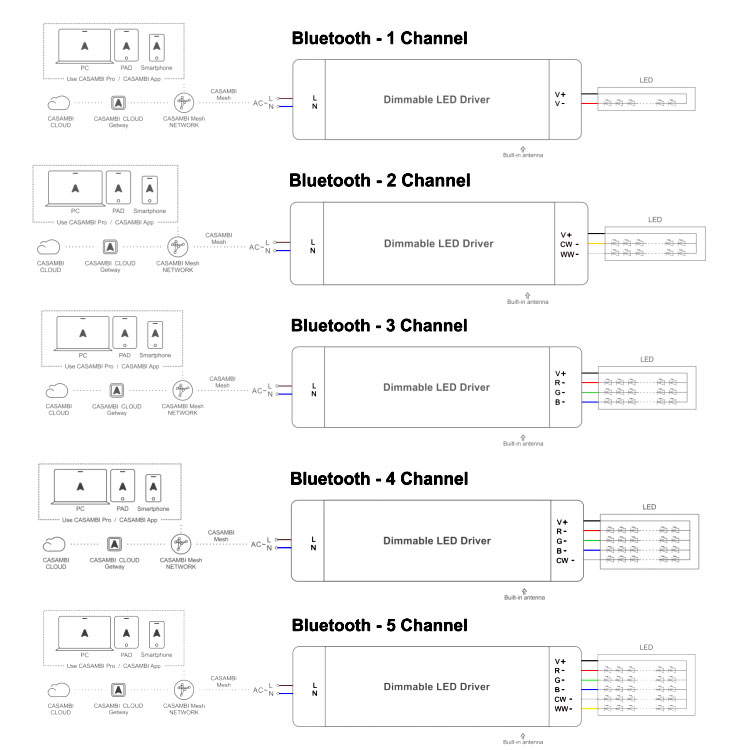

Schéma de connexion de gradation
Utilisation substantielle :
UTILISATION DE CASAMBI Fonctionnement :
Produits associés
|

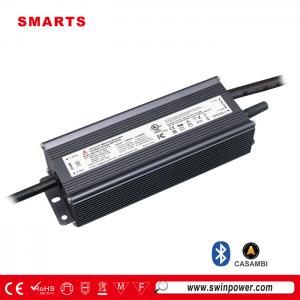

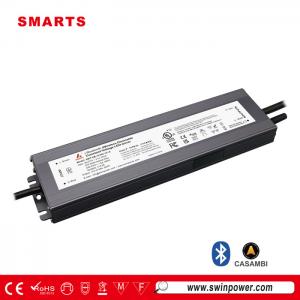

Ce Alimentation LED Casambi à tension constante et à intensité variable de 150 W Il est doté d'un boîtier en aluminium pour une excellente dissipation de la chaleur, ce qui le rend adapté aux projets d'éclairage LED intelligent d'intérieur et permet une gradation fluide et stable.
