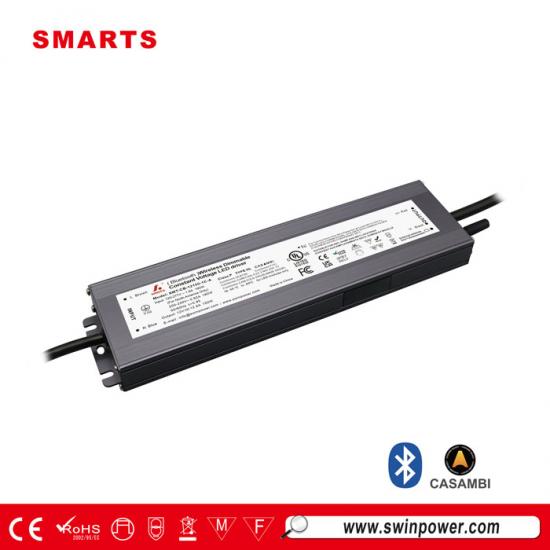

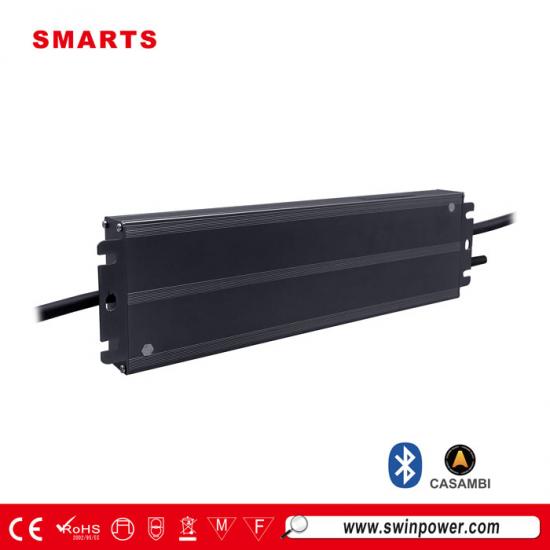

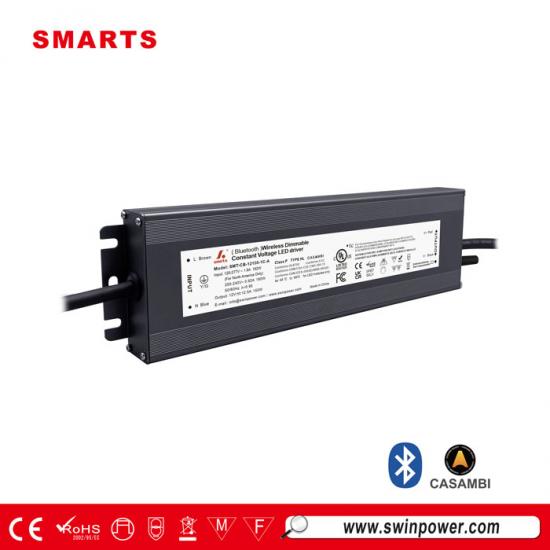

Alimentation LED CASAMBI Bluetooth à tension constante 12 V/24 V pour éclairage LED
Tension constante 110-277 V CA, Pilote LED dimmable sans fil Bluetooth CASAMBI Indice d'étanchéité IP66, bonne dissipation de la chaleur, installation facile et rapide, certifié UL, convient aux projets d'éclairage LED intelligent d'intérieur en Amérique du Nord.
Spécification
| Modèle | SMT-CB-12150-1C-A | SMT-CB-24150-1C-A | SMT-CB-48150-1C-A | |
| Certificat | UL / cUL / FCC / Classe 2 / CE / RoHS / REACH | |||
| Sortir | Tension continue | 12V | 24V | 48V |
| Tolérance de tension | ±0,5 V | |||
| Régulation de tension | ≤0,5% | |||
| Courant nominal | 12,5 A | 6,25 A | 3.13A | |
| Puissance nominale | 100 W | |||
| Régulation de charge | ≤2% | ≤1% | ||
| Saisir | Plage de tension | 110~277 V CA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance à pleine charge | <15% | |||
| THD (typ.) à pleine charge | ≥0,98 à 230 V CA | |||
| Efficacité à pleine charge | 89 % à 120 V CA, 91 % à 230 V CA | |||
| Courant alternatif (max.) | 1,8 A | |||
| Courant d'appel (typ.) | 35,2 A, 510 µs à 50 % du courant de crête 230 V CA | |||
| Courant de fuite | <0,5 mA | |||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la disparition du défaut. | ||
| surcharge | ≤120 % Mode hoquet, se rétablit automatiquement après la disparition du défaut | |||
| Surchauffe | Température de surface du boîtier : 100 °C ± 10 °C. Coupure de la tension de sortie, rétablissement automatique après refroidissement. | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 5 GHz, 12 min/cycle, période de 72 min pour chaque axe X, Y et Z. | |||
| Sécurité et CEM | normes de sécurité | EN61347-1 EN61347-2-13 (UE) et UL8750 CAN/CSA-C22.2 n° 250.13 (États-Unis) | ||
| Tension de tenue |
I/PO/P : 3,75 kV CA I/P-FG : 1,5 kV CA O/P-FG : 0,5 kV CA (UE)
I/PO/P : 1,8 kV CA I/P-FG : 1,8 kV CA O/P-FG : 1,8 kV CA (États-Unis) |
|||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Émissions CEM | EN55015 EN61000-3-2,3 (≥50%) (UE) et FCC CFR 47 Partie 15, Sous-partie B (États-Unis) | |||
| Autres | Poids net | ?KG | ||
| Dimension | 279*78*25,1 mm (L*l*H) | |||
| Emballage | 20 pièces/carton | |||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à la charge nominale et à une température ambiante de 25℃. | |||
| 2. Tolérance : comprend la tolérance de réglage et la régulation de charge. | ||||
|
|
|
|
|
Spécifications mécaniques
1. Câble d'entrée 3*18AWG, câble noir (L), câble blanc (N), câble vert (G).
2. Câble de sortie 2 16 AWG , Câble rouge (+) vers le côté positif (+), câble noir (-) vers le côté négatif (-).
3. Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 4 |
| 13A | 6 | |
| 16A | 7 | |
| 20A | 9 | |
| 25A | 22 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 8 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 17 | |
| 25A | 22 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 10 |
| 13A | 13 | |
| 16A | 16 | |
| 20A | 20 | |
| 25A | 26 | |
Note
:
① Les quantités ci-dessus de drivers LED connectés sur le type C sont recommandées pour une température ambiante maximale de 50 °C.
② Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et des caractéristiques de déclenchement.
courbe.
Schéma de connexion de gradation
Utilisation substantielle :
UTILISATION DE CASAMBI Fonctionnement :
