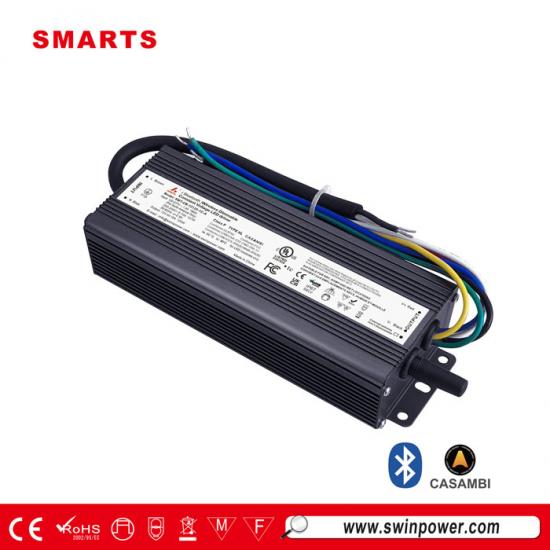

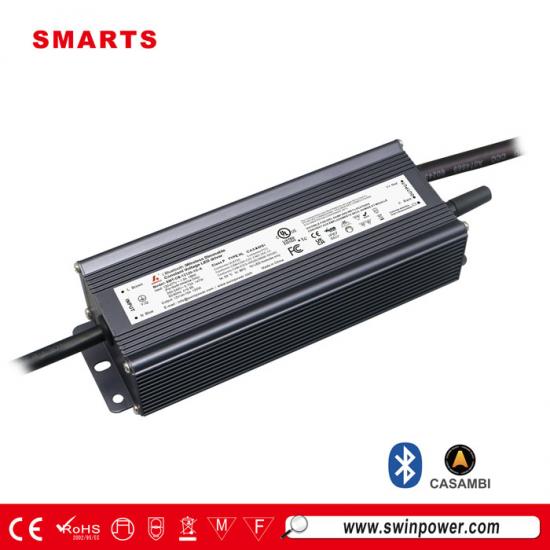

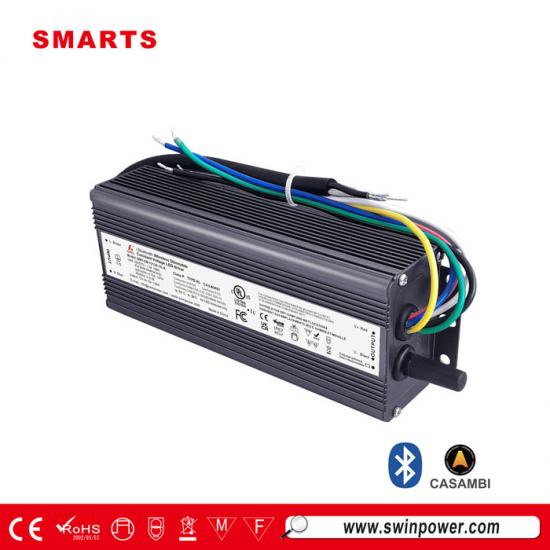

Alimentation LED CASAMBI 120 W à intensité variable sans fil Bluetooth pour extérieur
Plage de tension d'entrée universelle 100-277 V CA, Alimentation LED dimmable CASAMBI 120 W Protection contre les courts-circuits, les surchauffes, les surcharges et les surtensions. Câblage simple et pratique, contrôle précis, variation d'intensité fluide et stable sans scintillement, et garantie de 5 ans.
Spécification
| Modèle | SMT-CB-12120-1C-A | SMT-CB-24120-1C-A | SMT-CB-48120-1C-A | |
| Certificat | UL / FCC / Classe P / SELV / CE | |||
| Sortir | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±4% | ±2% | ±2% | |
| Régulation de charge | ±3% | ±2% | ±1% | |
| Réglementation des lignes | ±1% | ±1% | ±1% | |
| Courant nominal | 10A | 5A | 2,5 A | |
| Puissance nominale | 120 W | 120 W | 120 W | |
| ONDULATION ET BRUIT (max.) | 240 mVc-c | 144 mVc-c | 408 mVc-c | |
| Tension de dépassement | <3% (pleine charge), <4% (à vide) | |||
| Saisir | Plage de tension | 120-277 V CA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance à pleine charge | 0,99 à 120 V CA 0,98 à 230 V CA 0,96 à 277 V CA | |||
| THD (typ.) à pleine charge | ≤10% à 120 V CA ≤10% à 230 V CA ≤10% à 277 V CA | |||
| Efficacité à pleine charge |
85,8 % à 120 V CA
89,4 % à 230 V CA 90,0 % à 277 V CA |
89,5 % à 120 V CA
92,5 % à 230 V CA 93,0 % à 277 V CA |
88,0 % à 120 V CA
90,5 % à 230 V CA 91,0 % à 277 V CA |
|
| Courant alternatif (max.) | 1,3 A à 120 V CA, 0,68 A à 230 V CA, 0,56 A à 277 V CA | |||
| Courant d'appel (typ.) | 49,6 A / 136 µs à 50 % du courant de crête (120 V CA) ; 90,0 A / 208 µs à 50 % du courant de crête (230 V CA) ; 96,0 A / 146 µs à 50 % du courant de crête (277 V CA). | |||
| Courant de fuite | <0,5 mA | |||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la suppression d'une exception | ||
| surcharge | ≥120 % Mode hoquet, se rétablit automatiquement après la disparition du défaut | |||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement après la baisse de température. | |||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | |||
| Sécurité et CEM | normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 (États-Unis) EN61347-1 EN61347-2-13 (UE) | ||
| Tension de tenue |
I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA (États-Unis)
I/PO/P : 3,75 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA (UE) |
|||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 1 kV, mode commun 2 kV | |||
| Immunité CEM | FCC/ICES ne demandent pas ce test (États-Unis) EN61000-4-2,3,4,5,11 EN61547 (UE) | |||
| Émissions CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4a-2017 (États-Unis) EN55015 EN61000-3-2,3 (≥50 %) (UE) | |||
| Autres | Poids net | 0,896 kg | ||
| Dimension | 196*69,8*42 mm (L*l*H) | |||
| Emballage | 355 x 250 x 170 mm, 10 pièces/carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | |||
|
2. États par défaut :
La tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. |
||||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||||
|
|
|
|
|

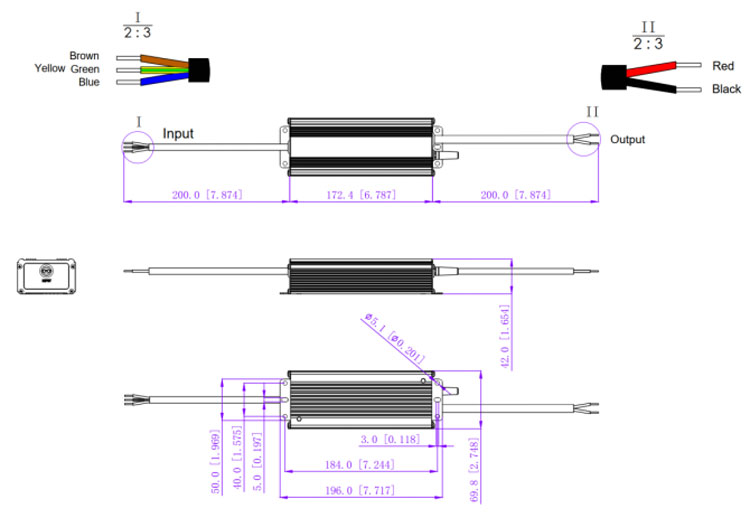

Spécifications mécaniques
1. Câble d'entrée 3*16AWG, Câble noir (L), câble blanc (N), câble vert (G).
2. Câble de sortie 2*16AWG, câble rouge (+) vers le côté positif (+), câble noir (-) vers le côté négatif (-).
3. Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
4. Pas de variation d'intensité, avec antenne externe.
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 4 |
| 13A | 6 | |
| 16A | 7 | |
| 20A | 9 | |
| 25A | 22 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 8 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 17 | |
| 25A | 22 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 10 |
| 13A | 13 | |
| 16A | 16 | |
| 20A | 20 | |
| 25A | 26 | |
Note
:
① Les quantités ci-dessus de drivers LED connectés sur le type C sont recommandées pour une température ambiante maximale de 50 °C.
② Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et des caractéristiques de déclenchement.
courbe.
Schéma de connexion de gradation
Utilisation substantielle :
UTILISATION DE CASAMBI Fonctionnement :
