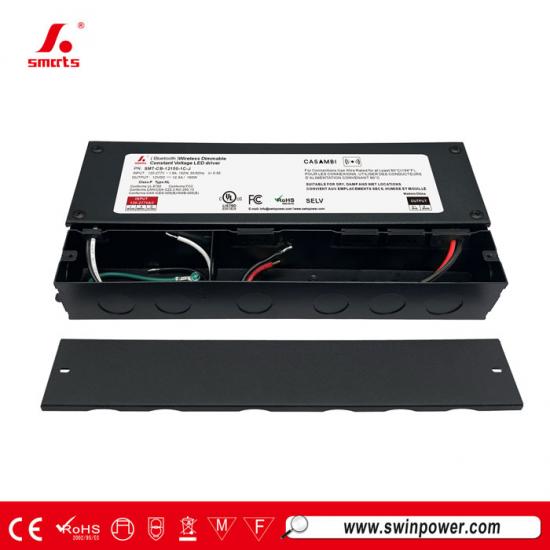

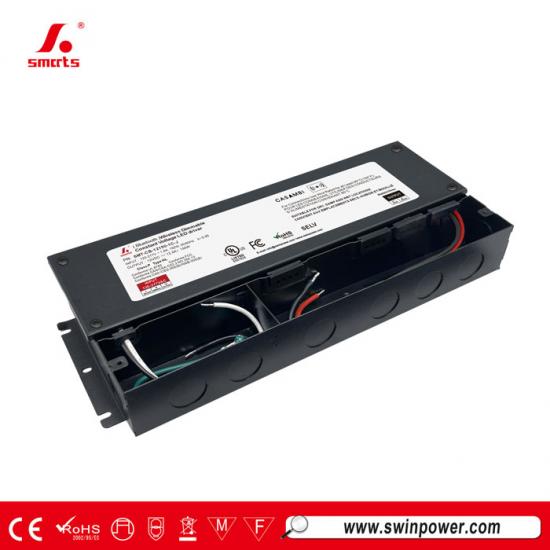

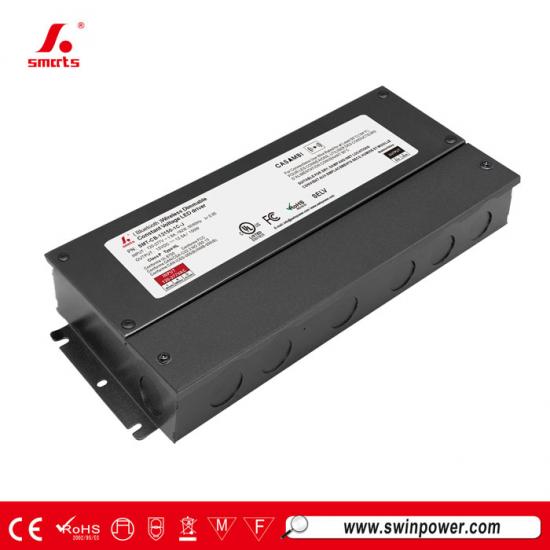

tension constante de 12 V et 150 W CASAMBI Bluetooth sans fil Boîtier de jonction pour alimentation de pilote LED à intensité variable pour rubans LED
Mode de sortie PWM, Bluetooth à tension constante Alimentation LED dimmable sans fil CASAMBI Doté de protections contre les courts-circuits, les surchauffes et les surcharges, ce luminaire offre des options uniques de 1 à 5 canaux. Il propose une gradation ultra-précise de 0 à 100 % et est conforme aux normes internationales d'éclairage de sécurité.
Spécification
| Modèle | SMT-CB-12150-xC-J | SMT-CB-24150-xC-J | SMT-CB-36150-xC-J | SMT-CB-48150-xC-J | |
| Certificat | UL / FCC / ICES-005 / TYPE HL / Classe P / RoHS / REACH | ||||
| Sortir | Tension continue | 12V | 24V | 36V | 48V |
| Tolérance de tension | ±0,5 V | ±0,5 V | ±1V | ±1V | |
| Régulation de charge | ±3% | ±1% | ±1% | ±1% | |
| Réglementation des lignes | ≤1% | ≤1% | ≤1% | ≤1% | |
| Courant nominal | 12,5 A | 6,25 A | 4.17A | 3,125 A | |
| Puissance nominale | 150 W | 150 W | 150 W | 150 W | |
| ONDULATION ET BRUIT (max.) | 250 mVc-c | 230 mVc-c | 270 mVc-c | 200 mVc-c | |
| tension de dépassement | <3% (pleine charge) <4% (à vide) | ||||
| Saisir | Plage de tension | 120-277 V CA | |||
| Gamme de fréquences | 50 / 60 Hz | ||||
| Facteur de puissance à pleine charge | >0,95 | ||||
| THD (typ.) à pleine charge | ≤15% à 120 V CA ≤15% à 277 V CA | ||||
| Rendement (typ.) à pleine charge |
89,0 % à 120 V CA
91,5 % à 277 V CA |
91,5 % à 120 V CA
93,5 % à 277 V CA |
89,0 % à 120 V CA
91,5 % à 277 V CA |
89,5 % à 120 V CA
91,5 % à 277 V CA |
|
| Courant alternatif (max.) | 1,6A | ||||
| Courant d'appel (typ.) | 33 A/99 µs à 50 % du courant de crête à 120 V CA ; 85,6 A/266 µs à 50 % du courant de crête à 277 V CA | ||||
| Courant de fuite | <0,5 mA | ||||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |||
| surcharge | Mode hoquet 105%~110%, se rétablit automatiquement une fois la panne disparue. | ||||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement une fois la température redescendue. | ||||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+45℃ (voir courbe de déclassement ci-dessous) | |||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | ||||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | ||||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |||
| Tension de tenue | I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA | ||||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||||
| Émissions CEM | CFR47 FCC Partie 15 Sous-partie B:2020 ; ANSI C63.4a-2017 ; ICES-005 Édition 5 | ||||
| Autres | Poids net | 2 kg | |||
| Dimension | 293*125*42,7 mm (L*l*H) | ||||
| Emballage | 335 x 270 x 280 mm, 10 pièces/carton | ||||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | ||||
| 2. États par défaut : La tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. | |||||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||||
|
|
|
|
|

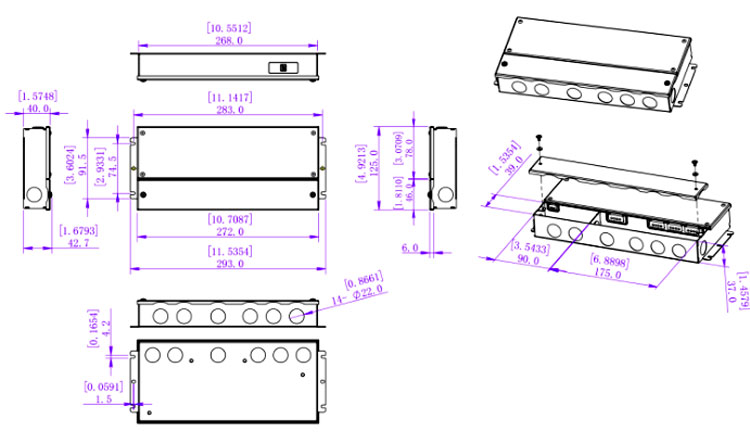

Spécifications mécaniques
1. Câble d'entrée 18AWG, Câble noir (L), câble blanc (N), câble vert (G).
2. Câble de sortie 12AWG (12V), 14AWG (24V/36V/48V), câble rouge (+) vers le côté positif (+), câble noir (-) vers le côté négatif (-).
3. Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
4. Pas de variation d'intensité, avec antenne externe
Schéma de connexion de gradation
Utilisation substantielle :
UTILISATION DE CASAMBI Fonctionnement :
Produits associés
|

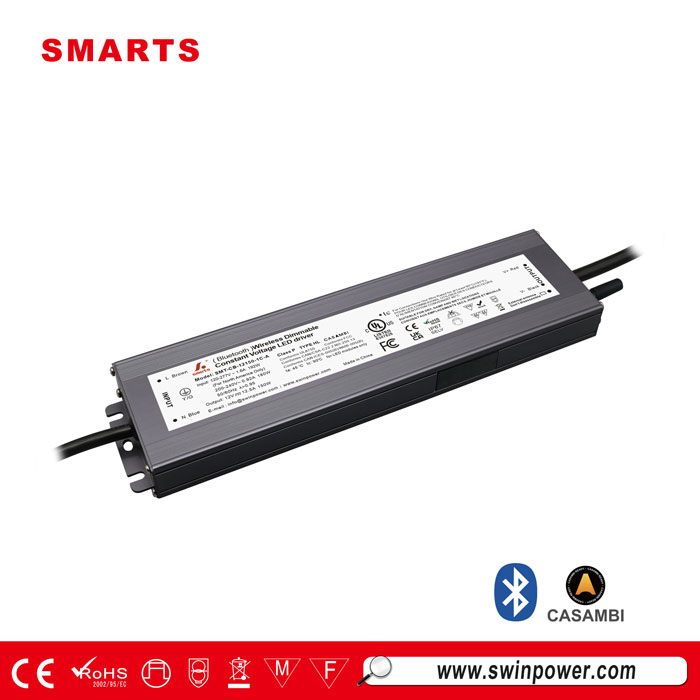

Tension constante Driver LED dimmable sans fil Bluetooth CASAMBI 150 W Boîtier en aluminium assurant une excellente dissipation de la chaleur et indice d'étanchéité IP67. Conforme aux normes internationales d'éclairage de sécurité. Garantie 7 ans.
