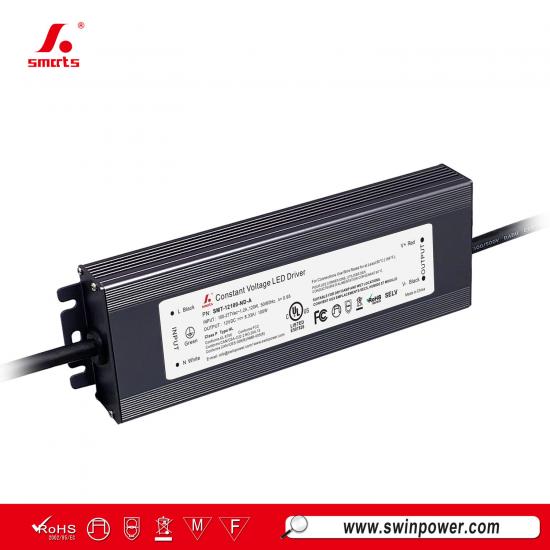

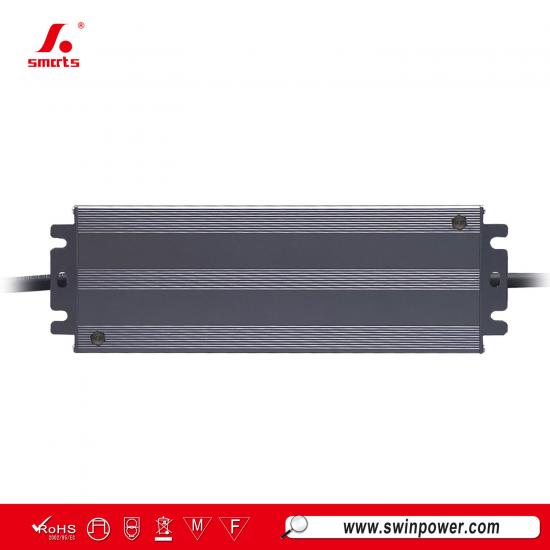

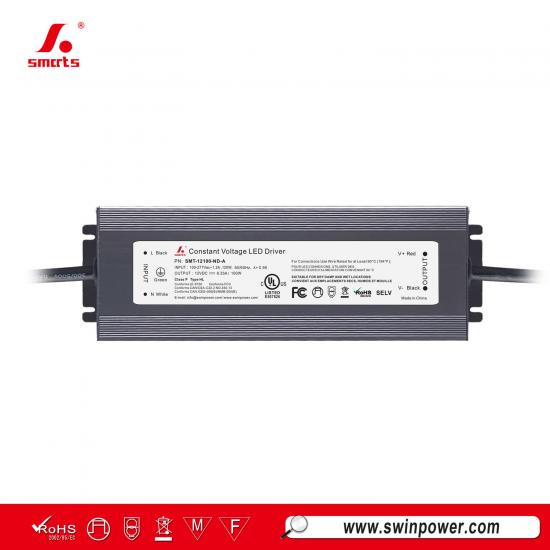

Pilote LED à tension constante 12 V 24 V 100 W étanche IP67 non dimmable pour éclairage LED
Fonctionnant en mode tension constante avec une plage d'entrée de 100–277 V CA, ce alimentation LED non dimmable de 100 Woffre un rendement allant jusqu'à 91 % et dispose d'un boîtier entièrement en aluminium. Avec une garantie de 7 ans, elle convient à l'installation et à l'utilisation dans des projets d'éclairage LED intérieurs et extérieurs.
Spécifications
| Modèle | SMT-12100-ND-A | SMT-24100-ND-A | SMT-48100-ND-A | |
| Certificat | UL / cUL / FCC / Classe P / Type HL | |||
| Sortie | Tension CC | 12 V | 24 V | 48 V |
| Tolérance de tension | ±4 % | ±4 % | ±2 % | |
| Régulation de tension | ≤0,5 % | ≤0,5 % | ≤0,5 % | |
| Régulation de charge | ≤4 % | ≤4 % | ≤2 % | |
| Courant nominal | 8,33 A | 4,17 A | 2,08 A | |
| Puissance nominale | 100 W | |||
| Ondulation de tension | 400 mVp-p | 296 mVp-p | 176 mVp-p | |
| Tension de dépassement | ||||
| Entrée | Plage de tension | 100-277VAC | ||
| Plage de fréquence | 47 - 63Hz | |||
| Facteur de puissance (typ.) à pleine charge | >0.98@120VAC >0.96@277VAC |
>0.98@120VAC >0.96@277VAC |
>0.98@120VAC >0.96@277VAC |
|
| THD (typ.) à pleine charge | ||||
| Rendement (typ.) à pleine charge | ≥88.0%@120VAC ≥91.4%@277VAC |
≥88.4%@120VAC ≥92.0%@277VAC |
≥89.2%@120VAC ≥91.8%@277VAC |
|
| Courant CA (max.) | ≤1.1A @120VAC ≤0.43A@277VAC | |||
| Courant d'appel (typ.) | 51A@50%Ipeak 208us @120VAC,118A@50%Ipeak 452us @277VAC. | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Mode hiccup, rétablissement automatique après suppression de l'anomalie | ||
| Surcharge | ≥120 %, mode courant constant, récupération automatique après anomalie | |||
| Surchauffe | Lorsque la température ambiante dépasse 55℃ ±5℃, la sortie est désactivée | |||
| Environnement | Température de fonctionnement | -40~+40℃ (voir la courbe de réduction ci-dessous) | ||
| Humidité de fonctionnement | 20 - 95%HR sans condensation | |||
| Température de stockage, humidité | -40 ~ +80℃, 10 - 95% HR sans condensation | |||
| Coefficient de température | ±0,03 %/℃ (0 - 50℃) | |||
| Vibration | 10 ~ 500Hz, 5G 12 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| Tension de tenue | E/S-E/S :1,88KVac ; E/S-FG :1,88KVac ; E/S-FG :0,5KVac | |||
| Résistance d'isolement | E/S-E/S :100MΩ / 500VDC / 25℃ / 70% HR | |||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2KV, mode commun 4KV | |||
| Immunité CEM | FCC/ICES ne demandent pas ce test | |||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Issue 5 | |||
| Autres | Poids net | 0,56KG | ||
| Dimensions | 188*61,4*25,5mm (L*L*H) | |||
| Emballage | 415*230*170mm 20 pièces / CTN | |||
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés avec une entrée de 120VAC, une charge nominale et une température ambiante de 25℃. | |||
| 2. Tolérance : inclut la tolérance de réglage et la régulation de charge. | ||||
| 3. Le bloc d'alimentation est considéré comme un composant qui sera utilisé en combinaison avec l'équipement final. Étant donné que les performances CEM seront affectées par l'installation complète, les fabricants de l'équipement final doivent requalifier la conformité à la directive CEM sur l'installation complète. |
||||
| 4. Concernant les types de charge de pilote LED pour lesquels le pilote respecte les exigences d'émissions harmoniques de ANSI C82.77-10. | ||||
|
|
 |
 |
 |

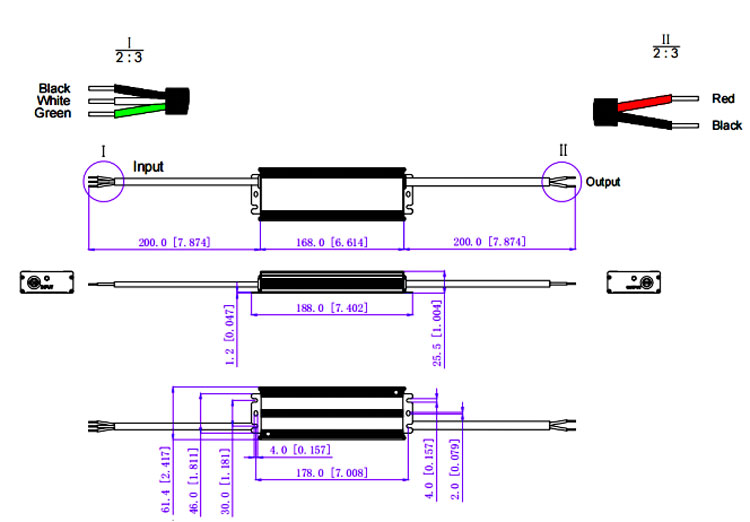

Spécification mécanique
Recommandation MCB :
| Lorsque la tension d'entrée est de 120Vac, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type MCB | Niveau | Nombre de pilotes LED |
| Type C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED adaptés par disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Nombre de pilotes LED |
| Type C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Remarque：
1. Les quantités ci-dessus de pilotes LED connectés au type C sont recommandées sur la base d'une température ambiante maximale de 50 °C
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de la gradation
Produits associés
|

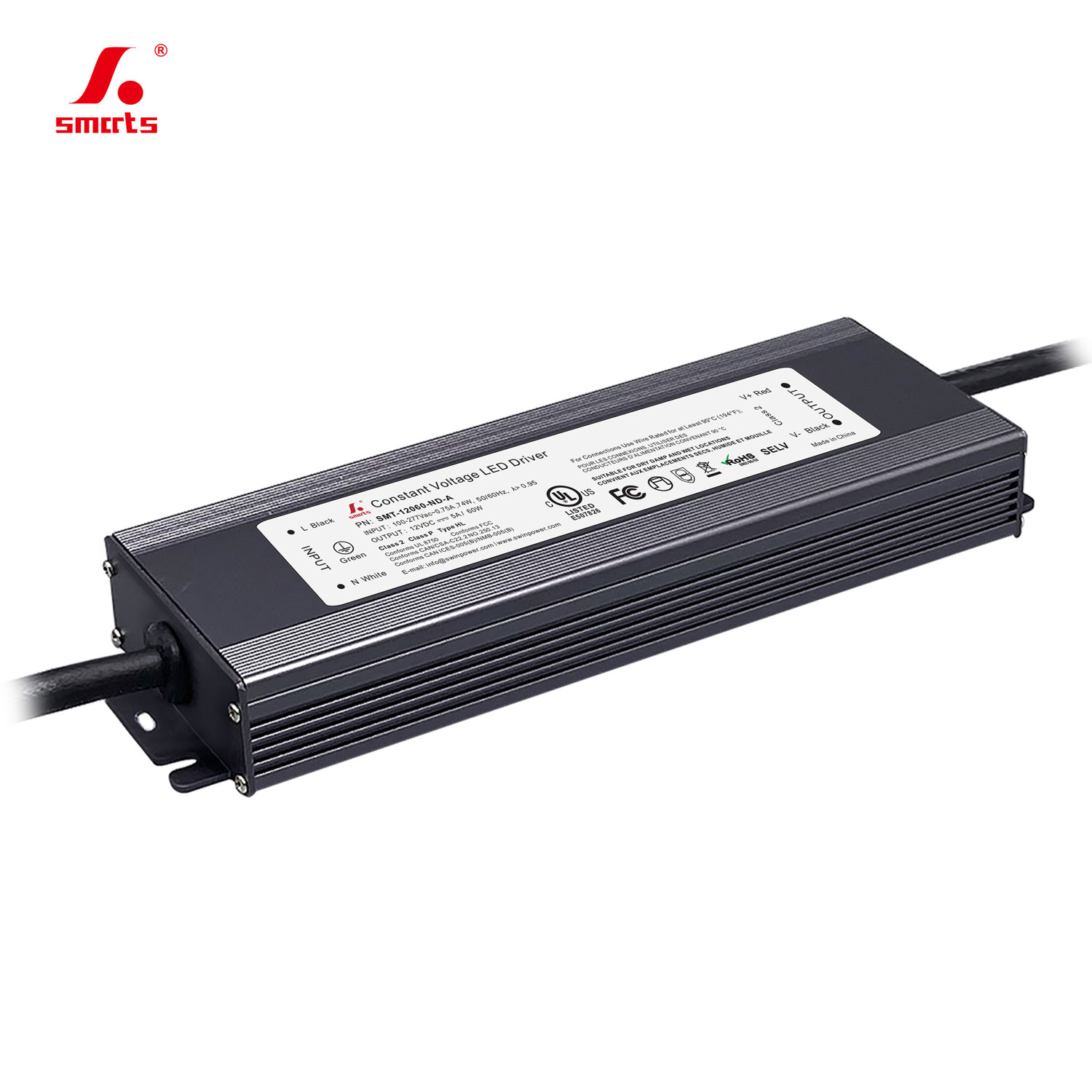

conception de boîtier en aluminium, cette alimentation LED non dimmable 24 V 96 W est certifiée UL et conforme aux réglementations mondiales de sécurité de l'éclairage ; elle est principalement commercialisée dans la région nord-américaine. Elle bénéficie d'une garantie exceptionnellement longue de 7 ans.
