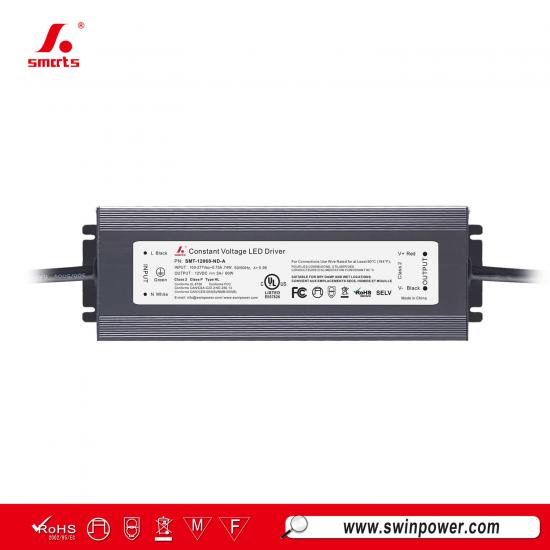

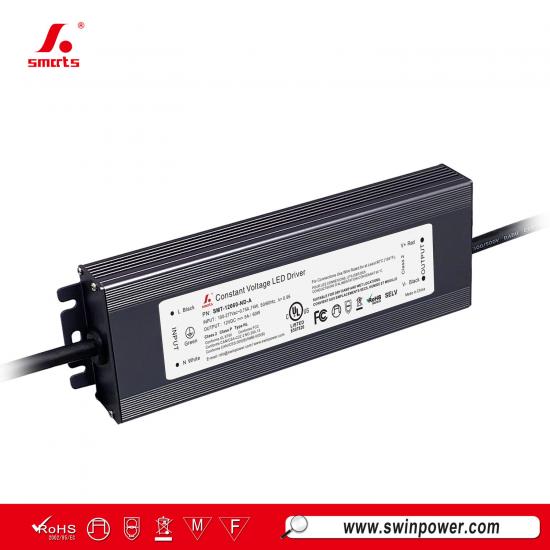

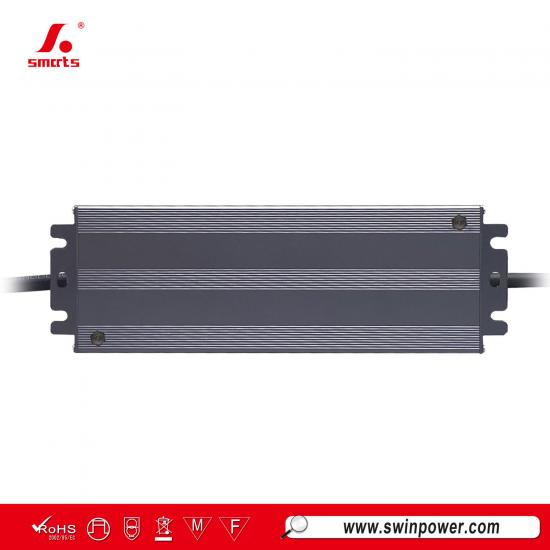

Alimentation de pilote LED étanche non gradable 12 V 24 V 60 W pour éclairage LED
Ce 60 W alimentation LED non gradable fonctionne en mode tension constante, avec un rendement pouvant atteindre 87 % et dispose de plusieurs mécanismes de protection contre les courts-circuits, la surchauffe et les surcharges. Elle estconforme aux réglementations mondiales de sécurité de l'éclairage et bénéficie d'une garantie exceptionnellement longue de 7 ans.
Spécifications
| Modèle | SMT-12060-ND-A | SMT-24060-ND-A | SMT-48060-ND-A | |
| Certificat | UL / cUL / FCC / Classe P / Type HL / Classe 2 | |||
| Sortie | Tension CC | 12 V | 24 V | 48 V |
| Tolérance de tension | ±5 % | ±3 % | ±2 % | |
| Régulation de tension | ≤0,5 % | ≤0,5 % | ≤0,5 % | |
| Régulation de charge | ≤2 % | ≤1 % | ≤1 % | |
| Courant nominal | 5 A | 2,5 A | 1,25 A | |
| Puissance nominale | 60 W | |||
| Ondulation de tension | 500 mVp-p | 450 mVp-p | 450 mVp-p | |
| Tension de dépassement | ||||
| Entrée | Plage de tension | 100-277VAC | ||
| Plage de fréquence | 47 - 63Hz | |||
| Facteur de puissance (typ.) à pleine charge | >0.98@120VAC >0.97@277VAC |
>0.98@120VAC >0.97@277VAC |
>0.98@120VAC >0.97@277VAC |
|
| THD (typ.) à pleine charge | ||||
| Efficacité (typ.) à pleine charge | ≥84%@120VAC ≥85%@277VAC |
≥84%@120VAC ≥86%@277VAC |
≥85%@120VAC ≥87%@277VAC |
|
| Courant CA (max.) | ≤0.75A @120VAC ≤0.3A@277VAC | |||
| Courant d'appel (typ.) | 31.6A,152us@50%Ipeak 120VAC 76.8A,156us@50%Ipeak 277VAC | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Mode hiccup, peut être restauré automatiquement après suppression de l'anomalie | ||
| Surcharge | ≥120%, mode courant constant, récupération automatique après exception | |||
| Surchauffe | Lorsque la température ambiante dépasse 55℃ ±5℃, la sortie est désactivée | |||
| Environnement | TEMP. de fonctionnement | -40~+40℃ (voir courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 - 95 % HR sans condensation | |||
| Température de stockage, humidité | -40 ~ +80 ℃, 10 - 95 % HR sans condensation | |||
| Coefficient de température | ±0,03 %/℃ (0 - 50 ℃) | |||
| Vibration | 10 ~ 500 Hz, 5G 12 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| Tension de tenue | E/P-S/P : 1,88 KVac ; E/P-T : 1,88 KVac ; S/P-T : 0,5 KVac | |||
| Résistance d'isolement | E/P-S/P : 100 MΩ / 500 VDC / 25 ℃ / 70 % HR | |||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2 KV, mode commun 4 KV | |||
| Immunité CEM | FCC/ICES ne demandent pas ce test | |||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | |||
| Autres | Poids net | 0,5 kg | ||
| Dimensions | 188*61,4*25,5 mm (L*P*H) | |||
| Emballage | 415*230*170 mm 20 pièces / CTN | |||
| Remarques | 1. Tous les paramètres non spécifiquement mentionnés sont mesurés avec une entrée de 120VAC, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | ||||
| 3. L'alimentation est considérée comme un composant qui sera utilisé en combinaison avec l'équipement final. Étant donné que les performances CEM seront affectées par l'installation complète, les fabricants de l'équipement final doivent requalifier la conformité à la directive CEM sur l'installation complète. |
||||
| 4. États par défaut : la courbe de variation est une courbe gamma 2,2. | ||||
| 5. Concernant les types de charge de pilote LED pour lesquels le pilote satisfait aux exigences d'émissions harmoniques de ANSI C82.77-10. | ||||
|
|
 |
 |
 |
Spécifications mécaniques
Recommandation MCB :
| Lorsque la tension d'entrée est de 120Vac, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C | 10 A | 18 |
| 13 A | 23 | |
| 16 A | 29 | |
| 20 A | 35 | |
| 25 A | 45 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED adaptés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C | 10 A | 45 |
| 13 A | 58 | |
| 16 A | 72 | |
| 20 A | 89 | |
| 25 A | 112 | |
Remarque：
1. Les quantités ci-dessus de pilotes LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de la gradation
Produits associés
|

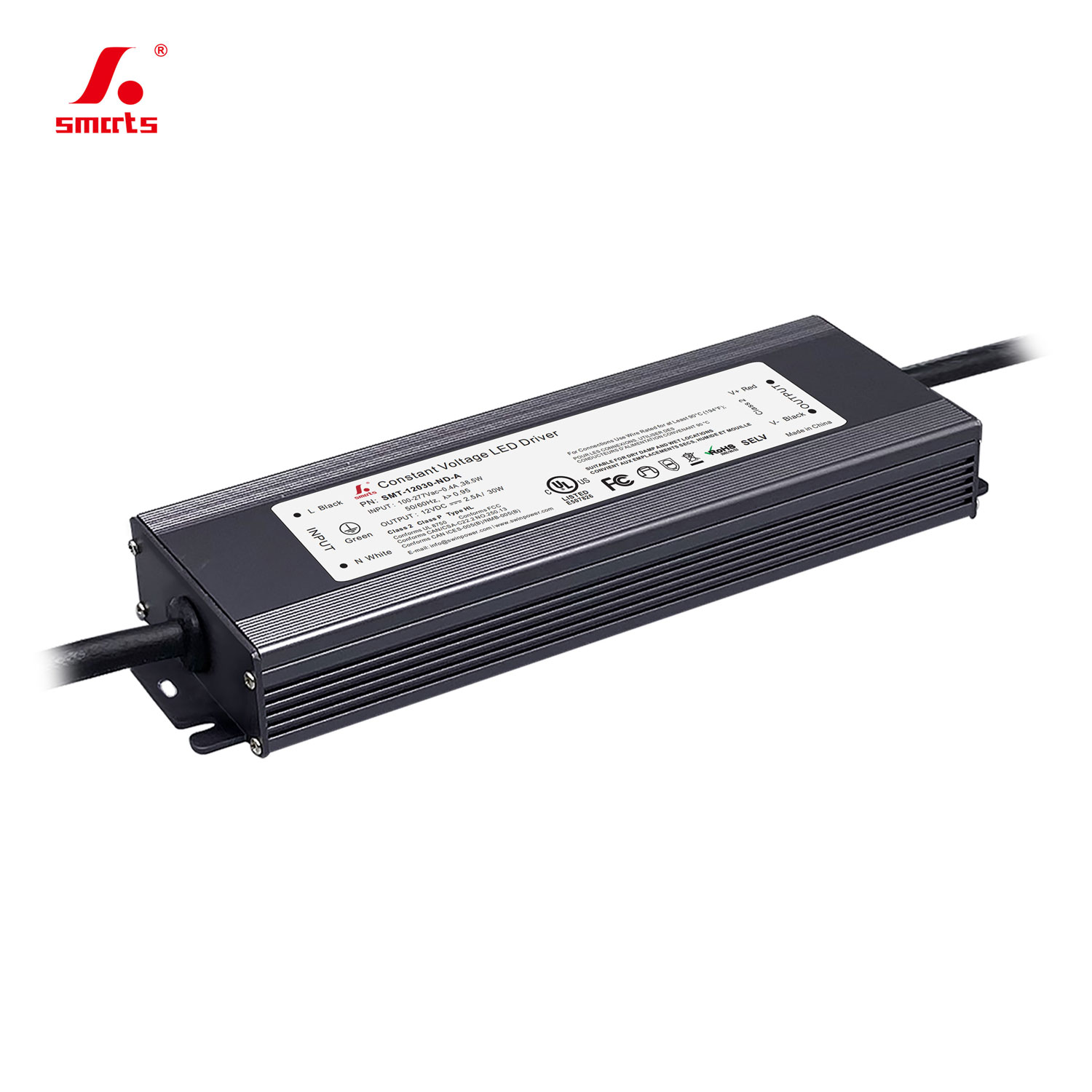

Ce produit, logé dans un boîtier entièrement en alliage d'aluminium, est une alimentation LED à tension constante de 30 W (12 V/24 V)alimentation LED à tension constantequi convient parfaitement aux projets d'éclairage LED extérieurs et dans des environnements humides. Certifié UL, ce produit est principalement commercialisé en Amérique du Nord.
