pilote LED à tension constante non dimmable pour éclairages LED 12 V 24 V 30 W à vendre

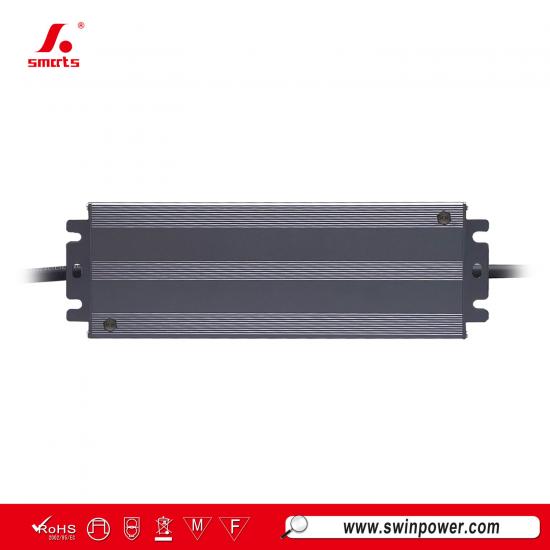

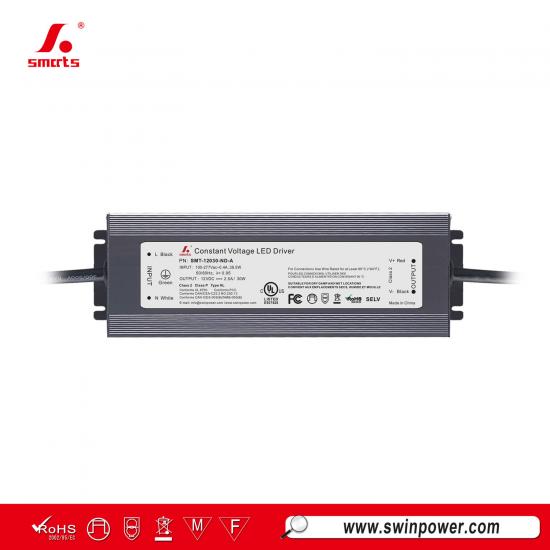

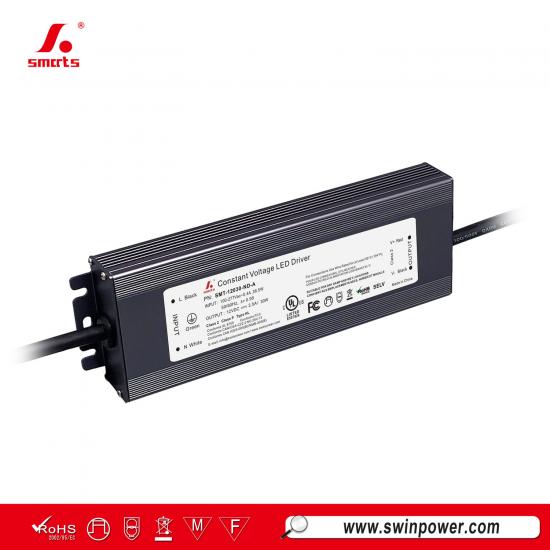

Ceci alimentation LED à tension constanteprésente un mode non dimmable et une conception avec boîtier entièrement en aluminium. Avec un rendement de fonctionnement pouvant atteindre 84,5 % et une garantie exceptionnellement longue de 7 ans, elle est certifiée UL et principalement commercialisée dans la région nord-américaine.
Spécifications
| Modèle | SMT-12030-ND-A | SMT-24030-ND-A | SMT-48030-ND-A | |
| Certificat | UL / cUL / FCC / Classe P / Type HL / Classe 2 | |||
| Sortie | Tension CC | 12 V | 24 V | 48 V |
| Tolérance de tension | ±5 % | ±3 % | ±2 % | |
| Régulation de tension | ≤0,5 % | ≤0,5 % | ≤0,5 % | |
| Régulation de charge | ≤2 % | ≤1 % | ≤1 % | |
| Courant nominal | 2,5 A | 1,25 A | 0,63 A | |
| Puissance nominale | 30 W | |||
| Ondulation de tension | 500 mVp-p | 400 mVp-p | 350 mVp-p | |
| Surtension transitoire | ||||
| Entrée | Plage de tension | 100-277 V CA | ||
| Plage de fréquence | 47 - 63 Hz | |||
| Facteur de puissance (typ.) à pleine charge |
>0.98@120 V CA >0.95@120 V CA |
>0.98@120 V CA >0.95@120 V CA |
>0.98@120 V CA >0.95@120 V CA |
|
| DHT (typ.) à pleine charge | ||||
| Rendement (typ.) à pleine charge |
≥79 % à 120 V CA ≥80.5 % à 277 V CA |
≥81 % à 120 V CA ≥83.5 % à 277 V CA |
≥83.5 % à 120 V CA ≥84.5 % à 277 V CA |
|
| Courant CA (max.) | ≤0.4 A @120 V CA ≤0.16 A@277 V CA | |||
| Courant d'appel (typ.) | 25 A,120 us@50 %Icrête 120 V CA 60 A,136 us@50 %Icrête 277 V CA | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Mode hiccup, restauration automatique après suppression de l'anomalie | ||
| Surcharge | ≥120 %, mode courant constant, récupération automatique après exception | |||
| Surchauffe | Lorsque la température ambiante dépasse 55 ℃ ±5 ℃, la sortie est désactivée | |||
| Environnement | TEMP. de fonctionnement | -40~+40 ℃ (voir la courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 - 95 % HR sans condensation | |||
| Température de stockage, humidité | -40-+80 ℃, 10 - 95 % HR sans condensation | |||
| Coefficient de température | ±0,03 %/℃ (0 - 50 ℃) | |||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| Tension de tenue | E/S- S: 1,88 kVCA ; E/S-FG : 1,88 kVCA ; S-FG : 0,5 kVCA | |||
| Résistance d'isolement | E/S-S : 100 MΩ / 500 VCC / 25 ℃ / 70 % HR | |||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2 kV, mode commun 4 kV | |||
| Immunité CEM | FCC/ICES ne demandent pas ce test | |||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | |||
| Autres | Poids net | 0,45 kg | ||
| Dimensions | 166,9*61,4*25,5 mm (L*L*H) | |||
| Emballage | 415*230*170 mm 20 pièces / CTN | |||
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés avec une entrée de 120 VCA, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. Tolérance : inclut la tolérance de réglage et la régulation de charge. | ||||
| 3. L'alimentation est considérée comme un composant qui sera utilisé en combinaison avec l'équipement final. Étant donné que les performances CEM seront affectées par l'installation complète, les fabricants de l'équipement final doivent requalifier la conformité à la directive CEM de l'installation complète. |
||||
| 4. États par défaut : la courbe de gradation est une courbe gamma 2.2. | ||||
| 5. Concernant les types de charges de pilotes LED pour lesquels le pilote répond aux exigences d'émissions harmoniques de ANSI C82.77-10. | ||||
|
|
 |
 |
 |
Spécifications mécaniques
Recommandation de MCB :
| Lorsque la tension d'entrée est de 120 VCA, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Remarque：
1. Les quantités ci-dessus de pilotes LED connectés au Type C sont recommandées sur la base d'une température ambiante maximale de 50 °C
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de la gradation
