pilote LED à tension constante non gradable lumières LED 12V 24V 30W à vendre
Ceci alimentation LED à tension constantedispose d'un mode non gradable et d'une conception de boîtier entièrement en aluminium. Avec une efficacité de fonctionnement pouvant atteindre 84,5 % et une garantie exceptionnellement longue de 7 ans, il est certifié UL et principalement commercialisé dans la région nord-américaine.
Spécifications
| Modèle | SMT-12030-ND-A | SMT-24030-ND-A | SMT-48030-ND-A | |
| Certificat | UL / cUL / FCC / Classe P / Type HL / Classe 2 | |||
| Sortie | Tension CC | 12V | 24V | 48V |
| Tolérance de tension | ±5% | ±3% | ±2% | |
| Régulation de tension | ≤0,5% | ≤0,5% | ≤0,5% | |
| Régulation de charge | ≤2% | ≤1% | ≤1% | |
| Courant nominal | 2,5A | 1,25A | 0,63A | |
| Puissance nominale | 30W | |||
| Ondulation de tension | 500mVp-p | 400mVp-p | 350mVp-p | |
| Tension de dépassement | ||||
| Entrée | Plage de tension | 100-277VAC | ||
| Plage de fréquence | 47 - 63Hz | |||
| Facteur de puissance (typ.) à pleine charge | >0.98@120VAC >0.95@120VAC |
>0.98@120VAC >0.95@120VAC |
>0.98@120VAC >0.95@120VAC |
|
| THD (typ.) à pleine charge | ||||
| Rendement (typ.) à pleine charge | ≥79%@120VAC ≥80.5%@277VAC |
≥81%@120VAC ≥83.5%@277VAC |
≥83.5%@120VAC ≥84.5%@277VAC |
|
| Courant CA (max.) | ≤0.4A @120VAC ≤0.16A@277VAC | |||
| Courant d'appel (typ.) | 25A,120us@50%Ipeak 120VAC 60A,136us@50%Ipeak 277VAC | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Mode à hoquet, peut être restauré automatiquement après suppression de l'anomalie | ||
| Surcharge | ≥120%, mode à courant constant, récupération automatique après exception | |||
| Surchauffe | Lorsque la température ambiante dépasse 55℃ ±5℃, la sortie est désactivée | |||
| Environnement | TEMP. de fonctionnement | -40~+40℃ (voir la courbe de déclassement ci-dessous) | ||
| Humidité de fonctionnement | 20 - 95 % HR sans condensation | |||
| TEMP. de stockage, humidité | -40-+80 ℃, 10 - 95 % HR sans condensation | |||
| Coefficient de TEMP. | ±0,03 %/℃ (0 - 50 ℃) | |||
| Vibration | 10 ~ 500 Hz, 5G 12 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| Tension de tenue | E/P-S/P : 1,88 KVac ; E/P-FG : 1,88 KVac ; S/P-FG : 0,5 KVac | |||
| Résistance d'isolement | E/P-S/P : 100 MΩ / 500 VDC / 25 ℃ / 70 % HR | |||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2 KV, mode commun 4 KV | |||
| Immunité CEM | FCC/ICES ne demandent pas ce test | |||
| Émissions CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | |||
| Autres | Poids net | 0,45 kg | ||
| Dimensions | 166,9*61,4*25,5 mm (L*L*H) | |||
| Emballage | 415*230*170 mm 20 pièces / CTN | |||
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés avec une entrée de 120 VAC, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. Tolérance : comprend la tolérance de réglage et la régulation de charge. | ||||
| 3. Le bloc d'alimentation est considéré comme un composant qui sera utilisé en combinaison avec l'équipement final. Étant donné que les performances CEM seront affectées par l'installation complète, les fabricants de l'équipement final doivent requalifier la directive CEM sur l'installation complète à nouveau. |
||||
| 4. États par défaut : la courbe de gradation est une courbe gamma 2.2. | ||||
| 5. Concernant les types de charges de pilotes LED pour lesquels le pilote satisfait aux exigences d'émissions harmoniques de ANSI C82.77-10. | ||||
|
|
 |
 |
 |

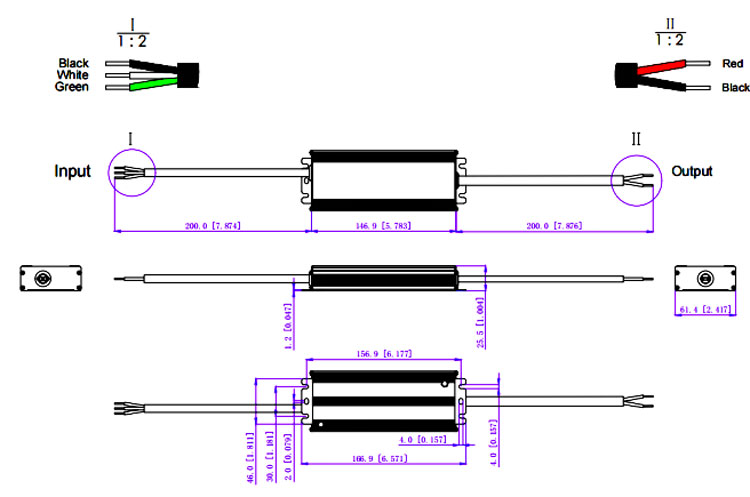

Spécifications mécaniques
Recommandation de disjoncteur miniature :
| Lorsque la tension d'entrée est de 120 VAC, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED adaptés par les disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Remarque：
1. Les quantités ci-dessus de pilotes LED connectés au type C sont recommandées en fonction d'une température ambiante maximale de 50 °C
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de la gradation
Produits associés
|

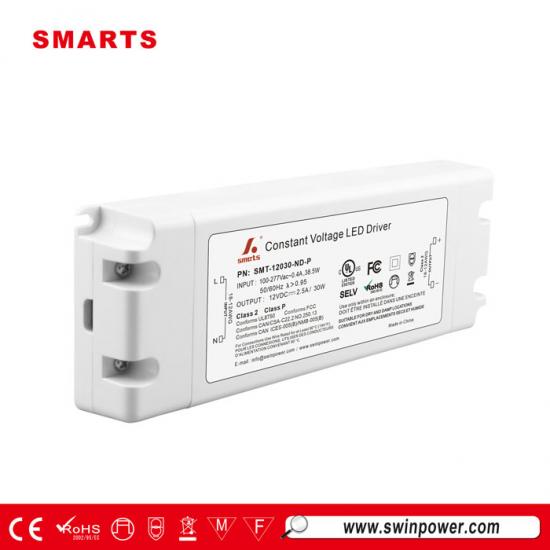

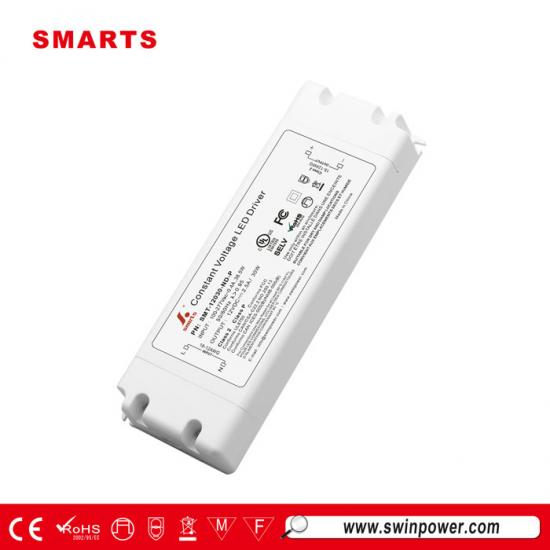

Ce bloc d'alimentation LED non dimmable 30Wprésente une conception intégrée avec un boîtier de raccordement et un boîtier entièrement métallique, garantissant une excellente dissipation thermique, et est livré avec une garantie de 7 ans.
