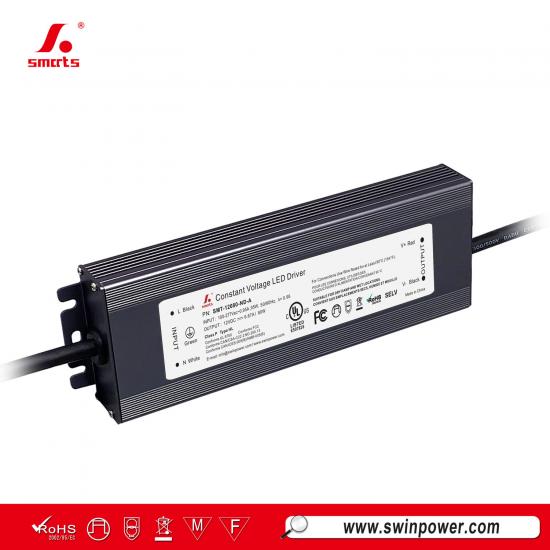

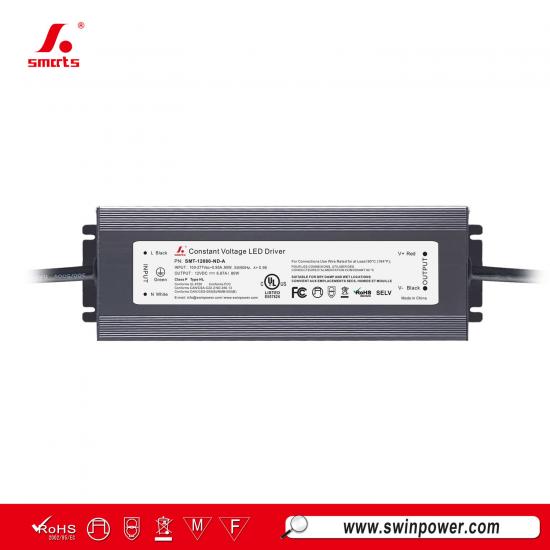

Alimentation LED à tension constante 12 V 24 V 96 W non dimmable 100-277 VAC pour bande LED

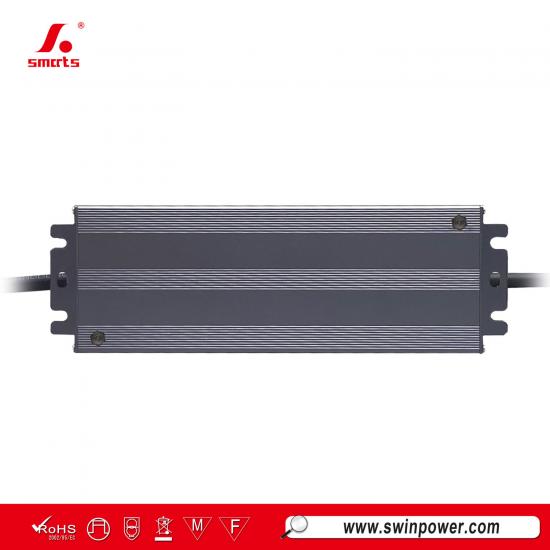

Ce bloc d'alimentation LED non dimmabledispose d'un boîtier en aluminium avec un indice d'étanchéité IP67 et une excellente dissipation thermique. Il intègre plusieurs fonctions de protection, notamment contre les courts-circuits, la surchauffe et les surcharges, et affiche une efficacité de fonctionnement pouvant atteindre 91 %. Certifié UL, il est conforme aux réglementations internationales de sécurité d'éclairage et est principalement commercialisé sur le marché nord-américain.
Spécifications
| Modèle | SMT-24096-ND-A | SMT-48096-ND-A | |
| Certificat | UL / cUL / FCC / Classe P / Type HL / Classe 2 | ||
| Sortie | Tension CC | 24 V | 48 V |
| Tolérance de tension | ±4 % | ±2 % | |
| Régulation de tension | ≤0,5 % | ≤0,5 % | |
| Régulation de charge | ≤4 % | ≤2 % | |
| Courant nominal | 4 A | 2 A | |
| Puissance nominale | 96 W | ||
| Ondulation de tension | 296 mVp-p | 176 mVp-p | |
| Surtension transitoire | |||
| Entrée | Plage de tension | 100-277 VAC | |
| Plage de fréquence | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VAC | >0.98@120VAC | |
| >0.96@277VAC | >0.96@277VAC | ||
| THD (typ.) @ pleine charge | |||
| Efficacité (typ.) @ pleine charge | ≥88.4%@120VAC | ≥89.2%@120VAC | |
| ≥92.0%@277VAC | ≥91.8%@277VAC | ||
| Courant CA (max.) | ≤1.0A @120VAC ≤0.43A@277VAC | ||
| Courant d'appel (typ.) | 51A@50%Ipeak 208us @120VAC,118A@50%Ipeak 452us @277VAC. | ||
| Courant de fuite | |||
| Protection | Court-circuit | Mode hiccup, peut être restauré automatiquement après suppression de l'anomalie | |
| Surcharge | ≥120%, mode courant constant, récupération automatique après exception | ||
| Surchauffe | Lorsque la température ambiante dépasse 55℃ ±5℃, la sortie est désactivée | ||
| Environnement | TEMP. de fonctionnement | -40~+40℃ (voir courbe de réduction de puissance ci-dessous) | |
| Humidité de fonctionnement | 20 - 95%RH sans condensation | ||
| TEMP. de stockage, humidité | -40 ~ +80℃,10 - 95% RH sans condensation | ||
| Coefficient de TEMP. | ±0.03%/℃(0 - 50℃) | ||
| Vibration | 10 ~ 500Hz, 5G 12 minutes/cycle, axes X Y Z 72 minutes chacun | ||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 No.250.13 | |
| Tension de tenue | I/P-O/P:1.88KVac;I/P-FG::1.88KVac;O/P-FG:0.5KVac | ||
| Résistance d'isolement | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% HR | ||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2KV, mode commun 4KV | ||
| Immunité CEM | FCC/ICES ne demandent pas ce test | ||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | ||
| Autres | Poids net | 0,56 KG | |
| Dimensions | 188*61,4*25,5 mm (L*l*H) | ||
| Emballage | 415*230*170 mm 20 pièces / CTN | ||
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés avec une entrée de 120 VCA, une charge nominale et une température ambiante de 25℃. | ||
| 2. Tolérance : comprend la tolérance de réglage et la régulation de charge. | |||
| 3. Le bloc d'alimentation est considéré comme un composant qui sera utilisé en combinaison avec l'équipement final. Étant donné que | |||
| les performances CEM seront affectées par l'installation complète, les fabricants de l'équipement final doivent | |||
| qualifier à nouveau la directive CEM sur l'installation complète. | |||
| 4. Concernant les types de charge de pilote LED pour lesquels le pilote répond aux exigences d'émissions harmoniques de ANSI C82.77-10. | |||
|
|
 |
 |
 |
Spécifications mécaniques
Recommandation de disjoncteur miniature :
| Lorsque la tension d'entrée est de 120 VCA, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C | 10 A | 18 |
| 13 A | 23 | |
| 16 A | 29 | |
| 20 A | 35 | |
| 25 A | 45 | |
| Lorsque la tension d'entrée est de 277 VCA, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Le nombre de pilotes LED |
| Type C | 10 A | 45 |
| 13 A | 58 | |
| 16 A | 72 | |
| 20 A | 89 | |
| 25 A | 112 | |
Remarque：
1. Les quantités ci-dessus de pilotes LED connectés au Type C sont recommandées sur la base d'une température ambiante maximale de 50 °C
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
