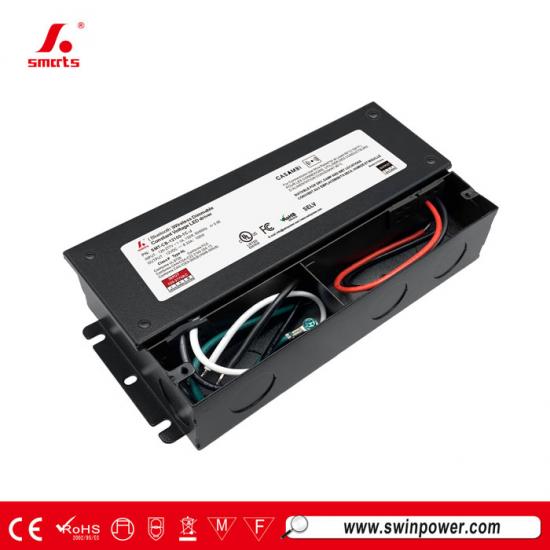

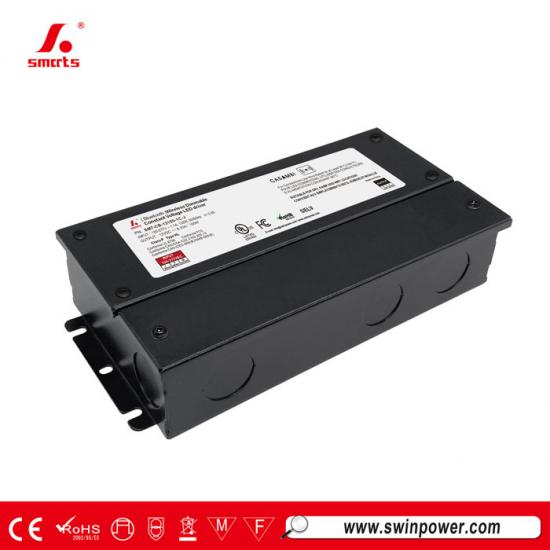

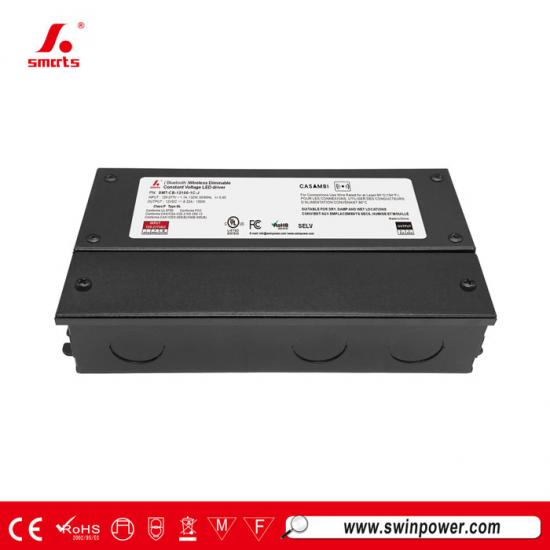

Driver LED à tension constante dimmable CASAMBI 24 V/48 V 96 W avec boîte de jonction
Ce Driver LED dimmable sans fil à tension constante Ce luminaire présente une conception intégrée avec boîte de jonction et boîtier métallique pour une excellente dissipation thermique. Il offre un câblage simple et un contrôle précis de la gradation. Il convient parfaitement aux installations d'éclairage LED intelligent d'intérieur.
Spécification
| Modèle | SMT-CB-24096-xC-J | SMT-CB-48096-xC-J | |
| Certificat | UL / FCC / ICES-005 / TYPE HL / Classe 2 / Classe P / RoHS / REACH | ||
| Sortir | Tension continue | 24V | 48V |
| Tolérance de tension | ±4% | ±2% | |
| Régulation de charge | ±3% | ±2% | |
| Réglementation des lignes | ±1% | ±1% | |
| Courant nominal | 4A | 2A | |
| Puissance nominale | 96W | 96W | |
| ONDULATION ET BRUIT (max.) | 300 mVc-c | 208 mVc-c | |
| tension de dépassement | <3% (pleine charge) <4% (à vide) | ||
| Saisir | Plage de tension | 120-277 V CA | |
| Gamme de fréquences | 50 / 60 Hz | ||
| Facteur de puissance à pleine charge | >0,95 | ||
| THD (typ.) à pleine charge | ≤10% à 120 V CA ≤10% à 277 V CA | ||
| Rendement (typ.) à pleine charge |
87,5 % à 120 V CA
90,0 % à 277 V CA |
88,6 % à 120 V CA
91,9 % à 277 V CA |
|
| Courant alternatif (max.) | 1.1A | ||
| Courant d'appel (typ.) | 49,6 A / 136 µs à 50 % du courant de crête (120 V CA) ; 96,0 A / 146 µs à 50 % du courant de crête (277 V CA). | ||
| Courant de fuite | <0,5 mA | ||
| Protection | Court-circuit | Mode hoquet : récupération automatique après la suppression d'une exception. | |
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | ||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement une fois la température redescendue. | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | ||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA | ||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 1 kV, mode commun 2 kV | ||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||
| Émissions CEM | CFR47 FCC Partie 15 Sous-partie B:2020 ; ANSI C63.4a-2017 ; ICES-005 Édition 5 | ||
| Autres | Poids net | 2 kg | |
| Dimension | 188*95,4*42,7 mm (L*l*H) | ||
| Emballage | 415 x 265 x 270 mm, 20 pièces/carton | ||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | ||
| 2. États par défaut : La tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. | |||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||
|
|
|
|
|
Spécifications mécaniques
1. Câble d'entrée 18AWG, Câble noir (L), câble blanc (N), câble vert (G).
2. Câble de sortie 12AWG (12V), 14AWG (24V/36V/48V), câble rouge (+) vers le côté positif (+), câble noir (-) vers le côté négatif (-).
3. Veuillez vous assurer de connecter correctement ces éléments, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
4. Pas de variation d'intensité, avec antenne externe
Schéma de connexion de gradation
Utilisation substantielle :
UTILISATION DE CASAMBI Fonctionnement :
Produits associés
|

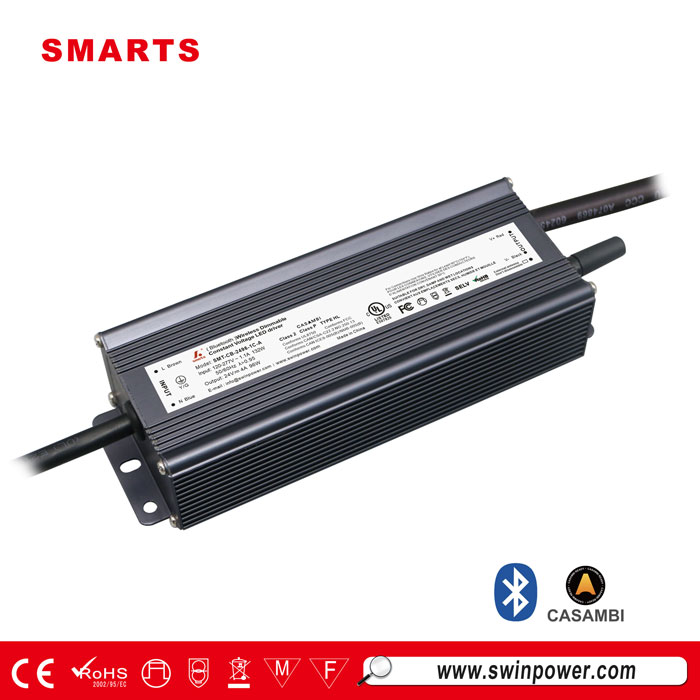

Cette tension constante de 96 W Alimentation LED à intensité variable CASAMBI Disponible avec 1 à 5 canaux, il est doté d'un boîtier entièrement en aluminium pour une excellente dissipation de la chaleur, d'une installation facile et rapide, et est assorti d'une garantie de 7 ans.
