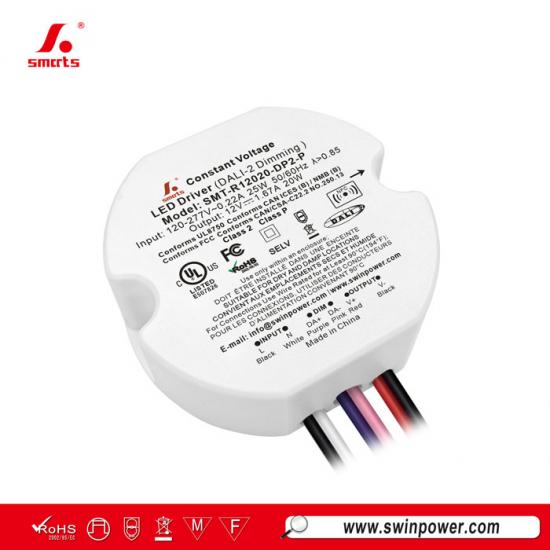

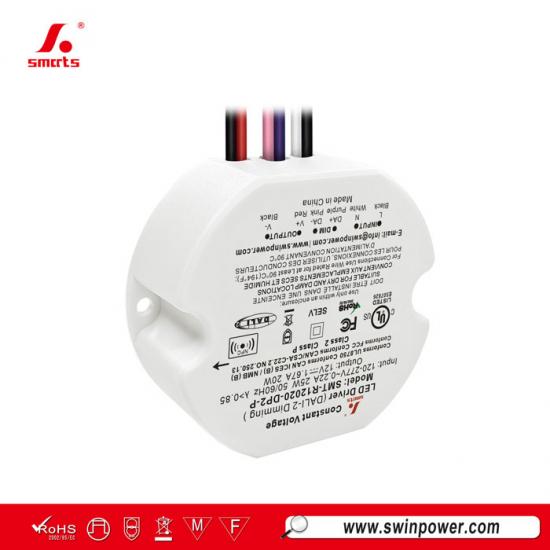

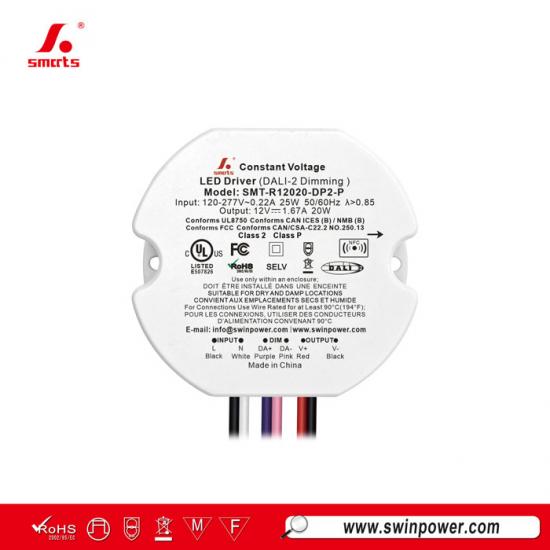

Pilote LED dimmable à tension constante DALI-2 de forme ronde 20W 12V/24V pour éclairage LED
Ceci DALI-2 alimentation électrique LED dimmable à tension constante avec boîtier étanche d'excellente qualité offrant un gradation fluide, stable et sans scintillement sur une plage de 0,1 % à 100 %. Elle bénéficie d'une garantie exceptionnelle de 7 ans.n
Spécifications
| Modèle | SMT-R12020-DP2-P | SMT-R24020-DP2-P | SMT-R48020-DP2-P | |
| Certificat | UL en attente / CE / UKCA / SELV / ROHS / REACH | |||
| Sortie | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±3% | ±2% | ±2% | |
| Régulation de charge | ±2% | ±1% | ±1% | |
| Régulation de tension | ±0,5% | |||
| Courant nominal | 1.67A | 0.83A | 0.42A | |
| Puissance nominale | 20W | |||
| Dépassement | 10% | 5% | 5% | |
| Entrée | Plage de tension | 220-240VAC(EU) & 120-277VAC(US) | ||
| Plage de fréquence | 47 - 63Hz | |||
| Facteur de puissance @ pleine charge | 0.97@120VAC 0.92@230VAC 0.84@277VAC | |||
| THD (typ.) @ pleine charge | ≤10%@120VAC ≤12%@230VAC ≤15%@277VAC | |||
| Rendement @ pleine charge | 82%@120VAC 82.5%@230VAC 82%@277VAC |
85.5%@120VAC 86%@230VAC 85.5%@277VAC |
86%@120VAC 86%@230VAC 85%@277VAC |
|
| Courant AC (max.) | 0.22A | |||
| Courant d'appel (typ.) | 2.28A, 35us @50%Ipeak 120VAC 3.92A, 50us @50%Ipeak 230VAC 4.68A, 40us @50%Ipeak 277VAC |
|||
| Courant de fuite | ||||
| Protection | Court-circuit | La tension de sortie est coupée et se rétablit automatiquement après la suppression de la condition de défaut. | ||
| Surcharge | 105%~110% mode de fonctionnement intermittent, se rétablit automatiquement après la suppression de la condition de défaut. | |||
| Surchauffe | Lorsque la température ambiante dépasse 50 °C ±5 °C, la sortie est désactivée. | |||
| Environnement | TEMP. de fonctionnement | -40~+50℃ (voir ci-dessous la courbe de déclassement) | ||
| Humidité de fonctionnement | 20 - 90%RH sans condensation | |||
| TEMP. de stockage, humidité | -40 - +80℃, 10 - 95% RH sans condensation | |||
| Coefficient de TEMP. | ±0.03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500 Hz, 2G, 10 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | EN61347-1 ; EN61347-2-13 UL8750 ; CAN/CSA-C22.2 n° 250.13 |
||
| Tension de tenue | E/S-E/S : 3,75 kVCA (UE) E/S-E/S : 1,88 kVCA (États-Unis) |
|||
| Résistance d'isolation | E/S-E/S : 100 MΩ / 500 VCC / 25 ℃ / 70 % HR | |||
| Immunité CEM | EN61547 ; EN61000-4-2,3,4,5,6,11 FCC/ICES ne demandent pas ce test. |
|||
| Émissions CEM | EN55015 ; EN61000-3-2,3 FCC Partie 15 Sous-partie B |
|||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2 kV | |||
| Autres | Poids net | 0,138 KG | ||

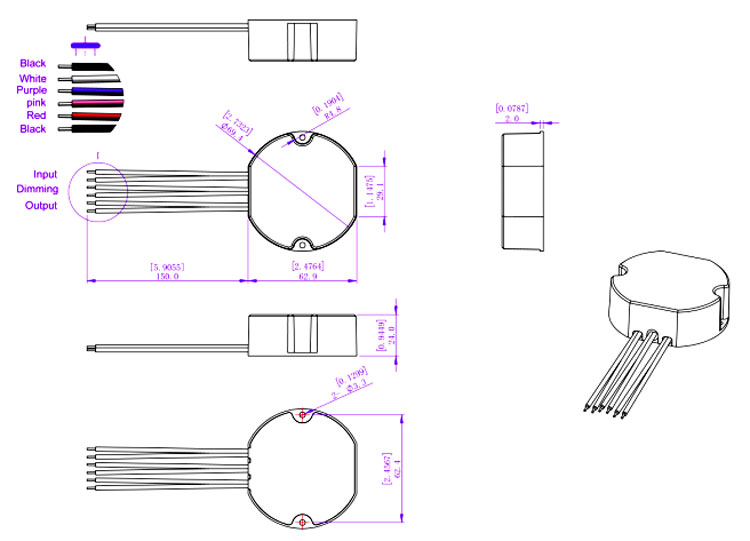

| Dimensions | 69,4*62,9*24,0 mm (Φ*L*H) | |||
| Emballage | 385*290*190 mm 80 pièces/carton | |||
| Remarques | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une entrée de 230 V, une charge nominale et une température ambiante de 25 ℃. 2. États par défaut : Le niveau de tension de sortie est le niveau 1. (voir le tableau des niveaux de réglage de tension NFC ci-dessous) La fréquence de sortie est de 4 kHz. La courbe de gradation est une courbe logarithmique. |
|||
|
|
 |
 |
 |
Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 VCA, le nombre de pilotes LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure nominal : 6 kA) |
10 A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED adaptés par disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (capacité de coupure : 6 kA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED adaptés par disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (capacité de coupure : 6 kA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Remarque：
1. Les quantités ci-dessus de pilotes LED connectés sur le Type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre américain des fils | |
| Fil d'entrée | 1015 2*18 AWG 0.824mm2\Noir(L), Blanc(N) |
| Fil de sortie | 1015 2*22 AWG 0.326mm2\Rouge(V+), Noir(V-) |
| Fil électronique de variation | 1015 2*22 AWG 0.326mm2\Violet(DIM+), Rose(DIM-) |
Fonctionnement de la variation

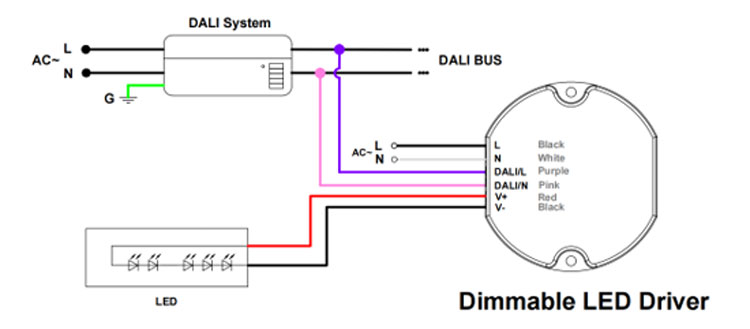

Schéma de connexion pour variateur DALI :

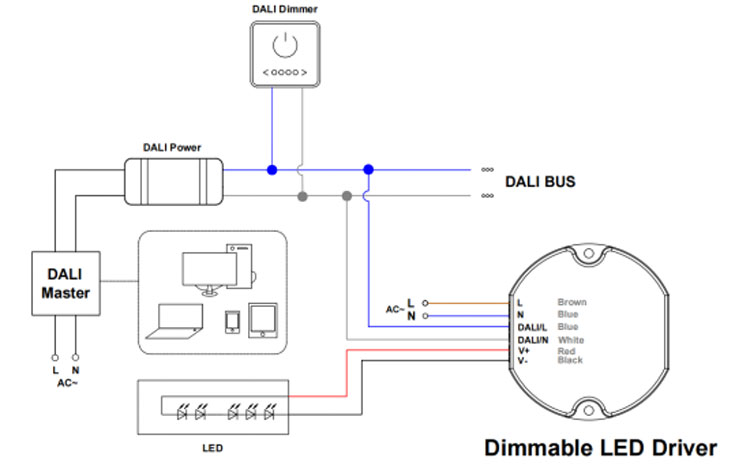

Schéma de connexion pour système DALI :
Fonction NFC
 |
 |
 |
 |
|
Application ProNFC |
Appareils portables NFC |
Téléchargement IOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie via NFC
La tension de sortie peut être lue et écrite par un téléphone mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
en se rapprochant de la zone du signal NFC du pilote LED à variation.
| Niveau de réglage de la tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Définissez facilement l'adresse par NFC
L'adresse peut être lue et écrite par un téléphone mobile avec l'application Set NFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) en s'approchant de la zone de signal NFC du pilote LED dimmable.
Produits associés
|
Ce alimentation LED 20 W à variation TRIAC présente une conception de boîtier en plastique compacte, légère et facile à installer. Elle offre une excellente compatibilité avec la plupart des variateurs TRIAC du marché, garantissant une variation fluide et stable, et bénéficie d'une garantie étendue de 7 ans.
Modèle :SMT-R12020-VT-P Tension d'entrée : 100-277Vac
Mode de variation : variation TRIAC
|
