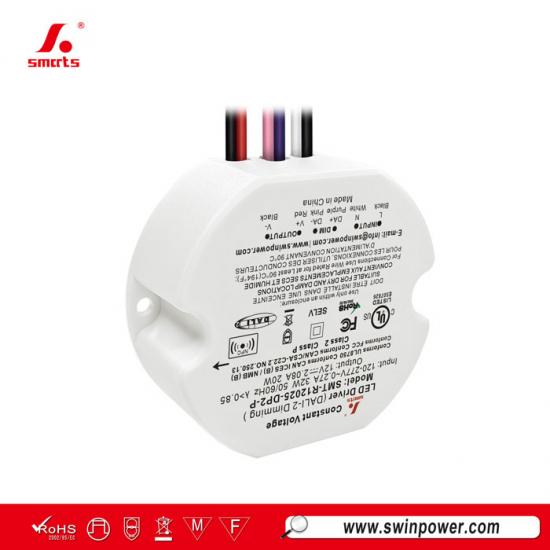

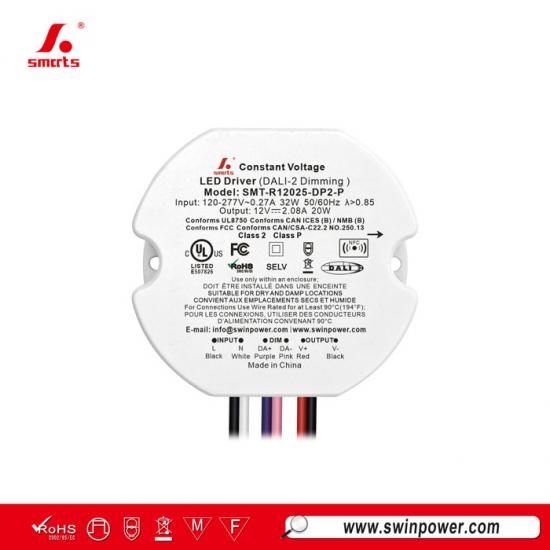

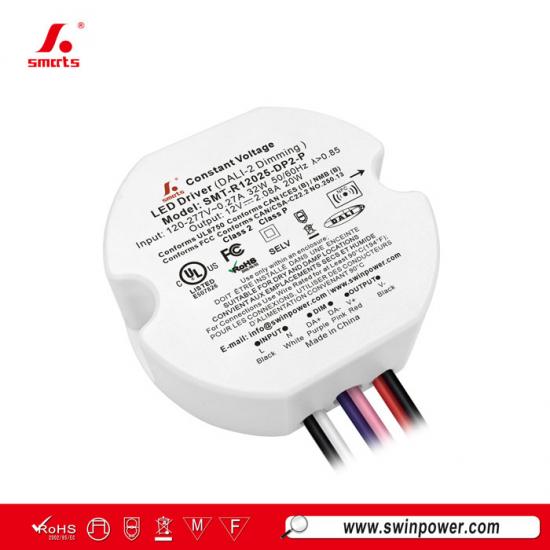

Alimentation LED à tension constante 25 W de forme ronde, dimmable DALI-2, 12 V/24 V pour intérieur
Ce pilote LED dimmable DALI-2 25 W, logé dans un boîtier plastique rond, offre une gradation fluide, stable et sans scintillement sur une plage de 0,1 à 100 %. Il dispose d'un module de programmation intelligent NFC intégré, permettant le réglage de la tension de sortie et la configuration du code d'adresse via une application NFC.
Spécifications
| Modèle | SMT-R12025-DP2-P | SMT-R24025-DP2-P | SMT-R48025-DP2-P | |
| Certificat | UL en attente / CE / UKCA / SELV / ROHS / REACH | |||
| Sortie | Tension nominale CC | 12 V | 24 V | 48 V |
| Tolérance de tension | ±3 % | ±2 % | ±2 % | |
| Régulation de charge | ±2 % | ±1 % | ±1 % | |
| Régulation de tension | ±0,5 % | |||
| Courant nominal | 2,08 A | 1,04 A | 0,52 A | |
| Puissance nominale | 25 W | |||
| Dépassement | 10 % | 5 % | 5 % | |
| Entrée | Plage de tension | 220-240 VAC (UE) & 120-277 VAC (États-Unis) | ||
| Plage de fréquence | 47 - 63Hz | |||
| Facteur de puissance à pleine charge | 0.98@120VAC 0.93@230VAC 0.88@277VAC | |||
| DHT (typ.) à pleine charge | ≤6%@120VAC ≤10%@230VAC ≤13%@277VAC | |||
| Rendement à pleine charge | 81.2%@120VAC 82.4%@230VAC 82%@277VAC |
85.4%@120VAC 86.4%@230VAC 86%@277VAC |
86.5%@120VAC 87%@230VAC 86%@277VAC |
|
| Courant CA (max.) | 0.26A | |||
| Courant d'appel (typ.) | 2.28A, 35us @50%Ipeak 120VAC 3.92A, 50us @50%Ipeak 230VAC 4.68A, 40us @50%Ipeak 277VAC |
|||
| Courant de fuite | ||||
| Protection | Court-circuit | Tension de sortie coupée, récupération automatique après suppression de la condition de défaut. | ||
| Surcharge | Mode hoquet 105%~110%, récupération automatique après suppression de la condition de défaut. | |||
| Surchauffe | Lorsque la température ambiante dépasse 50°C ±5°C, la sortie est désactivée. | |||
| Environnement | TEMP. de fonctionnement | -40~+50℃ (voir ci-dessous la courbe de déclassement) | ||
| Humidité de fonctionnement | 20 - 90%RH sans condensation | |||
| TEMP. de stockage, humidité | -40 - +80℃,10 - 95% RH sans condensation | |||
| Coefficient de TEMP. | ±0.03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500Hz, 2G 10 minutes/cycle, axes X Y Z 72minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | EN61347-1 ; EN61347-2-13 UL8750 ; CAN/CSA-C22.2 No.250.13 |
||
| Tension de tenue | E/P-S/P : 3,75 KVCA (UE) E/P-S/P : 1,88 KVCA (États-Unis) |
|||
| Résistance d'isolement | E/P-S/P : 100 MΩ / 500 VCC / 25℃ / 70 % HR | |||
| Immunité CEM | EN61547 ; EN61000-4-2,3,4,5,6,11 FCC/ICES ne demandent pas ce test. |
|||
| Émission CEM | EN55015 ; EN61000-3-2,3 FCC Partie 15 Sous-partie B |
|||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2 kV | |||
| Autres | Poids net | 0,138KG | ||
| Dimensions | 69,4*62,9*24,0mm (Φ*L*H) | |||
| Emballage | 385*290*190mm 80pcs/CTN | |||
| Remarques | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une entrée de 230 V, une charge nominale et une température ambiante de 25℃. 2. États par défaut : Le niveau de tension de sortie est le niveau 1. (voir le tableau des niveaux de régulation de tension NFC ci-dessous) La fréquence de sortie est de 4 kHz. La courbe de gradation est une courbe logarithmique. |
|||
|
|
 |
 |
 |
Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure nominal : 6 KA) |
10 A | 55 |
| 13 A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6 KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6 KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Remarque：
1. Les quantités ci-dessus de pilotes LED connectés au Type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil américain | |
| Fil d'entrée | 1015 2*18 AWG 0.824mm2\Noir(L),Blanc(N) |
| Fil de sortie | 1015 2*22 AWG 0.326mm2\Rouge(V+),Noir(V-) |
| Fil électronique de gradation | 1015 2*22 AWG 0.326mm2\Violet(DIM+),Rose(DIM-) |
Fonctionnement de la gradation
Schéma de connexion pour variateur DALI :
Schéma de connexion pour système DALI :
Fonction NFC
 |
 |
 |
 |
|
Application ProNFC |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie par NFC
La tension de sortie peut être lue et écrite par un mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
en le rapprochant de la zone du signal NFC du pilote LED gradable.
| Niveau de réglage de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12,0V | 12,2V | 12,3V | 12,5V | 12,6V | 12,8V | 13,0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application Set NFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) en le rapprochant de la zone de signal NFC du pilote LED dimmable.
