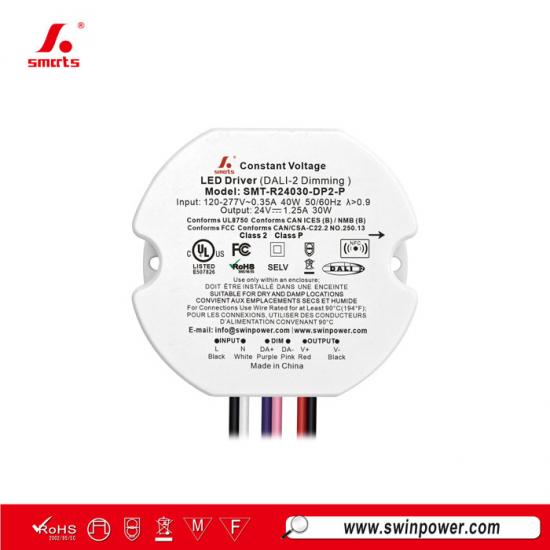

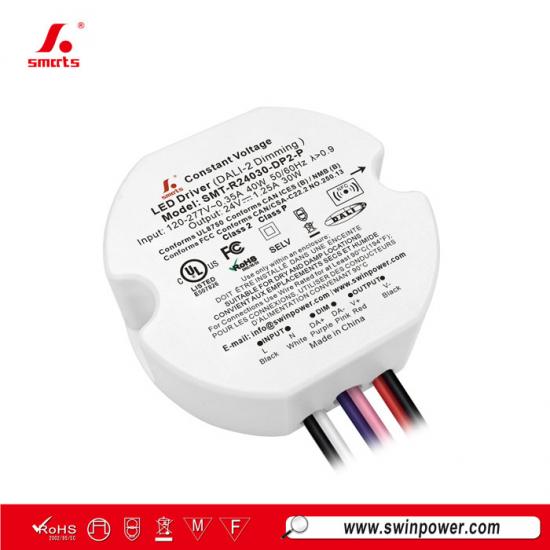

Driver LED à tension constante dimmable DALI-2 24 V 30 W de forme ronde pour bande LED
Ce compact DALI-2 bloc d’alimentation LED dimmable dispose d’un réglage de la tension de sortie et d’une configuration d’adresse via une application NFC, ce qui le rend idéal pour les projets d’éclairage LED intelligent intérieur. Il est conforme aux normes mondiales de sécurité d’éclairage et bénéficie d’une garantie prolongée de 7 ans.
Spécifications
| Modèle | SMT-R24030-DP2-P | |
| Certificat | UL en attente / CE / UKCA / SELV / ROHS / REACH | |
| Sortie | Tension nominale CC | 24 V |
| Tolérance de tension | ±2 % | |
| Régulation de charge | ±1 % | |
| Régulation de tension | ±0,5 % | |
| Courant nominal | 1,25 A | |
| Puissance nominale | 30 W | |
| Dépassement | 5 % | |
| Entrée | Plage de tension | 220-240 VCA (UE) & 120-277 VCA (États-Unis) |
| Plage de fréquence | 47 - 63 Hz | |
| Facteur de puissance à pleine charge | >0,98 à 120 VCA >0,95 à 230 VCA >0,89 à 277 VCA | |
| THD (typ.) à pleine charge | ≤8 % à 120 VCA ≤10 % à 230 VCA ≤12 % à 277 VCA | |
| Efficacité à pleine charge | 85,5 % à 120 VCA 86,5 % à 230 VCA 86 % à 277 VCA | |
| Courant CA (max.) | 0,29 A | |
| Courant d’appel (typ.) | 2,08 A, 54 µs @50 % Ipeak 120 VCA 3,76 A, 55 µs @50 % Ipeak 230 VCA 4.48A, 53us @50%Ipeak 277VAC |
|
| Courant de fuite | ||
| Protection | Court-circuit | Tension de sortie coupée, se rétablit automatiquement après suppression de la condition de défaut. |
| Surcharge | 105%~110% mode hiccup, se rétablit automatiquement après suppression de la condition de défaut. | |
| Surchauffe | Lorsque la température ambiante dépasse 50°C±5°C, la sortie est désactivée. | |
| Environnement | TEMP. de fonctionnement | -40~+50℃ (voir courbe de réduction de puissance ci-dessous) |
| Température du boîtier (Tc) | 90℃ | |
| Humidité de fonctionnement | 20 - 90% HR sans condensation | |
| TEMP. de stockage, humidité | -40 - +80℃, 10 - 95% HR sans condensation | |
| Coefficient de TEMP. | ±0,03%/℃(0 - 50℃) | |
| Vibration | 10 ~ 500Hz, 2G 10 minutes/cycle, axes X Y Z 72minutes chacun | |
| Sécurité et CEM | Normes de sécurité | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 No.250.13 |
| Tension de tenue | E/S-S:3,75KVAC (EU) E/S-S: 1,88KVAC (US) |
|
| Résistance d'isolement | E/S-S:100MΩ / 500VDC / 25℃ / 70% HR | |
| Immunité CEM | EN61547; EN61000-4-2,3,4,5,6,11 FCC/ICES ne demandent pas ce test. |
|
| Émission CEM | EN55015; EN61000-3-2,3 FCC Partie 15 Sous-partie B |
|
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2 kV | |
| Autres | Poids net | 0,193KG |
| Dimension | 74,4*66,4*24,0mm (Φ*L*H) | |
| Emballage | 385*290*190mm 80pcs/CTN | |
| Remarques | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une entrée de 230V, une charge nominale et une température ambiante de 25℃. 2. États par défaut : Le niveau de tension de sortie est le niveau 1. (voir le tableau des niveaux de réglage de tension NFC ci-dessous) La fréquence de sortie est de 4KHZ. La courbe de variation d'intensité est une courbe logarithmique. |
|
|
|
 |
 |
 |
Spécifications mécaniques
| Lorsque la tension d'entrée est de 120Vac, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6KA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Lorsque la tension d'entrée est de 230Vac, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure : 6 KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Remarque :
1. Les quantités ci-dessus de pilotes LED connectés au type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil américain | |
| Fil d'entrée | 1015 2*18 AWG 0.824mm2\Noir(L), Blanc(N) |
| Fil de sortie | 1015 2*22 AWG 0.326mm2\Rouge(V+), Noir(V-) |
| Fil électronique de gradation | 1015 2*22 AWG 0.326mm2\Violet(DIM+), Rose(DIM-) |
Fonctionnement de la gradation
Schéma de connexion pour variateur DALI :
Schéma de connexion pour système DALI :
Fonction NFC
 |
 |
 |
 |
|
Application ProNFC |
Dispositifs portables NFC |
Téléchargement IOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie par NFC
La tension de sortie peut être lue et écrite par un mobile avec l'application ProNFC ou un appareil portatif NFC (appareil de lecture et d'écriture NFC : NFC-RW)
en étant proche de la zone de signal NFC du pilote LED à intensité variable.
| Niveau de réglage de la tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13.5V |
| 24V | 24.0V | 24.2V | 24.4V | 24.7V | 24.9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Définir facilement l’adresse par NFC
L’adresse peut être lue et écrite par un mobile avec l’application Set NFC ou un appareil portable NFC (appareil de lecture et d’écriture NFC : NFC-RW) en le plaçant près de la zone de signal NFC du pilote LED dimmable.
Produits associés
|

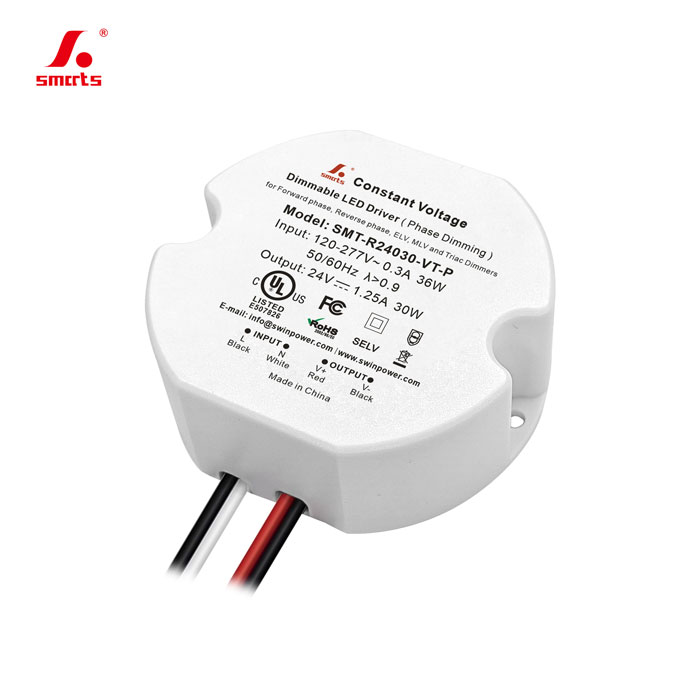

Ce bloc d’alimentation LED 24 V 30 W dimmable TRIACest doté d’un boîtier en plastique rond conçu pour une excellente dissipation thermique. Sa taille compacte permet une installation rapide et facile, ce qui le rend idéal pour les projets d’éclairage LED intelligent.
