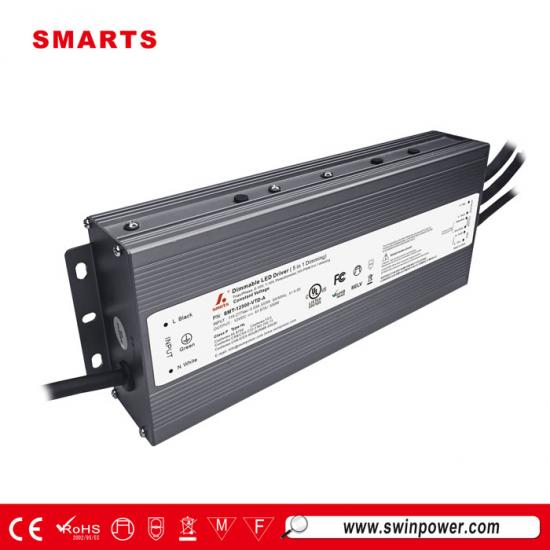

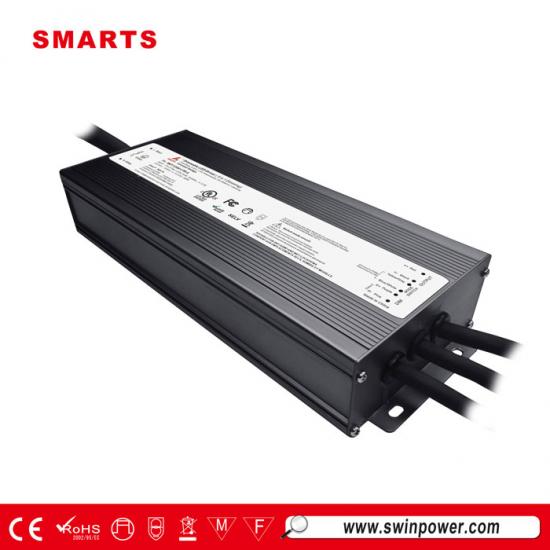

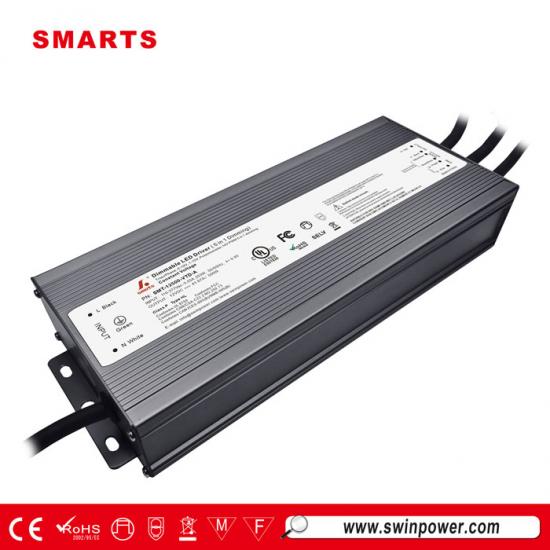

Nouvelle mise à niveaualimentation LED à intensité variable triac et 0-10 VMode de fonctionnement à tension constante, rendement jusqu'à 93 %, avec protection contre les courts-circuits, les surchauffes et les surcharges. Plage de variation de 0 à 100 % en douceur et sans scintillement.
Spécification
| Modèle | SMT-12500-VTD-A | SMT-24500-VTD-A | SMT-36500-VTD-A | SMT-48500-VTD-A | |
| Certificat | UL / FCC / Type HL / Classe P / SELV / CE / RoHS / REACH | ||||
| Sortir | Tension continue | 12V | 24 V | 36V | 48V |
| Ajuster la tension | - | - | - | ||
| Tolérance de tension | ±1,5% | ±1% | ±1% | ±1% | |
| Régulation de tension | ≤ 0,5 % | ||||
| Courant nominal | 41,67A | 20,84A | 13,89A | 10,42A | |
| Puissance nominale | 500 W | ||||
| Régulation de charge | ±1% | ||||
| Saisir | Plage de tension | 110-277 VCA | |||
| Gamme de fréquences | 47 - 63 Hz | ||||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 VCA 0,95 à 277 VCA | ||||
| THD (typ.) à pleine charge | <20 % à 120 VCA et 277 VCA | ||||
| Efficacité (typ.) à pleine charge | ≥ 90 % à 120 VCA ; ≥ 92,5 % à 277 VCA |
≥ 90,2 % à 120 VCA ; ≥ 93 % à 277 VCA |
≥ 90,2 % à 120 VCA ; ≥ 93 % à 277 VCA |
≥ 90,2 % à 120 VCA ; ≥ 93 % à 277 VCA |
|
| Courant alternatif (max.) | 5,3 A | ||||
| Alimentation en veille | ≤ 0,5 W | ||||
| Courant d'appel (typ.) | 43 A, 810 µs à 50 % de la tension de pointe 110 VCA ; 76 A, 148 µs à 50 % de la tension de pointe 277 VCA | ||||
| Courant de fuite | < 0,5 mA | ||||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |||
| Surcharge | ≤120% Mode Hiccup, récupère automatiquement une fois la condition de défaut supprimée | ||||
| Surchauffe | 100℃±10℃ arrêt de la tension de sortie, récupération automatique après refroidissement | ||||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |||
| Humidité de travail | 20 - 90 % HR sans condensation | ||||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||||
| Sécurité et CEM | Normes de sécurité | UL8750 (États-Unis) | |||
| Tension de tenue | E/S/P : 1,8 kVCA | ||||
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | ||||
| Émission CEM | Partie 15, sous-partie B de la FCC ; | ||||
| Test d'immunité aux surtensions | Mode différent : 2 kV, mode commun : 4 kV | ||||
| Autres | Poids net | 1,98 kg | |||
| Dimension | 284*109*48,5 mm (L*l*H) | ||||
| Emballage | 380*305*160mm 5 pièces / carton | ||||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||||
| 2. Sous une faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | |||||
|
|
 |
 |
 |

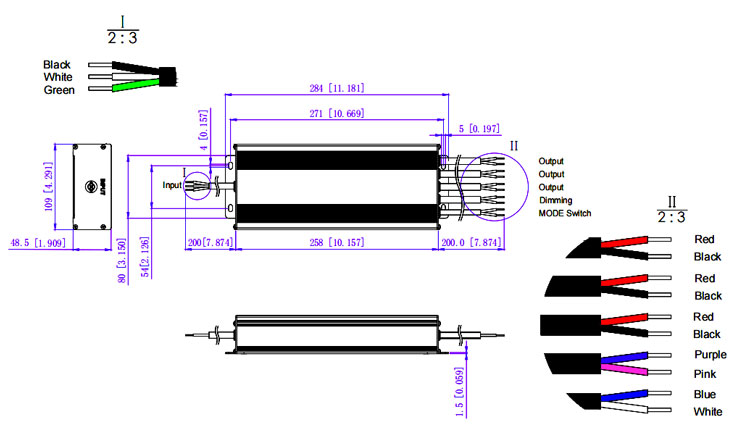

Spécifications mécaniques
| calibre de fil américain | |
| DT601 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Fil de sortie (12 V) | Rouge (V+) Noir (V-)(2*14AWG) |
| Rouge (V+) Noir (V-)(2*14AWG) | |
| Rouge (V+) Noir (V-)(2*14AWG) | |
| Fil de sortie (24 V) | Rouge (V+) Noir (V-)(2*14AWG) |
| Rouge (V+) Noir (V-)(2*14AWG) | |
| Fil de sortie (36 V et 48 V) | Rouge (V+) Noir (V-)(2*14AWG) |
| Fil de gradation | Violet (D+) Rose (D-)(2*18AWG) |
| Fil de commutation de mode | Bleu et blanc (2*18AWG) |
| Connecte le mode bleu et blanc : PWM | |
| Déconnecte le mode Blue&White:VR. | |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.
Fonctionnement de la gradation
Utiliser deux méthodes de gradation en même temps,vous devez vous assurer que l'éclairage LED est à la luminosité maximale. Vous pouvez alors utiliser l'autre gradation ;
l Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/Triac ou un système d'éclairage.
2. Fonctionnement avec des variateurs ou systèmes d'éclairage à phase directe/bord d'attaque, MLV et à phase inverse/bord de fuite, ELV, TRIAC.
3. La charge minimale est d'environ 20 %
4. Veuillez essayer d'utiliser des variateurs avec une puissance au moins 1,5 fois supérieure à la puissance de sortie du pilote.
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
