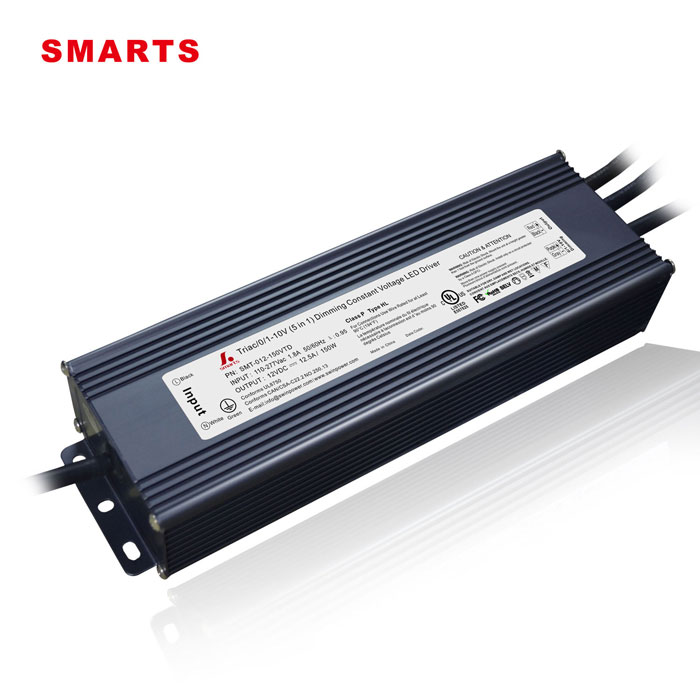

Bande lumineuse LED étanche IP67 24 V, intensité variable, 150 W, tension constante, pour l'extérieur
Plage de tension d'entrée universelle 100-277 VCA.Pilote LED à tension constante dimmable 5 en 1Boîtier en aluminium, indice d'étanchéité IP67, adapté à l'éclairage extérieur des espaces humides. Garantie 7 ans.
Spécification
| Modèle | SMT-12150-VTD-A | SMT-24150-VTD-A | SMT-36150-VTD-A | SMT-48150-VTD-A | |
| Certificat | |||||
| Sortir | Tension continue | 12V | 24 V | 36V | 48V |
| Tolérance de tension | ±4% | ±3% | ±3% | ±2% | |
| Régulation de tension | ≤ 0,5 % | ≤ 0,5 % | ≤ 0,5 % | ≤ 0,5 % | |
| Régulation de charge | ≤ 3% | ≤ 2% | ≤1% | ≤1% | |
| Courant nominal | 12,5 A | 6,25 A | 4.17A | 3.125 | |
| Puissance nominale | 150 W | ||||
| Ondulation de tension | 250 mVp-p | 250 mVp-p | 250 mVp-p | 250 mVp-p | |
| Tension de dépassement | <1% (pleine charge), <2% (sans charge) | ||||
| Réglage de la tension de sortie | 12-13 V | 24-26 V | 36-38V | 48-50 V | |
| Sélection du mode de sortie | Lorsque le fil noir et le fil blanc/gris de la borne de sortie sont court-circuités, cela indique le mode de modulation de largeur d'impulsion (MLI). Lorsqu'ils sont déconnectés, cela indique le mode de régulation de tension (VR) de la modulation de tension continue. | ||||
| Le changement de mode de sortie nécessite que l'alimentation soit coupée pendant 3 secondes, puis remise sous tension pour que le changement de mode prenne effet. | |||||
| Saisir | Plage de tension | 120-277 VCA | |||
| Gamme de fréquences | 47 - 63 Hz | ||||
| Facteur de puissance (typ.) | >0,98 à 120 VCA >0,97 à 277 VCA |
>0,98 à 120 VCA >0,97 à 277 VCA |
>0,98 à 120 VCA >0,97 à 277 VCA |
>0,98 à 120 VCA >0,97 à 277 VCA |
|
| THD (typ.) à pleine charge | <15% à 120 V <15% à 277 V | ||||
| Efficacité (typ.) à pleine charge | ≥ 86,0 % à 120 VCA ≥ 89,5 % à 277 VCA |
≥ 89,0 % à 120 VCA ≥ 92 % à 277 VCA |
≥ 89,0 % à 120 VCA ≥ 92,5 % à 277 VCA |
≥ 89,0 % à 120 VCA ≥ 91,5 % à 277 VCA |
|
| Courant alternatif (max.) | ≤1,7A à 120VAC ≤0,68A à 277VAC | ||||
| Alimentation en veille | ≤ 0,5 W | ||||
| Courant d'appel (typ.) | 68 A 208 µs à 50 % de la valeur de crête 120 VCA 100 A 452 µs à 50 % de la valeur de crête 277 VCA | ||||
| Courant de fuite | < 0,5 mA | ||||
| Protection | Court-circuit | Mode hoquet, peut être automatiquement restauré après une suppression anormale | |||
| Surcharge | ≤120 %, mode courant constant, récupération automatique après exception | ||||
| Surchauffe | Lorsque la température de la coque atteint 100℃±10℃, l'alimentation électrique coupe la sortie, la chute de température peut être automatiquement restaurée | ||||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |||
| Humidité de travail | 20 - 90 % HR sans condensation | ||||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axe X Y Z 72 minutes chacun | ||||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 | |||
| Tension de tenue | Entrée/sortie : 1,88 kVca ; Entrée/sortie-sortie : 1,88 kVca ; Sortie/sortie-sortie : 0,5 kVca | ||||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||||
| Immunité CEM | La FCC/ICES ne demande pas ce test | ||||
| Émission CEM | Partie 15, sous-partie B de la FCC | ||||
| Autres | Poids net | 0,8 kg | |||
| Dimension | 200*78*25,1 mm (L*l*H) | ||||
| Emballage | 495*245*200mm 20 pièces / carton | ||||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | |||||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants de l'équipement final doivent à nouveau se conformer à la directive CEM pour l'ensemble de l'installation. | |||||
| 4. États par défaut : Le mode de sortie est une sortie PWM par défaut. La courbe de gradation est une courbe gamma2.2. |
|||||
| 5. Concernant les types de charge du pilote LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||||
|
|
 |
 |
 |
Spécifications mécaniques
| calibre de fil américain | |
| DT61 | |
| Câble d'entrée version 12V & 24V & 36V & 48V | |
| Fil de sortie | |
| Câble en caoutchouc SJOW 18 AWG rouge (+) et noir (-) (2 x 0,824 mm²) (versions 36 V et 48 V) | |
| Fil de commutation de fonction version 12V & 24V & 36V & 48V | |
| Fil de gradation version 12V & 24V & 36V & 48V | |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.
Fonctionnement de la gradation
Utiliser deux méthodes de gradation en même temps,vous devez vous assurer que l'éclairage LED est à la luminosité maximale. Vous pouvez alors utiliser l'autre gradation ;
l Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/Triac ou un système d'éclairage.
2. Fonctionnement avec des variateurs ou systèmes d'éclairage à phase directe/bord d'attaque, MLV et à phase inverse/bord de fuite, ELV, TRIAC.
3. La charge minimale est d'environ 20 %
4. Veuillez essayer d'utiliser des variateurs avec une puissance au moins 1,5 fois supérieure à la puissance de sortie du pilote.
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
