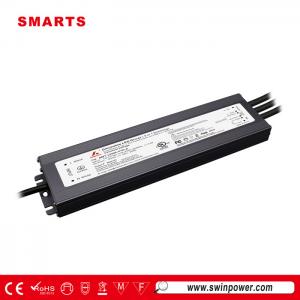

100-277VAC TRIAC & 0 10V Boîte de jonction du pilote LED Tension constante 60W 12V / 24V / 36V / 48V
SmartSpower nouveau 5 po d'alimentation LED dimmable a un court-circuit / une protection contre la température / surcharge Il a des exigences de charge ultra-bas et peut fonctionner parfaitement à une charge de 20% à 100% La plage de gradation est lisse et sans scintillement entre 0 et 100% Il a une garantie de 7 ans
Spécification
| Modèle | SMT-12060-VTD-P | SMT-24060-VTD-P | SMT-36060-VTD-P | SMT-48060-VTD-P | |
| Certificat | UL / CUL / FCC / CLASSE 2 / CLASSE P / SELV / CE / ROHS / RECH | ||||
| Sortir | Tension de courant continu | 12V | 24V | 36V | 48v |
| Plage de tension affinée | 12-13 5V | 24-26v | 36-38V | 48-50v | |
| Courant nominal | 5A | 2 5A | 1 67a | 1 25A | |
| Tolérance actuelle | Â ± 0 5V | ||||
| Puissance nominale | 60W | ||||
| Régulation de chargement | ●¤2% | ●¤1% | ●¤1% | ●¤1% | |
| Régulation de tension | ●¤0. 5% | ||||
| Sélection du mode de gradin | PWM & VR deux modes pour le mode PWM ChoiceOn pour le mode VR | ||||
| Powerofftill tricoèdres, alors puissance-onformodeswitch | |||||
| Saisir | Plage de tension | 100-277vac | |||
| Gamme de fréquences | 47 - 63Hz | ||||
| Facteur de puissance à pleine charge | ● ¥0.98@120vac ● ¥0.95@277vac | ● ¥0.98@120vac ● ¥0.95@277vac | ● ¥0.98@120vac ● ¥0.95@277vac | ● ¥0.98@120vac ● ¥0.95@277vac | |
| Efficacité à pleine charge | ● ¥ 82% à 120vac ● 84% ¥ @ 277VAC | ● ¥ 82% à 120vac ● 84% ¥ @ 277VAC | ● ¥ 82% à 120vac ● 84% ¥ @ 277VAC | ● ¥ 83% @ 120VAC ● 85% ¥ @ 277VAC | |
| Courant CA (max.) | ● ¤0 8a | ||||
| Thd(typ.)@full charge | ● ¤20% @ 120vac ● ¤20% @ 277VAC | ||||
| Surtension de la foudre | Ligne à ligne: 2kV | ||||
| Courant inrush (typ.) | 16a, 50% ipeak232us @ 120vac36a, 50% ipeak248us @ 277vac | ||||
| Courant de fuite | ● ¤0 5ma | ||||
| Protection | Court-circuit | HiccuporConstant CurrentMode, Re-PowerontoreCoverAfterFaultConditionReved | |||
| En surcharge | ● Mode de courant constant de 120% ¥ (puissance limitée), récompenser automatiquement après la condition de la condition | ||||
| Surestiné | Température de surface de la coquille 100 ● â ± 10 ● Arrêtez la tension O / P et récupérez automatiquement après refroidissement | ||||
| Environnement | Température de travail | -40 ~ + 60 ● (voir ci-dessous la courbe de rétrécation) | |||
| Humidité de travail | 20 à 90% | ||||
| TEMT de stockage ,Humidité | -40 - + 80 ●, 10 - 95% RHNON-CONDENSING | ||||
| Temp coefficient | ±0. 03%/●(0 - 50●) | ||||
| Vibration | 10 ~ 500 Hz, 2g 12min / 1 cycle, période pendant 72 minutes chacun le long des axes x, y, z | ||||
| Sécurité et EMC | Normes de sécurité | UL8750UL1310 (États-Unis) | |||
| Émission de CEM | EN55015 EN61000-3-2,3 (● charge de 50% ¥) FCCPART 15SUBPARTB (US) | ||||
| Immunité EMC | FCC / ICES NE DEMANT PAS CE TEST (US) | ||||
| Tension avec | I / P-O / P: 1 88KVAC (US) | ||||
| Résistance à l'isolement | I / P-O / P: 100mî © / 500VDC / 25 ● / 70% Rh | ||||
| Test stroboscopique | IEEE 1789 | ||||
| Autres | Poids net | 0 36kg | |||
| Dimension | 178 * 61 * 24 mm (l * w * h) | ||||
| Emballage | 290 * 215 * 140mm20pcs / ctn | ||||
| Notes | 1 Tous les paramètres non spécialement mentionnés sont mesurés à l'entrée 1220VAC, à la charge nominale et à 25 ● de température ambiante | ||||
| 2 Sous une faible tension d'entrée, une sortie de rétrécissement est nécessaire pour assurer une longue durée de vie | |||||
|  |  |  |
Spécification mécanique
| Lorsque la tension d'entrée est de 120VAC, le nombre de pilotes LED correspondait à des disjoncteurs est le suivant: | ||
| Type MCB | Niveau | Le nombre de pilotes |
| Type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Lorsque la tension d'entrée est de 277VAC, le nombre de pilotes LED correspondait à des disjoncteurs est le suivant: | ||
| Type MCB | Niveau | Le nombre de pilotes |
| Type C | 10A | 24 |
| 13A | 32 | |
| 16A | 40 | |
| 20A | 50 | |
| 25A | 62 | |
Recommandation MCB
| Lorsque la tension d'entrée est de 120VAC, le nombre de pilotes LED correspondait à des disjoncteurs est le suivant: | ||
| Type MCB | Niveau | Le nombre de pilotes |
| Type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Lorsque la tension d'entrée est de 277VAC, le nombre de pilotes LED correspondait à des disjoncteurs est le suivant: | ||
| Type MCB | Niveau | Le nombre de pilotes |
| Type C | 10A | 24 |
| 13A | 32 | |
| 16A | 40 | |
| 20A | 50 | |
| 25A | 62 | |
Note
1. Theabovequantities ofheleddrivers acwerecyTheTypeCisCremaMed BaseonTheMaxiMumAmbientTemperature It
2. Les briseurs sont élaborés par rapport à la commande de la volonté, à l'assurance-œil, à la température ambiante et à la caractéristique de caractéristique
Opération de gradation
Utiliser deux façons de gradier en même temps, Vous devez être assuré que l'éclairage LED est à la hauteur du maximum Luminosité alors vous pourriez opérer avec l'autre graisse;
lUtilisation d'une gradation --- Triac / Phase Cuting Sembally
1 La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase AC (L) par connexion
un gradateur de phase / triac ou un système d'éclairage
2 Travailler avec la phase avant / bord d'attaque, le MLV et la phase inverse / bord de fuite, ELV, Triac Dimmersor Light System
3 Min Le chargement est d'environ 20%
4 Veuillez essayer d'utiliser des gradateurs avec une alimentation au moins 1 5 fois comme puissance de sortie du conducteur
Utilisation d'une gradation --- 0-10 / 1-10V / 10V PWM / Potentiomètre Terming
