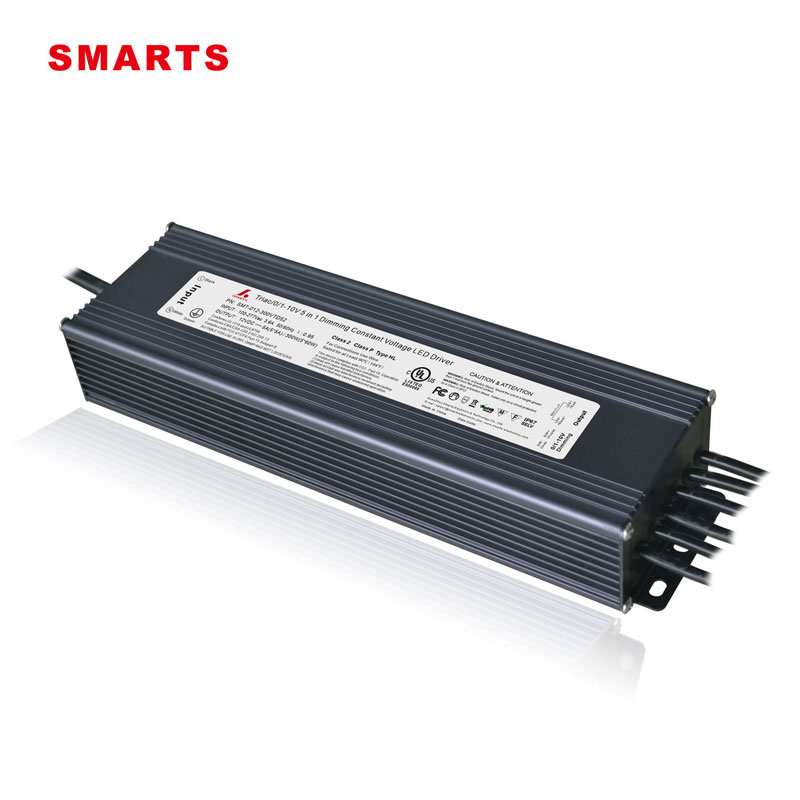

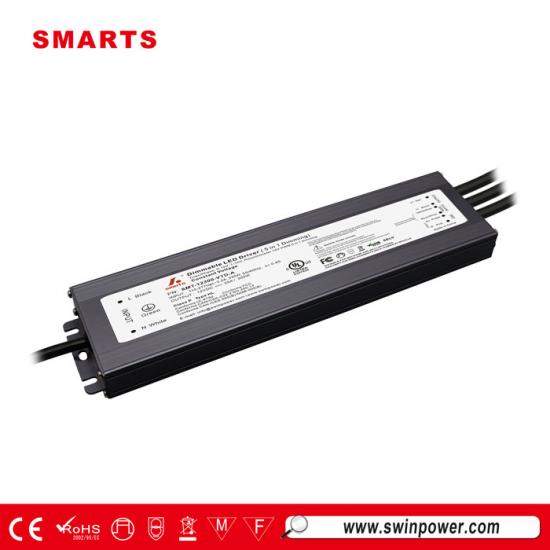

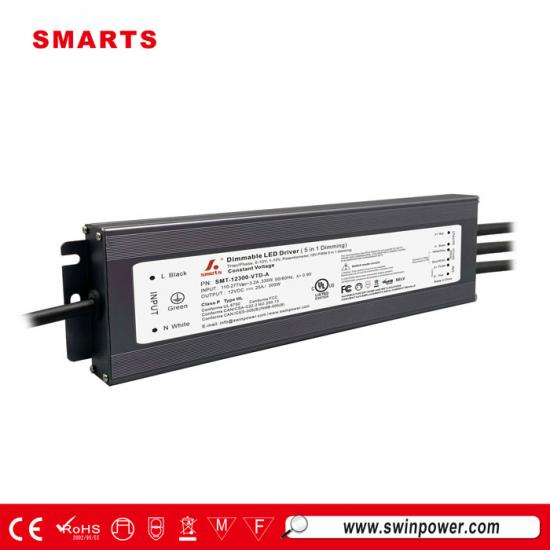

Alimentation LED 12 V/24 V/36 V/48 V Triac et 0-10 V PWM à tension constante et intensité variable 300 W, étanche IP67
Smartspoweralimentation LED à intensité variable triac et 0-10 VMode de fonctionnement à tension constante. Rendement jusqu'à 93,5 %, fonction PFC active intégrée. Faible consommation d'énergie. Fonctionnement optimal entre 20 et 100 % de charge. Garantie 7 ans.
Spécification
| Modèle | SMT-12300-VTD-A | SMT-24300-VTD-A | SMT-36300-VTD-A | SMT-48300-VTD-A | |
| Certificat | UL / FCC / Classe P | ||||
| Sortir | Tension continue | 12V | 24 V | 36V | 48V |
| Tolérance de tension | ±4% | ±2% | ±2,8% | ±2% | |
| Régulation de tension | ≤ 0,5 % | ≤ 0,5 % | ≤ 0,5 % | ≤ 0,5 % | |
| Courant nominal | 25A | 12,5 A | 8.33A | 6,25 A | |
| Puissance nominale | 300 W | 300 W | 300 W | 300 W | |
| Régulation de charge | ±2% | ±2% | ±2% | ±2% | |
| Ondulation de tension | 240 mVp-p | 400 mVp-p | 352 mVp-p | 330 mVp-p | |
| Tension de dépassement | <1% (pleine charge), <2% (sans charge) | ||||
| Sélection du mode de sortie | Lorsque les fils bleu et blanc et jaune et gris de la borne de sortie sont court-circuités, cela indique le mode de modulation de largeur d'impulsion (MLI). Lorsqu'ils sont déconnectés, cela indique le mode de régulation de tension (VR) de la modulation de tension continue. | ||||
| Le changement de mode de sortie nécessite que l'alimentation soit coupée pendant 3 secondes, puis remise sous tension pour que le changement de mode prenne effet. | |||||
| Saisir | Plage de tension | 120-277 VCA | |||
| Gamme de fréquences | 47 - 63 Hz | ||||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 VCA 0,97 à 277 VCA |
0,99 à 120 VCA 0,97 à 277 VCA |
0,99 à 120 VCA 0,97 à 277 VCA |
0,99 à 120 VCA 0,97 à 277 VCA |
|
| THD (typ.) à pleine charge | ≤15% à 120 VCA ≤15% à 277 VCA | ||||
| Efficacité (typ.) à pleine charge | 89,5 % à 120 VCA 92 % à 277 VCA |
91,0 % à 120 VCA 93,5 % à 277 VCA |
90,0 % à 120 VCA 92,5 % à 277 VCA |
90,0 % à 120 VCA 92,5 % à 277 VCA |
|
| Courant alternatif (max.) | ≤3,1A à 120 VCA ≤1,4A à 277 VCA | ||||
| Courant d'appel (typ.) | 58,4 A, 50 %, 560 µs à 120 VCA ; 132 A, 50 % 180 µs à 277 VCA | ||||
| Courant de fuite | < 0,5 mA | ||||
| Protection | Court-circuit | Mode hoquet, peut être automatiquement restauré après une suppression anormale | |||
| Surcharge | ≥120% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | ||||
| Surchauffe | Lorsque la température ambiante dépasse 45℃ ±5℃, la sortie est désactivée | ||||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+40℃ (voir courbe de déclassement ci-dessous) | |||
| Humidité de travail | 20 - 95 % HR sans condensation | ||||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||||
| Vibration | 10 ~ 500 Hz, 5 G 12 minutes/cycle, axe X Y Z 72 minutes chacun | ||||
| Sécurité et CEM | Normes de sécurité | UL8750, CAN/CSA-C22.2 n° 250.13 | |||
| Tension de tenue | Entrée/sortie : 1,88 kVCA ; Entrée/sortie de grille : 1,5 kVCA ; Sortie/sortie de grille : 0,5 kVCA | ||||
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | ||||
| Immunité CEM | La FCC/ICES ne demande pas ce test | ||||
| Émission CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2017 ; ICES-005 Édition 5 | ||||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||||
| Autres | Poids net | 1 kg | |||
| Dimension | 232*78,1*25,3 mm (L*l*H) | ||||
| Emballage | 300*280*215mm 20 pièces / carton | ||||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 ℃. | ||||
| 2. En cas de faible tension d'entrée, une sortie déclassée doit être utilisée pour garantir une longue durée de vie. | |||||
| 3. états par défaut : Le mode de sortie est la sortie de régulation de tension par défaut. La courbe de gradation est une courbe gamma2.2. |
|||||
| 4. Concernant les types de charge du pilote LED lorsque le pilote répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||||
|
|
 |
 |
 |

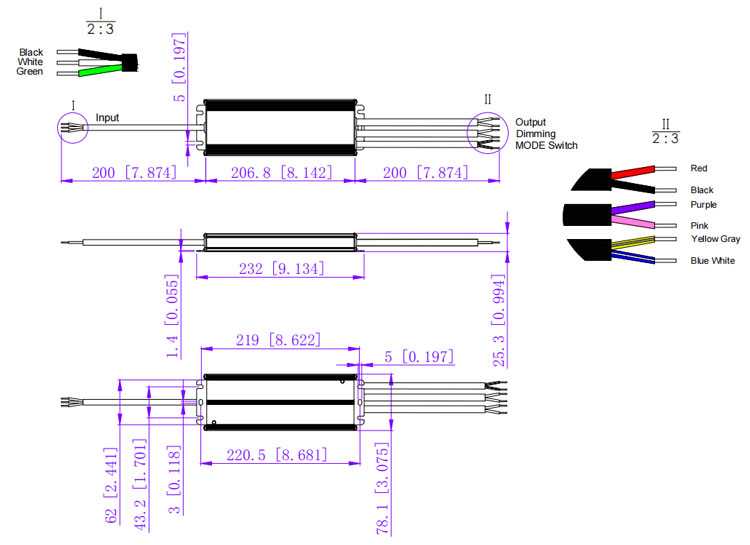

Spécifications mécaniques
| Notes | calibre de fil américain |
| Modèle d'enceinte | DS100 |
| Fil d'entrée | |
| Fil de sortie | |
| Fil de gradation | |
| Fil de commutation de fonction | |
| Remarques : | |
Conseils chaleureux :
1. Courant de transport maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport maximal recommandé (A) = 1 mm² x 10 A/mm² = 10 A
2. Pour toute autre demande de câble, nous pouvons personnaliser.
Fonctionnement de la gradation
Utiliser deux méthodes de gradation en même temps,vous devez vous assurer que l'éclairage LED est à la luminosité maximale. Vous pouvez alors utiliser l'autre gradation ;
l Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/Triac ou un système d'éclairage.
2. Fonctionnement avec des variateurs ou systèmes d'éclairage à phase directe/bord d'attaque, MLV et à phase inverse/bord de fuite, ELV, TRIAC.
3. La charge minimale est d'environ 20 %
4. Veuillez essayer d'utiliser des variateurs avec une puissance au moins 1,5 fois supérieure à la puissance de sortie du pilote.
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
