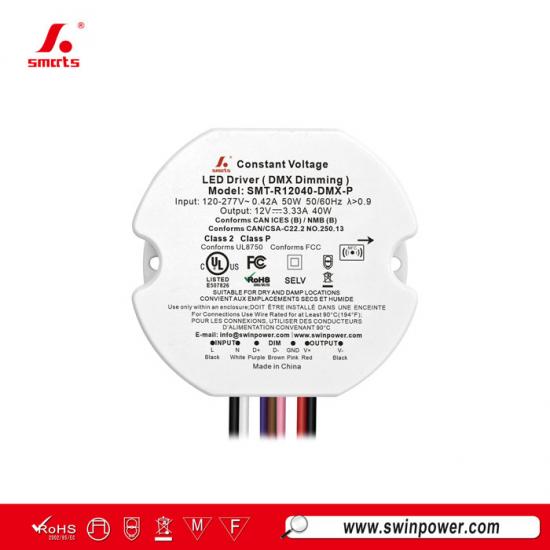

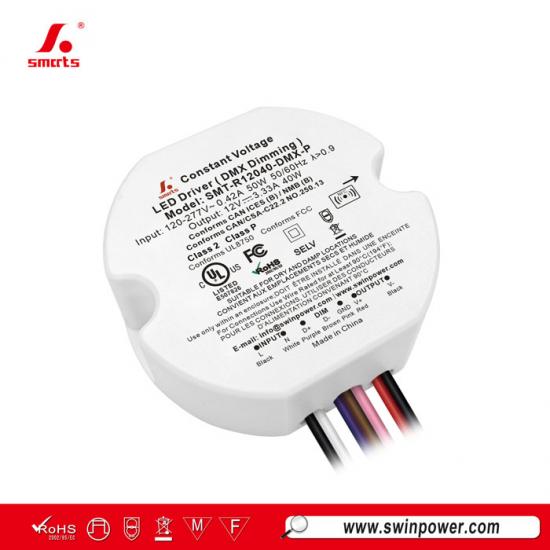

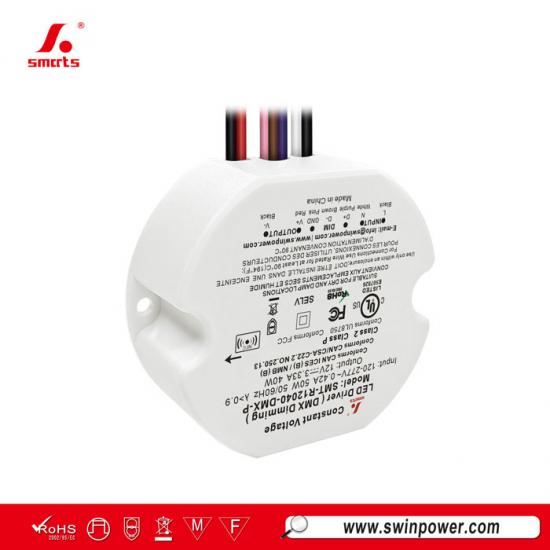

Alimentation LED dimmable DMX de forme ronde 36W 40W 120v-277vac pour intérieur
Le smartspower 36W/40W alimentation LED dimmabledispose d'un design compact pour une installation rapide et facile, ce qui la rend idéale pour les projets d'éclairage LED intérieur dans les espaces confinés. Elle offre une gradation fluide, stable et sans scintillement. Garantie de 7 ans.
Spécifications
| Modèle | SMT-R12036-DMX-P | SMT-R24040-DMX-P | |
| Certificat | UL en attente / CE / UKCA / SELV / ROHS / REACH | ||
| Sortie | Tension nominale CC | 12V | 24V |
| Tolérance de tension | ±3% | ±2% | |
| Régulation de charge | ±2% | ±1% | |
| Régulation de tension | ±0,5% | ||
| Courant nominal | 3A | 1,67A | |
| Puissance nominale | 36W | 40W | |
| Dépassement | 10% | 5% | |
| Entrée | Plage de tension | 220-240VAC(EU) & 120-277VAC(US) | |
| Plage de fréquence | 47 - 63Hz | ||
| Facteur de puissance @ pleine charge | >0,9 | ||
| THD (typ.) @ pleine charge | ≤8%@120VAC ≤10%@230VAC ≤12%@277VAC | ||
| Efficacité à pleine charge | 79%@120VAC 80,5%@230VAC 80,5%@277VAC |
83,5%@120VAC 85%@230VAC 85%@277VAC |
|
| Courant CA (max.) | 0,42A | ||
| Courant d'appel (typ.) | 1,96A, 54us @50%Ipeak 120VAC 3,61A, 54us @50%Ipeak 230VAC 4,46A, 54us @50%Ipeak 277VAC |
||
| Courant de fuite | |||
| Protection | Court-circuit | Arrêt de la tension de sortie, rétablissement automatique après suppression de la condition de défaut. | |
| Surcharge | 105%~110% mode de fonctionnement à impulsions, rétablissement automatique après suppression de la condition de défaut. | ||
| Surchauffe | Lorsque la température ambiante dépasse 50 °C ±5 °C, la sortie est désactivée. | ||
| Environnement | TEMP. de fonctionnement | -40~+50℃ (voir la courbe de réduction de puissance ci-dessous) | |
| Humidité de fonctionnement | 20 - 90%HR sans condensation | ||
| TEMP. de stockage, humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||
| Coefficient de TEMP. | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10 ~ 500Hz, 2G 10 minutes/cycle, axes X Y Z 72minutes chacun | ||
| Sécurité et CEM | Normes de sécurité | EN61347-1; EN61347-2-13 UL8750; CAN/CSA-C22.2 No.250.13 |
|
| Tension de tenue | E/P-S/P : 3,75KVAC (UE) E/P-S/P : 1,88KVAC (États-Unis) |
||
| Résistance d’isolement | E/S- S:100MΩ / 500VDC / 25℃ / 70% HR | ||
| Immunité CEM | EN61547 ; EN61000-4-2,3,4,5,6,11 FCC/ICES ne demandent pas ce test. |
||
| Émission CEM | EN55015 ; EN61000-3-2,3 FCC Partie 15 Sous-partie B |
||
| Test d’immunité aux surtensions | Ligne d’alimentation CA : mode différentiel 2 kV | ||
| Autres | Poids net | 0,193 KG | |
| Dimensions | 74,4*66,4*24,0 mm (Φ*L*H) | ||
| Emballage | 385*290*190 mm 80 pièces/carton | ||
| Remarques | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une entrée de 230 V, une charge nominale et une température ambiante de 25℃. 2. États par défaut : Le niveau de tension de sortie est le niveau 1. (voir le tableau des niveaux de régulation de tension NFC ci-dessous) La fréquence de sortie est de 4 kHz. La courbe de gradation est une courbe logarithmique. |
||
|
|
 |
 |
 |

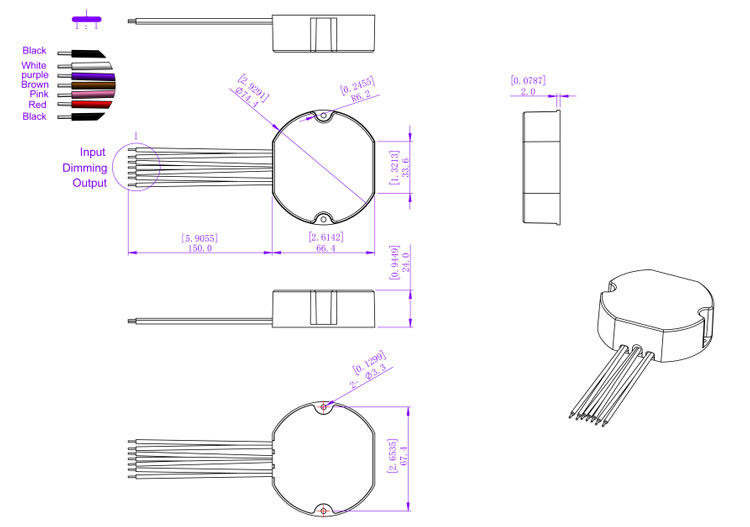

Spécifications mécaniques
| Lorsque la tension d’entrée est de 120 V CA, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (capacité de coupure : 6 kA) |
10 A | 23 |
| 13 A | 30 | |
| 16 A | 38 | |
| 20 A | 47 | |
| 25 A | 59 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6 kA) |
10 A | 43 |
| 13 A | 56 | |
| 16 A | 69 | |
| 20 A | 87 | |
| 25 A | 109 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6 kA) |
10 A | 49 |
| 13 A | 64 | |
| 16 A | 79 | |
| 20 A | 99 | |
| 25 A | 124 | |
Remarque :
1. Les quantités ci-dessus de pilotes LED connectés au type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil américain | |
| Fil d'entrée | 1015 2*18 AWG 0,824 mm²\Noir(L), Blanc(N) |
| Fil de sortie | 1015 2*22 AWG 0.326mm2\Rouge(V+),Noir(V-) |
| Fil électronique de gradation | 1015 2*22 AWG 0.326mm2\Violet(DIM+),Rose(DIM-) |
Fonctionnement de la gradation
Fonction NFC
 |
 |
 |
 |
|
Application ProNFC |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie par NFC
La tension de sortie peut être lue et écrite par un mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
en le rapprochant de la zone du signal NFC du pilote LED à gradation.
| Niveau de réglage de la tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12,0V | 12,2V | 12,3V | 12,5V | 12,6V | 12,8V | 13,0V | 13,1V | 13,3V | 13,5V |
| 24V | 24,0V | 24,2V | 24,4V | 24,7V | 24,9V | 25.1V | 25.3V | 25.6V | 25.8V | 26.0V |
| 36V | 36.0V | 36.2V | 36.4V | 36.7V | 36.9V | 37.1V | 37.3V | 37.6V | 37.8V | 38.0V |
| 48V | 48.0V | 48.2V | 48.4V | 48.7V | 48.9V | 49.1V | 49.3V | 49.6V | 49.8V | 50.0V |
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application Set NFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) en le rapprochant de la zone du signal NFC du pilote LED dimmable.
