Forme ronde petite taille pilote dimmable DMX 12v/24v 25w pour éclairage LED

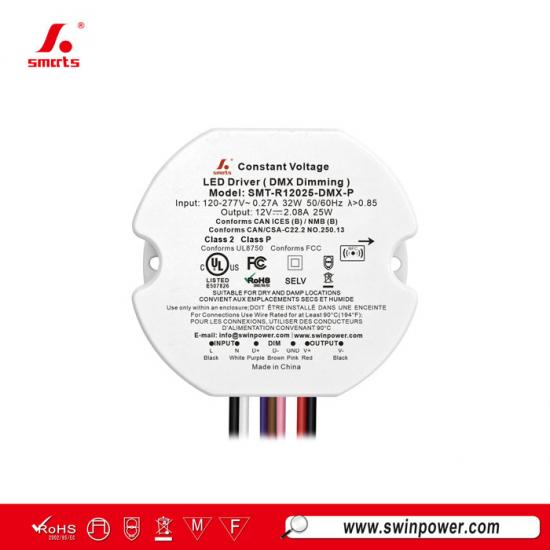

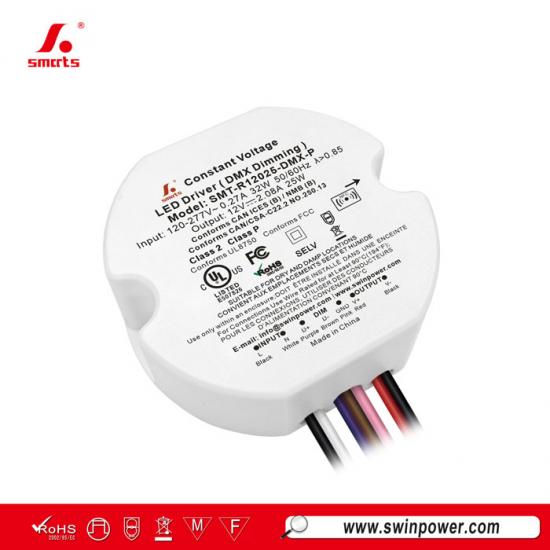

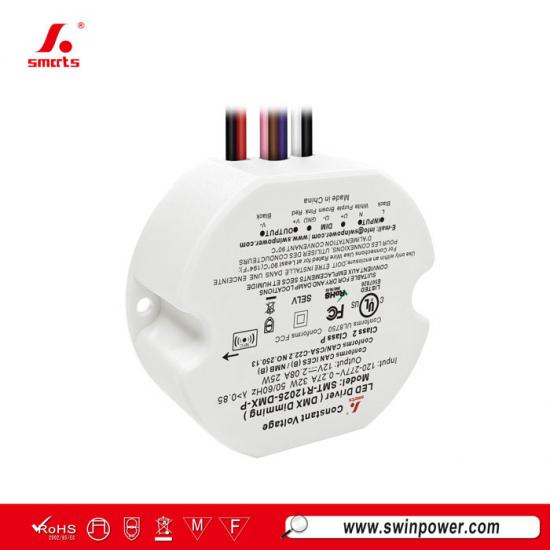

Ce alimentation LED 25W dimmable DMX fonctionne en mode tension constante et dispose d'un PFC actif intégré. Elle offre un rendement allant jusqu'à 87 % et comprend plusieurs protections contre les courts-circuits, la surchauffe et les conditions de surcharge. Elle est fournie avec une garantie de 7 ans.
Spécifications
| Modèle | SMT-R12025-DMX-P | SMT-R24025-DMX-P | SMT-R36025-DMX-P | |
| Certificat | UL/cUL / CE / UKCA / SELV / ROHS / REACH | |||
| Sortie | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±3% | ±2% | ±2% | |
| Régulation de charge | ±2% | ±1% | ±1% | |
| Régulation de tension | ±0.5% | |||
| Courant nominal | 2.08A | 1.04A | 0.52A | |
| Puissance nominale | 25W | |||
| Dépassement | 10% | 5% | 5% | |
| Entrée | Plage de tension | 220-240VAC(EU) & 120-277VAC(US) | ||
| Plage de fréquence | 47 - 63 Hz | |||
| Facteur de puissance à pleine charge | 0.98@120VAC 0.93@230VAC 0.88@277VAC | |||
| THD (typ.) à pleine charge | ≤6%@120VAC ≤10%@230VAC ≤13%@277VAC | |||
| Rendement à pleine charge | 81.2%@120VAC 82.4%@230VAC 82%@277VAC |
85.4%@120VAC 86.4%@230VAC 86%@277VAC |
86.5%@120VAC 87%@230VAC 86%@277VAC |
|
| Courant CA (max.) | 0.26A | |||
| Courant d'appel (typ.) | 2.28A, 35us @50%Ipeak 120VAC 3.92A, 50us @50%Ipeak 230VAC 4.68A, 40us @50%Ipeak 277VAC |
|||
| Courant de fuite | ||||
| Protection | Court-circuit | Arrêt de la tension de sortie, rétablissement automatique après suppression de la condition de défaut. | ||
| Surcharge | 105%~110% mode hoquet, rétablissement automatique après suppression de la condition de défaut. | |||
| Surchauffe | Lorsque la température ambiante dépasse 50°C ±5°C, la sortie est désactivée. | |||
| Environnement | TEMP. de fonctionnement | -40~+50℃ (voir courbe de réduction ci-dessous) | ||
| Humidité de fonctionnement | 20 - 90% HR sans condensation | |||
| TEMP. de stockage, humidité | -40 - +80℃, 10 - 95% HR sans condensation | |||
| Coefficient de TEMP. | ±0.03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500Hz, 2G 10 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | EN61347-1 ; EN61347-2-13 UL8750 ; CAN/CSA-C22.2 No.250.13 |
||
| Tension de tenue | E/P-S/P : 3,75 kVCA (UE) E/P-S/P : 1,88 kVCA (États-Unis) |
|||
| Résistance d'isolement | E/P-S/P : 100 MΩ / 500 VCC / 25 ℃ / 70 % HR | |||
| Immunité CEM | EN61547 ; EN61000-4-2,3,4,5,6,11 FCC/ICES ne demandent pas ce test. |
|||
| Émission CEM | EN55015 ; EN61000-3-2,3 FCC Partie 15 Sous-partie B |
|||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2 kV | |||
| Autres | Poids net | 0,138 KG | ||

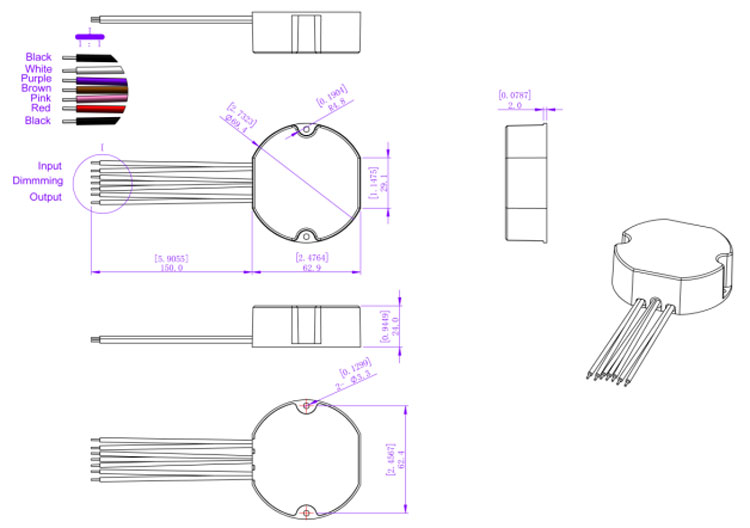

| Dimensions | 69,4*62,9*24,0 mm (Φ*L*H) | |||
| Emballage | 385*290*190 mm 80 pièces/CTN | |||
| Remarques | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une entrée de 230 V, une charge nominale et une température ambiante de 25 ℃. 2. États par défaut : Le niveau de tension de sortie est le niveau 1. (voir le tableau des niveaux de régulation de tension NFC ci-dessous) La fréquence de sortie est de 4 kHz. La courbe de gradation est une courbe logarithmique. |
|||
|
|
 |
 |
 |
Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 VCA, le nombre de pilotes LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure nominal : 6 kA) |
10 A | 23 |
| 13 A | 30 | |
| 16A | 38 | |
| 20A | 47 | |
| 25A | 59 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 87 | |
| 25A | 109 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6KA) |
10A | 49 |
| 13A | 64 | |
| 16A | 79 | |
| 20A | 99 | |
| 25A | 124 | |
Remarque：
1. Les quantités ci-dessus de drivers LED connectés sur le Type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Jauge américaine des fils | |
| Fil d'entrée | 1015 2*18 AWG 0.824mm2\Noir(L),Blanc(N) |
| Fil de sortie | 1015 2*22 AWG 0.326mm2\Rouge(V+),Noir(V-) |
| Fil électronique de gradation | 1015 2*22 AWG 0.326mm2\Violet(DIM+),Rose(DIM-) |
Fonctionnement de la gradation
Fonction NFC
 |
 |
 |
 |
|
Application ProNFC |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie par NFC
La tension de sortie peut être lue et écrite par un mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
en approchant la zone du signal NFC du driver LED réglable.
| Niveau de réglage de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36 V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application Set NFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) en le rapprochant de la zone de signal NFC du pilote LED dimmable.
Produits associés
|
Ce bloc d'alimentation LED DALI-2 dimmable 25 Wfonctionne en mode tension constante et dispose d'une plage de tension d'entrée universelle de 120–277 VCA, ce qui le rend adapté aux installations d'éclairage LED intelligentes en intérieur.
Modèle :SMT-R12025-DP2-P Tension d'entrée :120-277Vac
Mode de gradation : dali-2 à intensité variable
|
