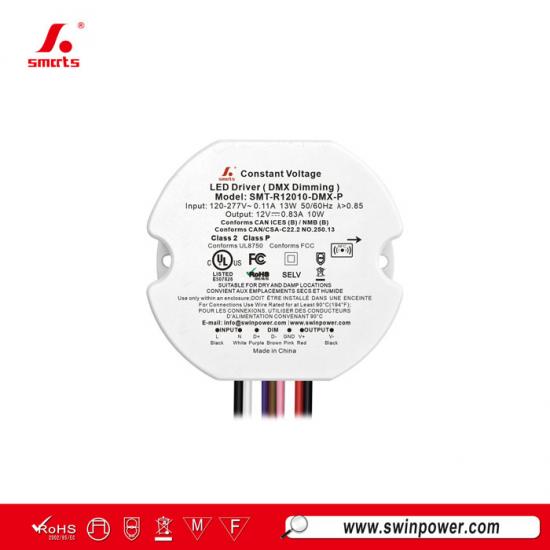

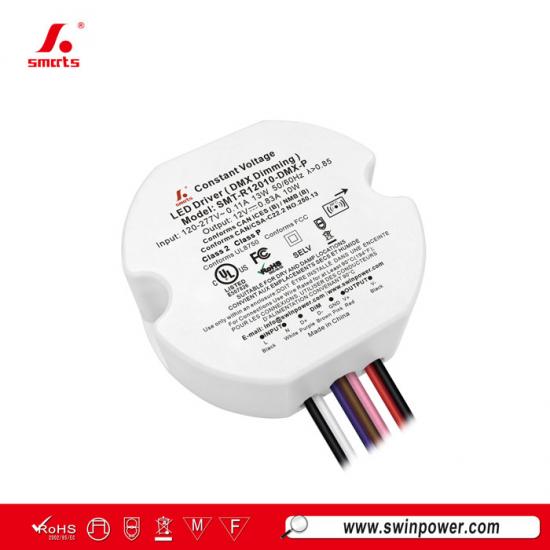

Alimentation ronde dali- 2 pilotes LED à tension constante dimmables pour éclairage LED
Ceci Alimentation LED dimmable DMX fonctionne en mode tension constante avec une efficacité allant jusqu'à 83,7 % et dispose d'un module de programmation intelligent NFC intégré. Elle offre une gradation fluide, stable et sans scintillement sur une plage de 0,1 à 100 % et bénéficie d'une garantie étendue de 7 ans.
Spécifications
| Modèle | SMT-R12010-DMX-P | SMT-R24010-DMX-P | SMT-R48010-DMX-P | |
| Certificat | UL en attente / CE / UKCA / SELV / ROHS / REACH | |||
| Sortie | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±3% | ±2% | ±2% | |
| Régulation de charge | ±2% | ±1% | ±1% | |
| Régulation de tension | ±0,5% | |||
| Courant nominal | 0.833A | 0.417A | 0.208A | |
| Puissance nominale | 10W | |||
| Dépassement | 8% | 5% | 5% | |
| Entrée | Plage de tension | 220-240VAC(EU) & 120-277VAC(US) | ||
| Plage de fréquence | 47 - 63 Hz | |||
| Facteur de puissance @ pleine charge | 0.98@120VAC 0.93@230VAC 0.86@277VAC | |||
| THD (typ.) @ pleine charge | ≤8%@120VAC ≤15%@230VAC ≤18%@277VAC | |||
| Rendement @ pleine charge | 79.7%@120VAC 80.6%@230VAC 80.1%@277VAC |
82.8%@120VAC 83.7%@230VAC 83.1%@277VAC |
79.5%@120VAC 82.5%@230VAC 83%@277VAC |
|
| Courant CA (max.) | 0.14A | |||
| Courant d'appel (typ.) | 1.4A, 22.4us @50%Ipeak 120VAC 2.24A, 24us @50%Ipeak 230VAC 2.36A, 25.2us @50%Ipeak 277VAC |
|||
| Courant de fuite | ||||
| Protection | Court-circuit | Tension de sortie coupée, récupération automatique après suppression de la condition de défaut. | ||
| Surcharge | 105%~110% mode hiccup, récupération automatique après suppression de la condition de défaut. | |||
| Surchauffe | Lorsque la température ambiante dépasse 50°C ±5°C, la sortie est désactivée. | |||
| Environnement | TEMP. de fonctionnement | -40~+50℃ (voir la courbe de réduction de puissance ci-dessous) | ||
| Humidité de fonctionnement | 20 - 90% HR sans condensation | |||
| TEMP. de stockage, humidité | -40 - +80℃, 10 - 95% HR sans condensation | |||
| Coefficient de température | ±0.03%/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500Hz, 2G 10 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | EN61347-1 ; EN61347-2-13 UL8750 ; CAN/CSA-C22.2 n°250.13 |
||
| Tension de tenue | E/P-S/P : 3,75 KVCA (UE) E/P-S/P : 1,88 KVCA (États-Unis) |
|||
| Résistance d'isolation | E/P-S/P : 100 MΩ / 500 VCC / 25 ℃ / 70 % HR | |||
| Immunité CEM | EN61547 ; EN61000-4-2,3,4,5,6,11 La FCC/ICES ne demande pas ce test. |
|||
| Émission CEM | EN55015 ; EN61000-3-2,3 FCC Partie 15 Sous-partie B |
|||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 2 kV | |||
| Autres | Poids net | 0,11 KG | ||
| Dimensions | 54*48,2*24,0 mm (Φ*L*H) | |||
| Emballage | 380*290*155 mm 100 pièces/carton | |||
| Remarques | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une entrée de 230 V, une charge nominale et une température ambiante de 25 ℃. 2. États par défaut : Le niveau de tension de sortie est le niveau 1. (voir le tableau des niveaux de régulation de tension NFC ci-dessous) La fréquence de sortie est de 4 kHz. La courbe de gradation est une courbe logarithmique. |
|||
|
|
 |
 |
 |

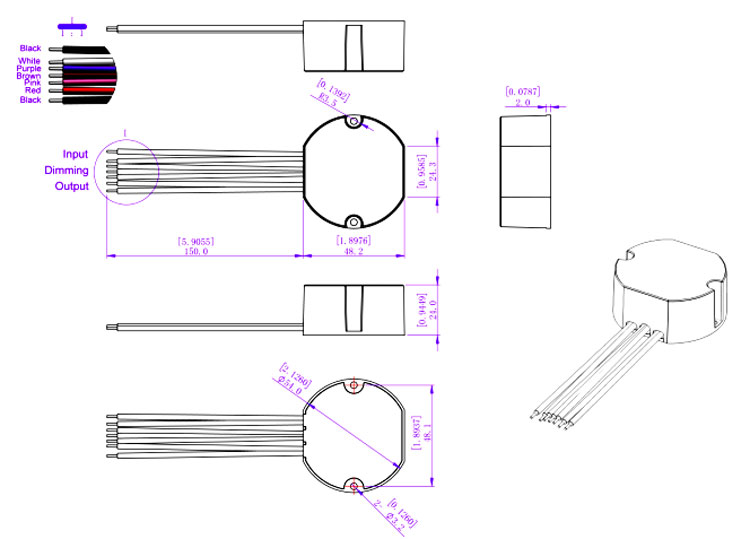

Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 VCA, le nombre de pilotes LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure nominal : 6 kA) |
10 A | 55 |
| 13 A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6KA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C (pouvoir de coupure capacité : 6KA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
Remarque：
1. Les quantités ci-dessus de pilotes LED connectés sur le Type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre américain des fils | |
| Fil d'entrée | 1015 2*18 AWG 0.824mm2\Noir(L),Blanc(N) |
| Fil de sortie | 1015 2*22 AWG 0.326mm2\Rouge(V+),Noir(V-) |
| Fil électronique de variation | 1015 2*22 AWG 0.326mm2\Violet(DIM+),Rose(DIM-) |

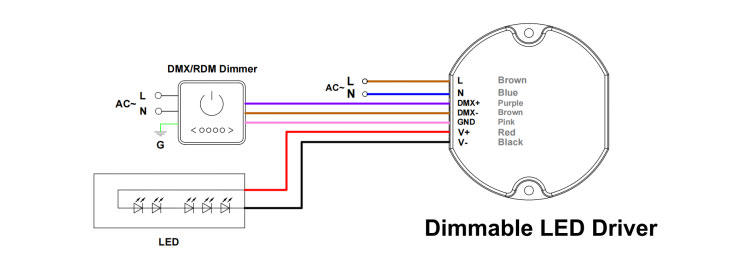

Fonctionnement de la variation
Fonction NFC
 |
 |
 |
 |
|
Application ProNFC |
Appareils portables NFC |
Téléchargement iOS |
Téléchargement Android |
Ajuster légèrement la tension de sortie par NFC
La tension de sortie peut être lue et écrite par un mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW)
en approchant la zone de signal NFC du pilote LED dimmable.
| Niveau de réglage de tension NFC | ||||||||||
| niveau 1 | niveau 2 | niveau 3 | niveau 4 | niveau 5 | niveau 6 | niveau 7 | niveau 8 | niveau 9 | niveau 10 | |
| 12V | 12.0V | 12.2V | 12.3V | 12.5V | 12.6V | 12.8V | 13.0V | 13.1V | 13.3V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36 V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application Set NFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) en le rapprochant de la zone de signal NFC du pilote LED à intensité variable.
Produits associés
|

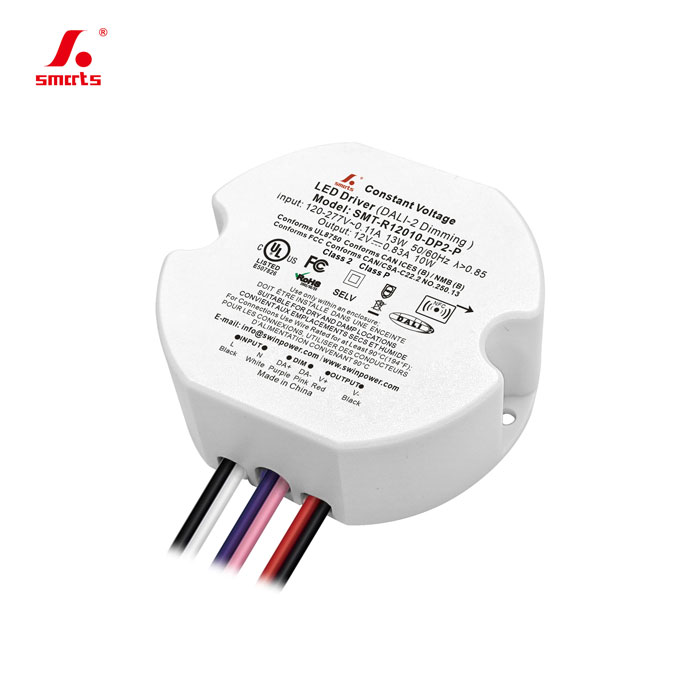

Cette alimentation LED à tension constante, compatible avec la gradation DALI-2 présente un boîtier plastique circulaire et un indice d'étanchéité IP20, ce qui la rend adaptée à une installation dans des espaces intérieurs confinés pour des projets d'éclairage LED intelligents.
