0 10V Dimmer

 |Meilleur variateur mural 1 canal 0-10 V pour éclairage LED

Variateur 0 10 V CC
0 10vdc dimming 0 10vdc dimming 0 10vdc dimming

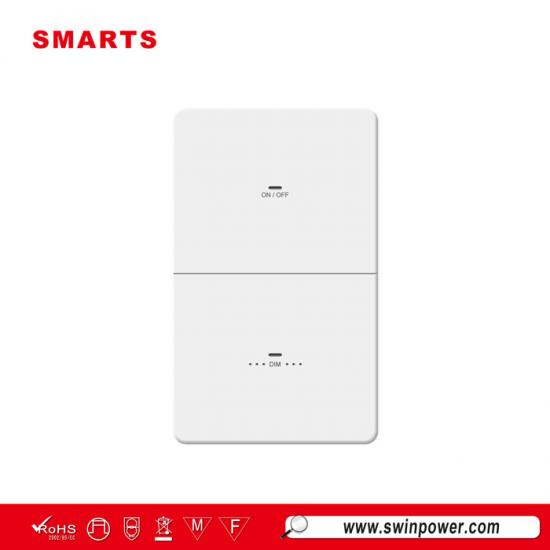

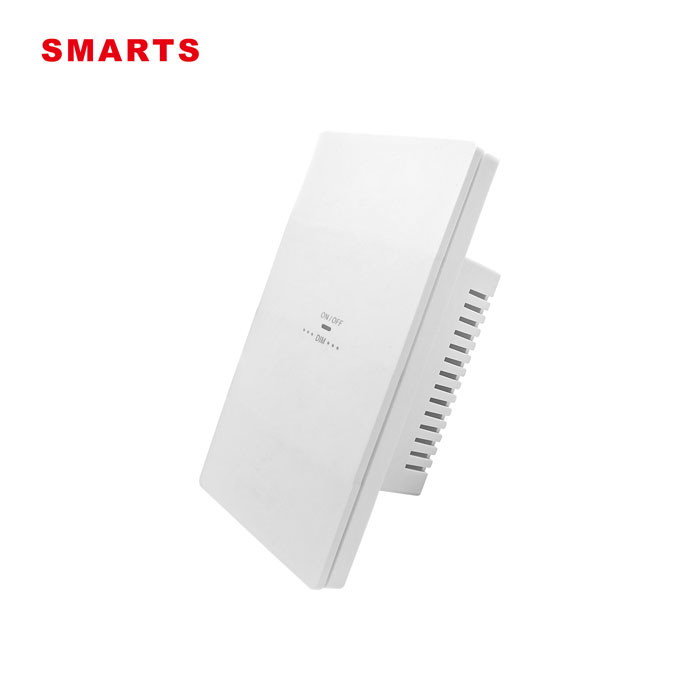

Meilleur variateur mural 1 canal 0-10 V pour éclairage LED

Le nouveau mis à niveau Variateur 0-10V Fonctionne exactement comme un interrupteur domestique standard, avec un seul bouton pour une utilisation simple et pratique. Son boîtier en plastique blanc s'intègre parfaitement à la plupart des intérieurs. Branchez simplement le cordon d'alimentation et c'est parti.

  • Marque:

    SMARTS

  • numéro d'article.:

    SMT-U-1CVDW2

  • tension d'entrée:

    100-277Vac

  • mode de gradation:

    0 10v dimmable

  • Taille:

    118*72*37.5mm

  • certification:

    ETL,FCC, CE, ROHS
demande maintenant
description des produits

Meilleur variateur mural 1 canal 0-10 V pour éclairage LED


Le SmartsPower mural à bouton unique Variateur 0-10 V Conçu avec la taille et le style d'un interrupteur domestique standard, il offre une prise en main facile, une haute efficacité énergétique et une gradation fluide et stable, sans scintillement. Aucune mise en service professionnelle n'est requise, ce qui permet de gagner du temps.


Spécification

Veuillez lire avant l'installation.

Modèle
SMT-U-1CVDW1
SMT-U-1CVDG1
Couleur
Blanc
Gris

Capacité maximale (limitée par la première éventualité atteinte)
Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz

Courant de sortie (alimentation bus DALI intégrée)
50 mA
charges
120 V : 500 W 277 V : 1 000 W


1. Coupez l'alimentation au niveau du disjoncteur


AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
Peut entraîner des blessures graves, voire mortelles. Coupez l'alimentation au niveau du disjoncteur ou du fusible avant l'installation.

2. Retirez l'appareil existant et montez le siège fixe du contrôleur

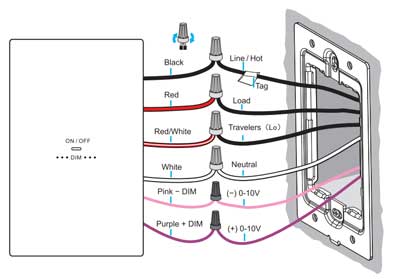

3、Étiquetez et retirez les fils existants

Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.

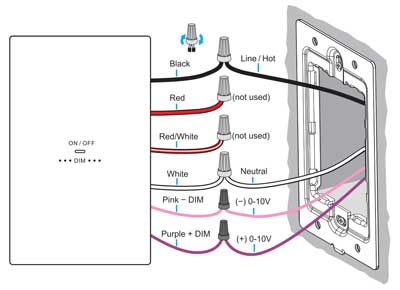

4、Connectez le variateur (1)

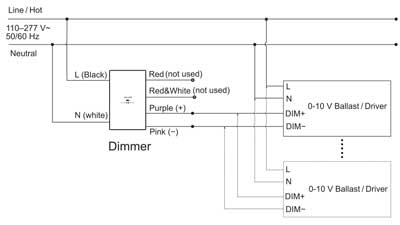

Câblage simple


Remarque : le variateur et le ballast/pilote 0-10 V sont connectés indépendamment à l'alimentation d'entrée (secteur CA)


Câblage simple



Remarque : connectez le fil d'entrée CA sous tension (L) du ballast/pilote 0-10 V au fil de charge du variateur (rouge).
Dépannage :
Si le variateur peut démarrer, mais que le ballast/pilote 0-10 V ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du ballast/pilote 0-10 V) sont inversés.

5. Connectez le variateur (2)

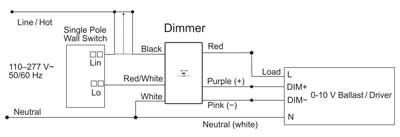

Câblage à 3 voies



Remarque : l'utilisation d'un interrupteur unipolaire standard peut être combinée avec un contrôleur pour former un système d'interrupteur à double commande


6. Monter le variateur

Appuyez et enclenchez pour terminer l'installation

7. Mettre le courant sous tension au disjoncteur

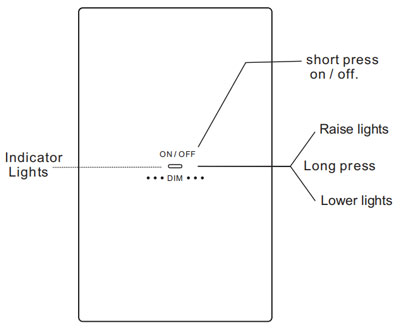

8. Configuration du fonctionnement du variateur

Remarque : Lorsque le bouton de gradation (appui long) atteint la luminosité maximale ou minimale, le voyant lumineux clignote lentement.

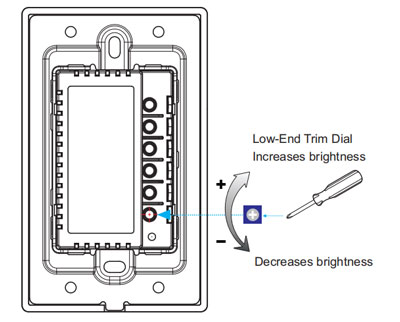

Réglage de la garniture bas de gamme
Facultatif
1. Avec les lumières allumées et réglées sur le niveau d'éclairage le plus bas, tournez la molette de réglage bas de gamme dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.
2. Éteignez et rallumez les lumières. Si elles ne s'allument pas ou ne sont pas stables, tournez légèrement la molette de réglage des basses fréquences dans le sens des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.

9. Dimensions du produit
