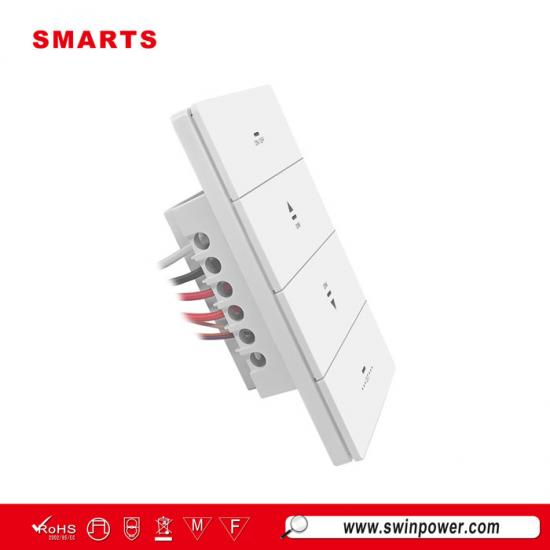

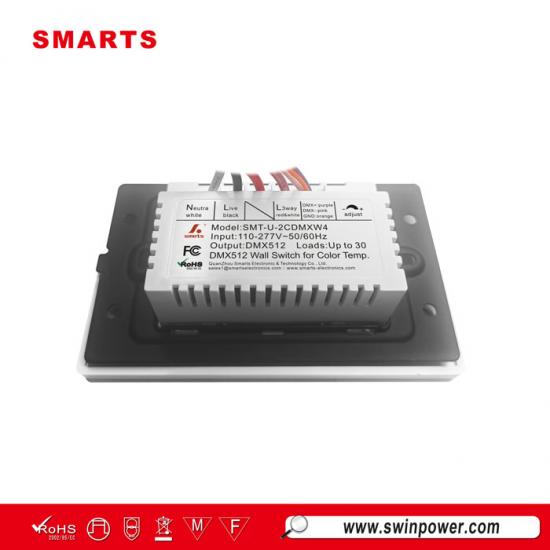

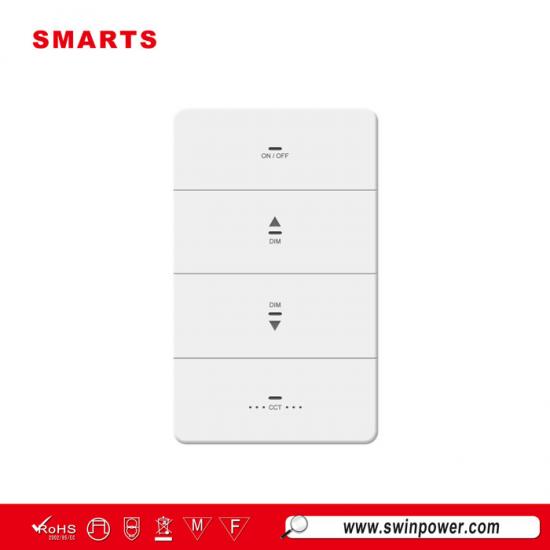

Interrupteur mural intelligent DMX à 4 boutons poussoirs 100-277 V CA pour éclairage LED
Ce 100-277VAC Variateur DMX associe le contrôle d'éclairage professionnel DMX512 au confort, à la tranquillité d'esprit et à l'esthétique d'un éclairage domestique. Conçu avec la taille et le style d'un interrupteur domestique, il s'intègre parfaitement à tout type de décoration.
Spécification
Veuillez lire avant l'installation.
Capacité maximale (limitée par la première éventualité atteinte)
Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz
|
Courant de sortie (alimentation bus DALI intégrée)
|
Max.60mA
|
|
charges (pilotes DALI ou décodeurs DALI)
|
Jusqu'à : 30
|
1. Coupez l'alimentation au niveau du disjoncteur
|
AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
Peut entraîner des blessures graves, voire mortelles. Coupez l'alimentation au niveau du disjoncteur ou du fusible avant l'installation.
|
2. Retirez l'appareil existant et montez le siège fixe du contrôleur
3、Étiquetez et retirez les fils existants
Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.
|
Modèle
|
SMT-U-2CDMXW4
|
SMT-U-2CDMXG4
|
|
Couleur
|
Blanc
|
Gris
|
|
|

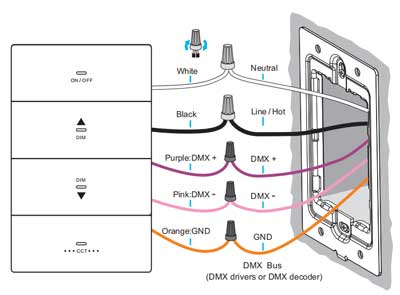

Remarque 1 : détecte automatiquement le bus DALI et active/désactive intelligemment son alimentation de bus intégrée.
Remarque 2 : Le variateur et le pilote/décodeur DALI sont connectés indépendamment à l'alimentation d'entrée (secteur CA)
5.

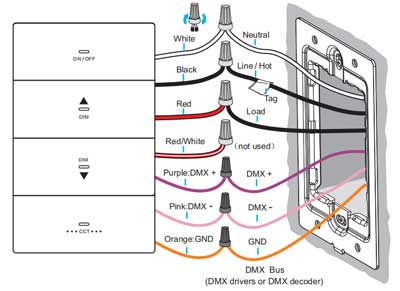

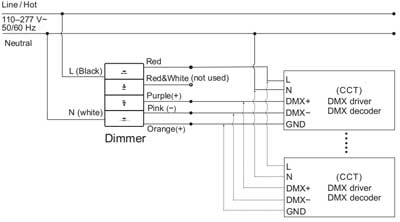

Connectez le variateur (2)
|
Modèle
|
SMT-U-2CRDMXW4
|
SMT-U-2CRDMXG4
|
|
Couleur
|
Blanc
|
Gris
|

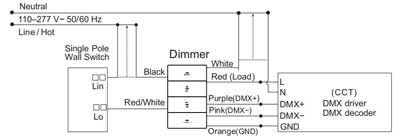

Câblage unipolaire (Ces modèles prennent en charge le câblage unipolaire.)
|
|
Remarque 1 : détecte automatiquement le bus DALI et active/désactive intelligemment son alimentation de bus intégrée.
Remarque 2 : connectez le fil d'entrée CA sous tension (L) du pilote DALI au fil de charge du variateur (rouge).
Dépannage :
Si le variateur peut démarrer, mais que le pilote DALI ne démarre pas, vérifiez si le fil chaud et le fil neutre à l'entrée du variateur (ou du pilote DALI) sont inversés.

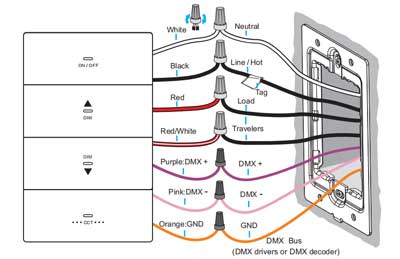

6. Connectez le variateur (3)
|
Modèle
|
SMT-U-2CRDMXW4
|
SMT-U-2CRDMXG4 |
|
Couleur
|
Blanc
|
Gris
|
Câblage à 3 voies (Ces modèles prennent en charge le câblage à 3 voies.)
|
|
|
7. Monter le variateur
Appuyez et enclenchez pour terminer l'installation |
8. Mettre le courant sous tension au disjoncteur
|
9.

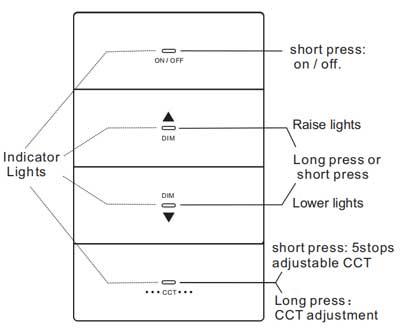

Configuration du fonctionnement du variateur
|
Remarque : Lorsque le bouton de gradation (appui long) atteint la luminosité maximale ou minimale, le voyant lumineux clignote lentement. |
Réglage de la garniture bas de gamme
|

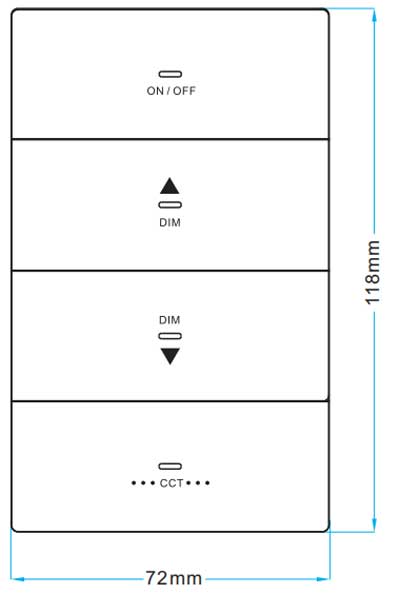

10. Dimensions du produit
|
|
|
|
|
|
Produits connexes
|
Le support mural à 3 boutons Variateur DMX Conçu avec une coque en plastique blanc, il s'intègre parfaitement à la plupart des styles de décoration intérieure. La commande à trois boutons permet de répondre aux besoins de gradation de la plupart des utilisateurs, évitant ainsi l'installation de plusieurs variateurs et créant un mur épuré.
Modèle: SMT-U-1CDMXW3 Tension d'entrée: 100-277 Vca
Mode de gradation : dali-2 dimmable
|
