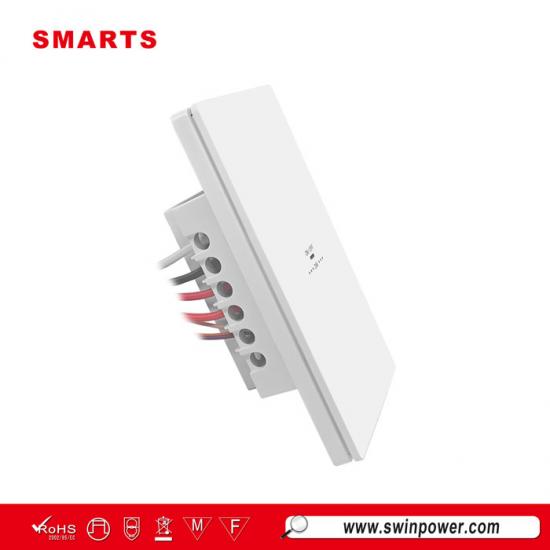

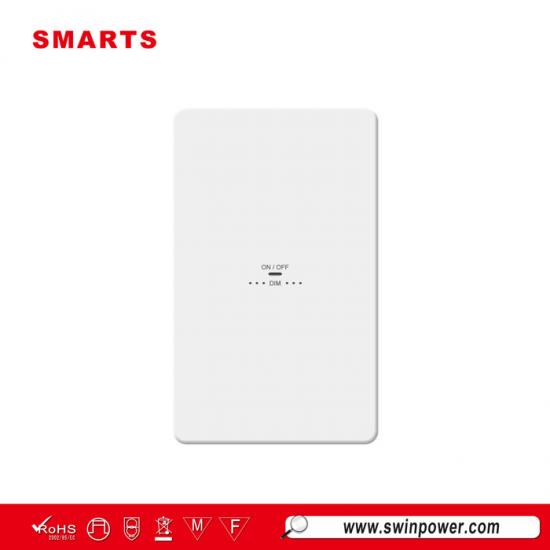

Meilleur variateur mural 1 canal 0-10 V pour éclairage LED
Le SmartsPower mural à bouton unique variateur 0-10V Conçu avec les dimensions et le style d'un interrupteur domestique standard, il offre une prise en main immédiate, une haute efficacité énergétique et une variation d'intensité fluide et stable, sans scintillement. Aucune installation par un professionnel n'est requise, ce qui permet de réaliser des économies de main-d'œuvre.
Spécification
Veuillez lire avant l'installation.
|
Modèle
|
SMT-U-1CVDW2
|
SMT-U-1CVDG2
|
|
Couleur
|
Blanc
|
Gris
|
110-277 V~50/60 Hz
Capacité maximale (limitée par la première valeur atteinte)
|
0-10V-Sink 50 mA
|
50 mA
|
|
charger
|
120 V : 500 W 277 V : 1000 W
|
1. Coupez le courant au niveau du disjoncteur.
|
AVERTISSEMENT : RISQUE D'ÉLECTROCUTION.
Peut entraîner des blessures graves, voire mortelles. Coupez le courant au disjoncteur ou au fusible avant l'installation.
|

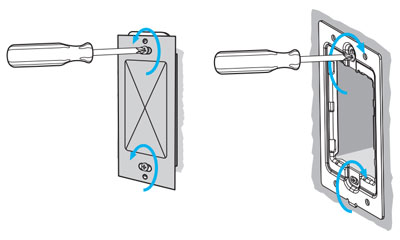

2. Retirez l'appareil existant et installez le siège fixe du contrôleur
3. Étiquetez et retirez les câbles existants
Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, repérez le fil à l'aide de la vis de couleur différente.
|
|
Remarque : Le variateur et le ballast/driver 0-10 V sont connectés indépendamment à l'alimentation secteur (secteur).

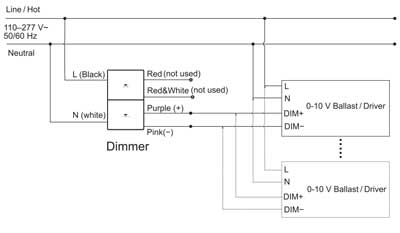

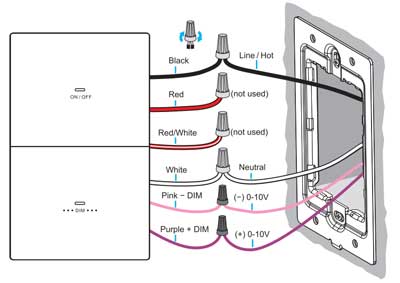

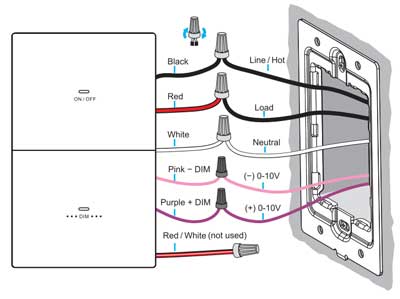

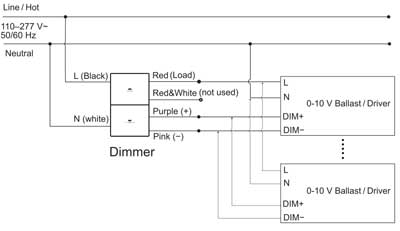

Câblage simple
|
|
Remarque : Connectez le fil d'alimentation CA (L) du ballast/driver 0-10V au fil de charge (rouge) du variateur.
Dépannage :
Si le variateur peut démarrer, mais que le ballast/driver 0-10V ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du ballast/driver 0-10V) sont inversés.
5、 Connectez le variateur (2)

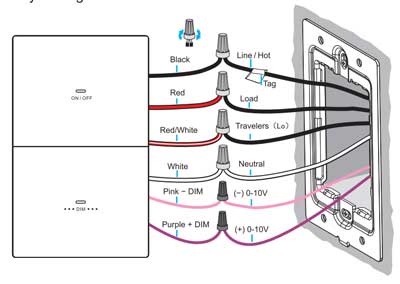

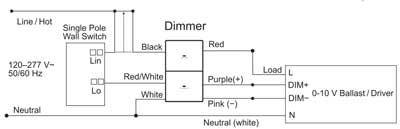

Câblage à 3 voies
|
|
Remarque : Un interrupteur unipolaire standard peut être associé à un contrôleur pour former un système d’interrupteur à double commande.
|
6、 Installez le variateur
Appuyez et enclenchez pour terminer l'installation |
7、 Mettez le courant au niveau du disjoncteur.
|
8.

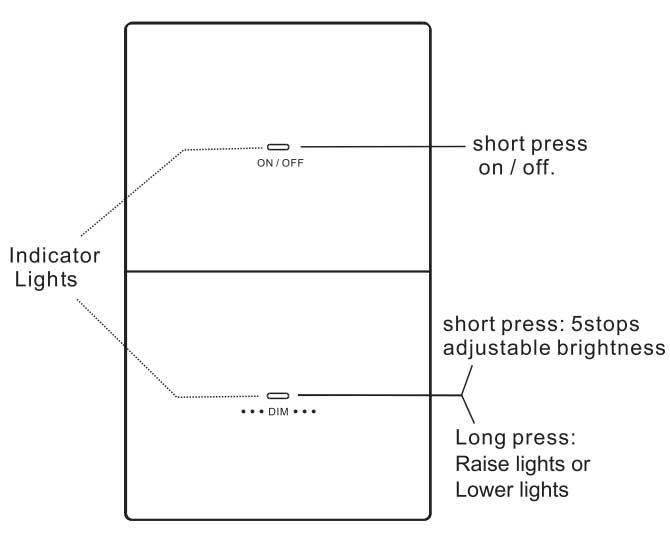

Fonctionnement du variateur de configuration
|
Remarque : Lorsque le bouton de variation d'intensité (appui long) atteint la luminosité maximale ou minimale, le voyant clignote lentement. |
Réglage de la garniture basse tension
|

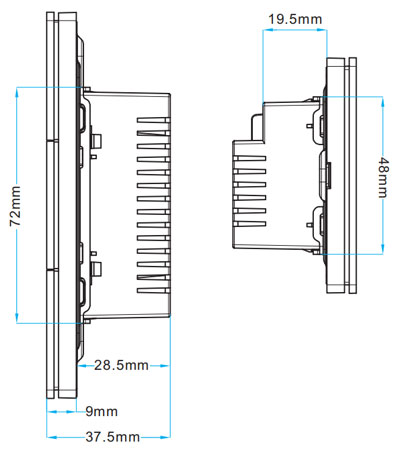

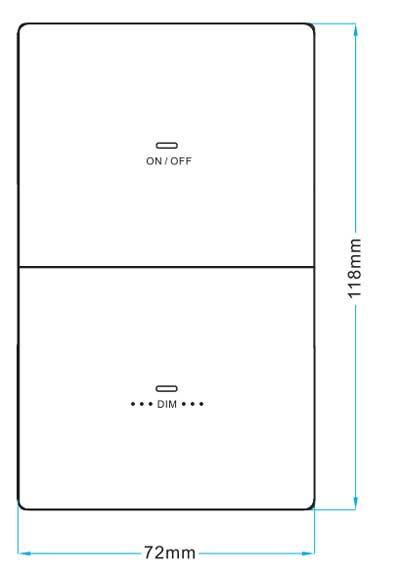

9、 Dimensions du produit
|
|
|
|
|
|
