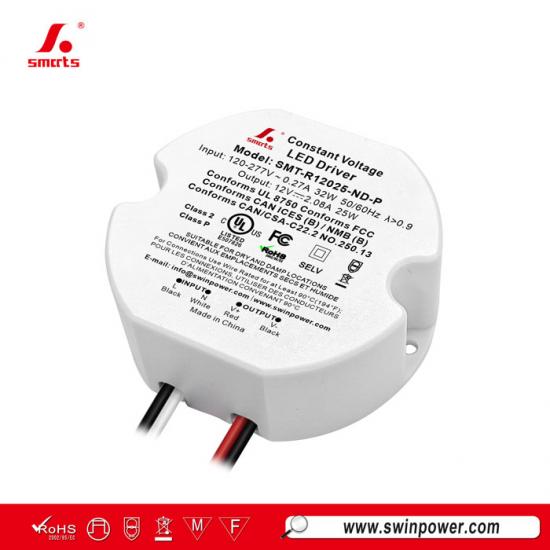

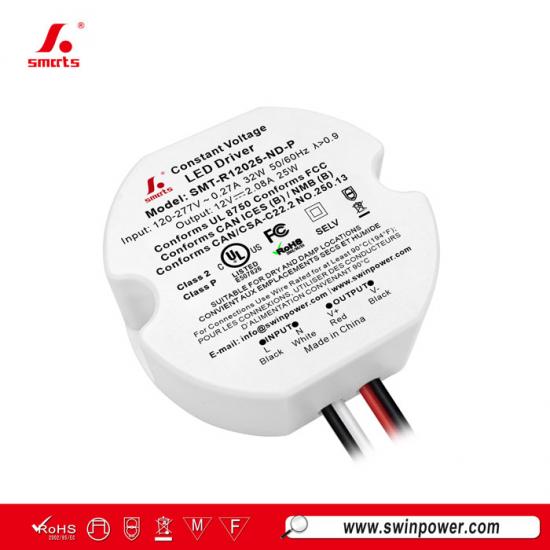

Alimentation LED ronde 25 W à tension constante, idéale pour les installateurs et polyvalente
Les électriciens et les installateurs se tournent vers leTournevis rond en plastique de 25 WFacile à câbler et conçue pour durer, cette ampoule de 25 W est idéale pour les rubans, modules et éclairages d'ambiance LED. Son boîtier étanche permet une installation sécurisée dans les salles de bain, les cuisines et les espaces extérieurs couverts. À l'intérieur, un correcteur de facteur de puissance actif (PFC) et une protection contre les surcharges et les courts-circuits protègent le circuit, le tout refroidi silencieusement par convection. Cette ampoule est garantie 7 ans.
Spécification
| Modèle | SMT-R12025-ND-P | SMT-R24025-ND-P | SMT-R48025-ND-P | |
| Certificat | UL / FCC / ICES-005 / Classe P / Classe 2 / SELV | |||
| Sortir | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±3% | ±2% | ±2% | |
| Régulation de charge | ±2% | ±1% | ±1% | |
| Régulation de tension | ±0,5% | |||
| Courant nominal | 2.08A | 1,04A | 0,52A | |
| Puissance nominale | 25W | |||
| Dépasser | 10% | 5% | 5% | |
| Saisir | Plage de tension | 120-277 V CA | ||
| Gamme de fréquences | 50 / 60 Hz | |||
| Facteur de puissance à pleine charge | >0,9 | |||
| THD (typ.) à pleine charge | ≤6 % à 120 V CA ≤13 % à 277 V CA | |||
| Efficacité à pleine charge | 81,2 % à 120 V CA 82 % à 277 V CA |
85,4 % à 120 V CA 86 % à 277 V CA |
86,5 % à 120 V CA 86 % à 277 V CA |
|
| Courant alternatif (max.) | 0,27A | |||
| Courant d'appel (typ.) | 2,28 A, 35 µs à 50 % du courant de crête à 120 V CA ; 4,68 A, 40 µs à 50 % du courant de crête à 277 V CA | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Coupe la tension de sortie, qui se rétablit automatiquement une fois le défaut disparu. | ||
| surcharge | Mode hoquet 105%~110%, se rétablit automatiquement une fois la panne disparue. | |||
| Environnement | Température de fonctionnement (Ta) | -40 à +50 °C | ||
| Température du boîtier (Tc) | 90℃ | |||
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 2 GHz, 10 minutes/cycle, axes X, Y et Z : 72 minutes chacun | |||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | I/PO/P : 1,88 kV CA | |||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | |||
| Émissions CEM | FCC Partie 15 Sous-partie B ; ANSI C63.4:2014+A1:2017 ; ICES-005 Édition 5 ; NMB-005 | |||
| Test d'immunité à la poussée | Ligne électrique CA : Mode différentiel 2 kV | |||
| Autres | Poids net | 0,138 kg | ||
| Dimension | 69,4*62,9*24,0 mm (Φ*L*H) | |||
| Emballage | 385 x 290 x 190 mm, 80 pièces/carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une tension d'entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | |||
| 2. Utiliser uniquement dans une enceinte ; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
|
|
 |
 |
 |
Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C (rupture) capacité : 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C (rupture) capacité : 6KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Note:
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de gradation
Produits associés
|

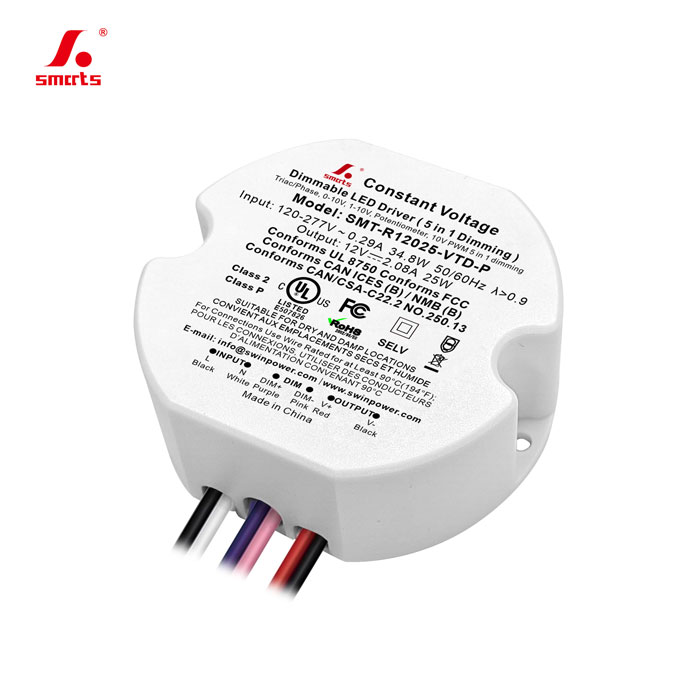

Cette 25WAlimentation LED à intensité variable 5 en 1Boîtier en plastique, correcteur de facteur de puissance actif intégré et fonctionnement à tension constante. Certifié UL et principalement vendu sur le marché nord-américain.
