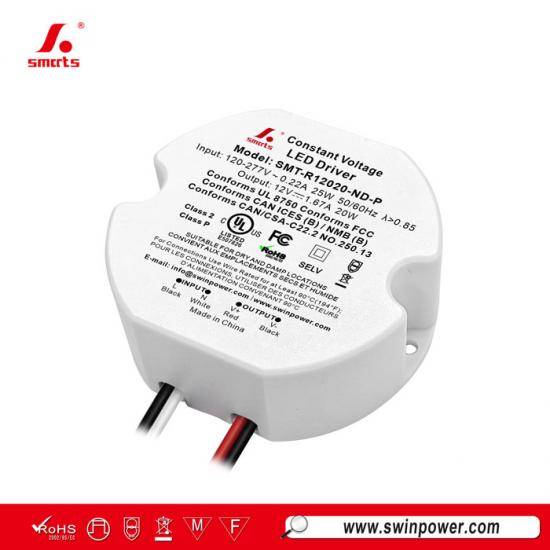

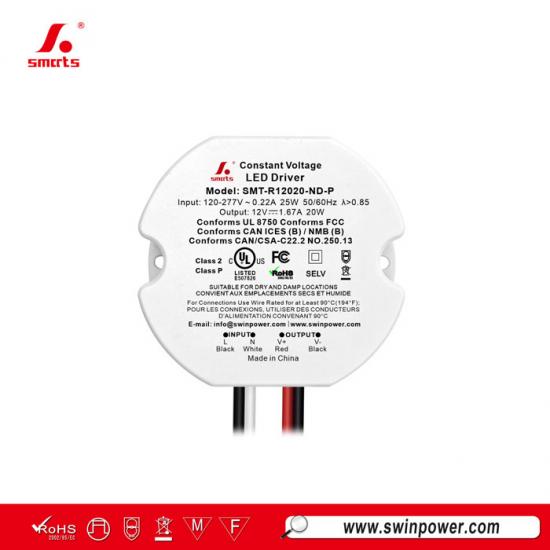

Prix du driver LED à tension constante non dimmable de forme ronde 20W pour éclairages LED
Spécifications
| Modèle | SMT-R12020-ND-P | SMT-R24020-ND-P | SMT-R48020-ND-P | |
| Certificat | UL / FCC / ICES-005 / Class P / Class 2 / SELV | |||
| Sortie | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±3% | ±2% | ±2% | |
| Régulation de charge | ±2% | ±1% | ±1% | |
| Régulation de tension | ±0.5% | |||
| Courant nominal | 1.67A | 0.83A | 0.42A | |
| Puissance nominale | 20W | |||
| Dépassement | 10% | 5% | 5% | |
| Entrée | Plage de tension | 120-277VAC | ||
| Plage de fréquence | 50 / 60 Hz | |||
| Facteur de puissance à pleine charge | >0,85 | |||
| DHT (typ.) à pleine charge | ≤10 % à 120 V CA ≤15 % à 277 V CA | |||
| Rendement à pleine charge | 82 % à 120 V CA 82 % à 277 V CA |
85,5 % à 120 V CA 85,5 % à 277 V CA |
86 % à 120 V CA 85 % à 277 V CA |
|
| Courant CA (max.) | 0,22 A | |||
| Courant d'appel (typ.) | 2,28 A, 35 µs à 50 % Ipeak 120 V CA 4,68 A, 40 µs à 50 % Ipeak 277 V CA | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Coupe la tension de sortie, se rétablit automatiquement après l'élimination de la condition de défaut. | ||
| Surcharge | 105 % ~ 110 % mode hoquet, se rétablit automatiquement après l'élimination de la condition de défaut. | |||
| Environnement | Temp. de fonctionnement (Ta) | -40 ~ +50 °C | ||
| Température du boîtier (Tc) | 90 °C | |||
| Humidité de fonctionnement | 20 - 90 % HR sans condensation | |||
| Temp., humidité de stockage | -40 - +80 °C, 10 - 95 % HR sans condensation | |||
| Coefficient de temp. | ±0,03 %/°C (0 - 50 °C) | |||
| Vibration | 10 ~ 500 Hz, 2 G 10 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 ; CAN/CSA-C22.2 No.250.13 | ||
| Tension de tenue | E/S-S/S : 1,88 kVAC | |||
| Résistance d'isolement | E/S-S/S : 100 MΩ / 500 VDC / 25 ℃ / 70 % HR | |||
| Immunité CEM | FCC/ICES ne requièrent pas ce test. | |||
| Émission CEM | FCC Part 15 Subpart B; ANSI C63.4:2014+A1:2017; ICES-005 Issue 5; NMB-005 | |||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : Mode différentiel 2 kV | |||
| Autres | Poids net | 0,138 KG | ||
| Dimensions | 69,4*62,9*24,0 mm (Φ*L*H) | |||
| Emballage | 385*290*190 mm 80 pièces/CTN | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. À utiliser uniquement dans une enceinte ; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
|
|
 |
 |
 |
Spécification mécanique
| Lorsque la tension d'entrée est de 120 Vac, le nombre de drivers LED pouvant être associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Calibre | Nombre de drivers LED |
| Type C (pouvoir de coupure : 6 KA) |
10 A | 40 |
| 13 A | 52 | |
| 16 A | 64 | |
| 20 A | 81 | |
| 25 A | 101 | |
| Lorsque la tension d'entrée est de 277 Vac, le nombre de drivers LED pouvant être associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Calibre | Nombre de drivers LED |
| Type C (pouvoir de coupure : 6 kA) |
10 A | 83 |
| 13 A | 108 | |
| 16 A | 133 | |
| 20 A | 166 | |
| 25 A | 208 | |
Remarque：
1. Les quantités ci-dessus de drivers LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Opération de gradation
Produits associés
|

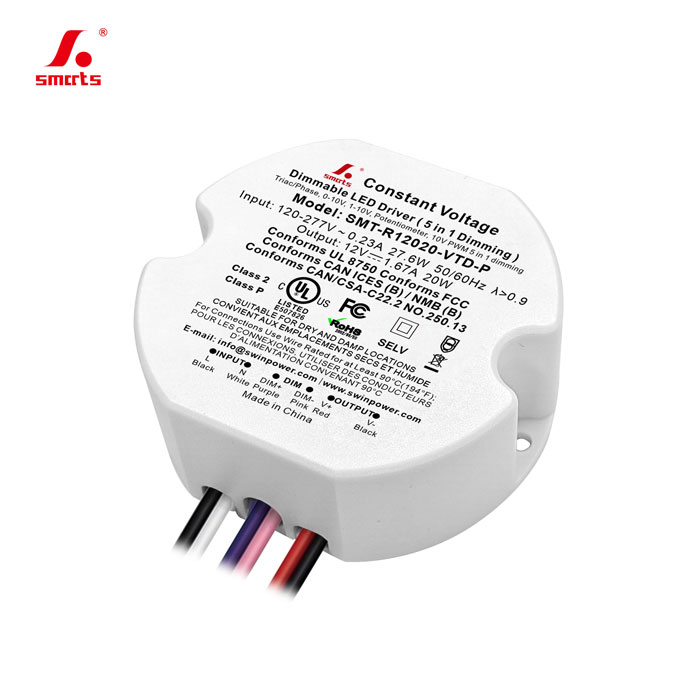

Cette alimentation LED gradable TRIAC et 0-10V 20W dispose d'un fonctionnement à tension constante et d'une conception compacte pour une installation rapide et facile ; elle offre une gradation fluide, stable et sans scintillement de 0 % à 100 %, avec une garantie de 7 ans.
