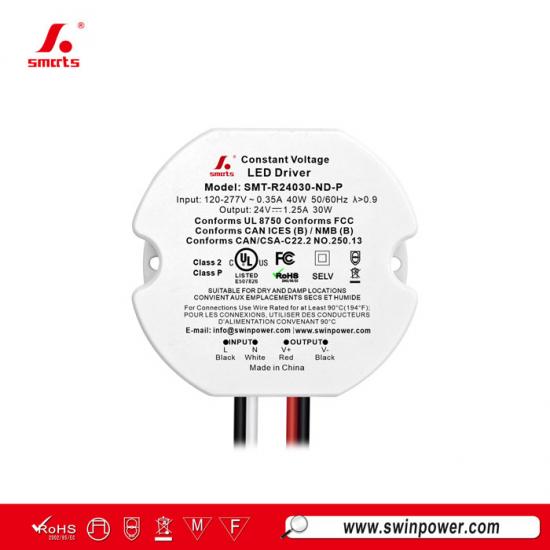

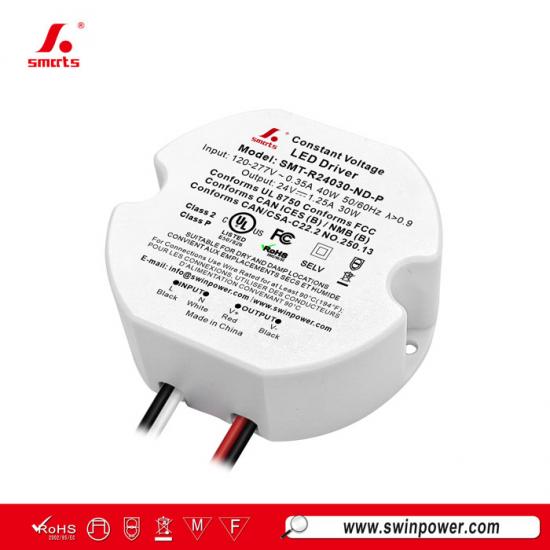

Alimentation LED ronde 30 W à tension constante pour charges LED exigeantes
Conçu pour les propriétaires qui détestent les rappels, leDriver LED rond en plastique 30WSans ventilateur, étanche et conçu pour les environnements secs et humides, ce luminaire est doté d'une correction active du facteur de puissance (PFC), d'une protection contre les courts-circuits et les surcharges, et d'un rendement pouvant atteindre 86 %. Son fonctionnement silencieux et durable lui assure une longue durée de vie. Sans variateur, son installation est simple et rapide, idéale pour les gestionnaires immobiliers comme pour les bricoleurs. Bénéficiant d'une garantie de 7 ans, il représente une solution d'alimentation fiable et durable pour un éclairage LED performant.
Spécification
| Modèle | SMT-R24030-ND-P | |
| Certificat | UL en cours / SELV | |
| Sortir | Tension nominale CC | 24V |
| Tolérance de tension | ±2% | |
| Régulation de charge | ±1% | |
| Régulation de tension | ±0,5% | |
| Courant nominal | 1,25 A | |
| Puissance nominale | 30W | |
| Dépasser | 5% | |
| Saisir | Plage de tension | 120-277 V CA |
| Gamme de fréquences | 50 / 60 Hz | |
| Facteur de puissance à pleine charge | >0,9 | |
| THD (typ.) à pleine charge | ≤8 % à 120 V CA ≤12 % à 277 V CA | |
| Efficacité à pleine charge | 85,5 % à 120 V CA 86 % à 277 V CA | |
| Courant alternatif (max.) | 0,35A | |
| Courant d'appel (typ.) | 2,08 A, 54 µs à 50 % du courant de crête à 120 V CA ; 4,48 A, 53 µs à 50 % du courant de crête à 277 V CA | |
| Courant de fuite | ||
| Protection | Court-circuit | Coupe la tension de sortie, qui se rétablit automatiquement une fois le défaut disparu. |
| surcharge | Mode hoquet 105%~110%, se rétablit automatiquement une fois la panne disparue. | |
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) |
| Température du boîtier (Tc) | 90℃ | |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | |
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |
| Vibration | 10 à 500 Hz, 2 GHz, 10 minutes/cycle, axes X, Y et Z : 72 minutes chacun | |
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 |
| Tension de tenue | I/PO/P : 1,88 kV CA | |
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | |
| Émissions CEM | Partie 15, sous-partie B de la FCC | |
| Test d'immunité à la poussée | Ligne électrique CA : Mode différentiel 2 kV | |
| Autres | Poids net | 0,193 kg |
| Dimension | 74,4*66,4*24,0 mm (Φ*L*H) | |
| Emballage | 385 x 290 x 190 mm, 80 pièces/carton | |
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une tension d'entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | |
| 2. Utiliser uniquement dans une enceinte ; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||
|
|
 |
 |
 |

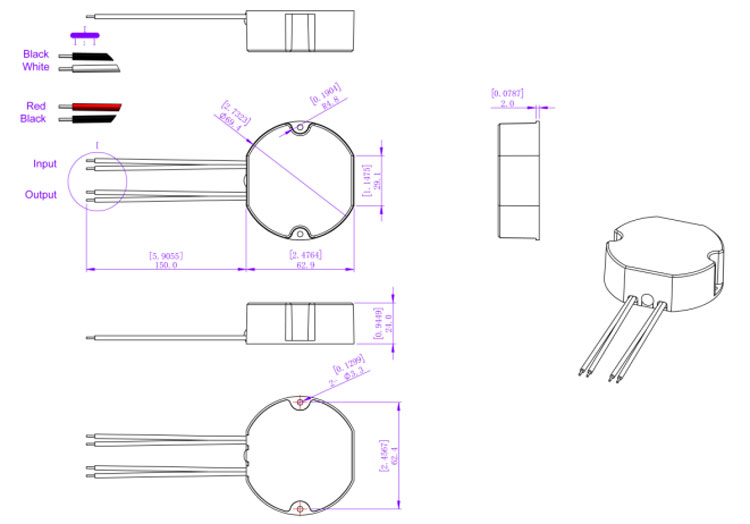

Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C (rupture) capacité : 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C (rupture) capacité : 6KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Note:
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de gradation
Produits associés
|

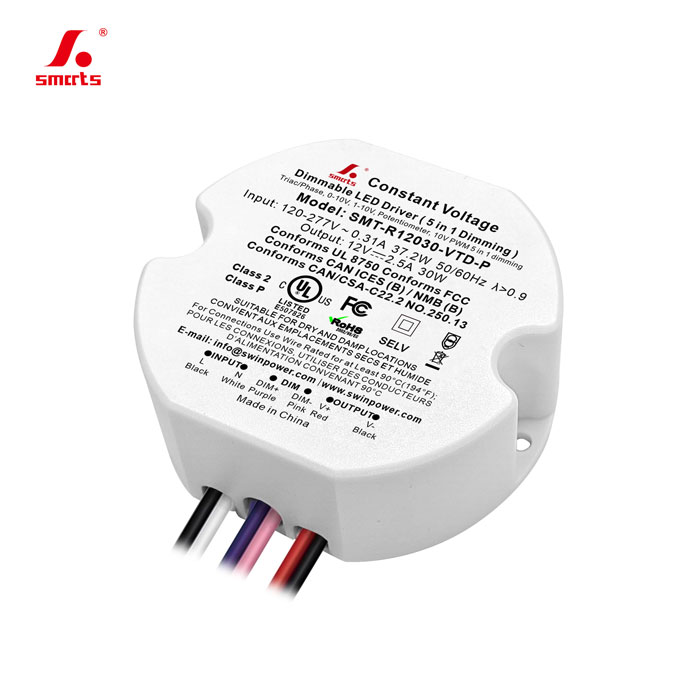

CeDriver LED rond en plastique 30WCe luminaire propose un mode de gradation 5 en 1 et une conception entièrement étanche et sans ventilateur, adaptée aux environnements secs et humides. Il intègre une correction active du facteur de puissance (PFC) ainsi qu'une protection contre les courts-circuits et les surcharges, pour une efficacité énergétique jusqu'à 86 %. Il offre une gradation fluide, stable et sans scintillement sur une plage de 0 à 100 % et bénéficie d'une garantie étendue de 7 ans.
