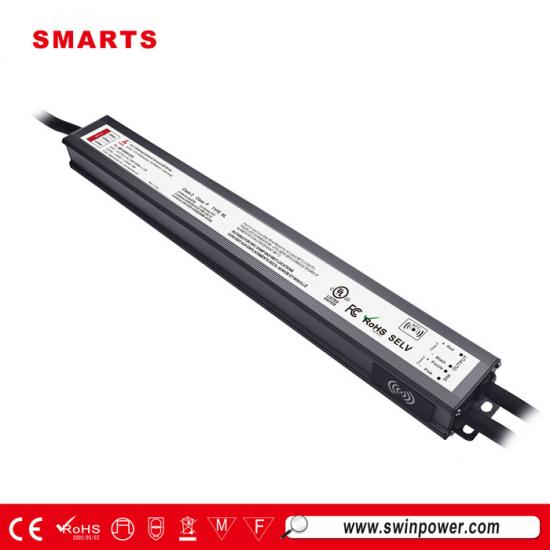

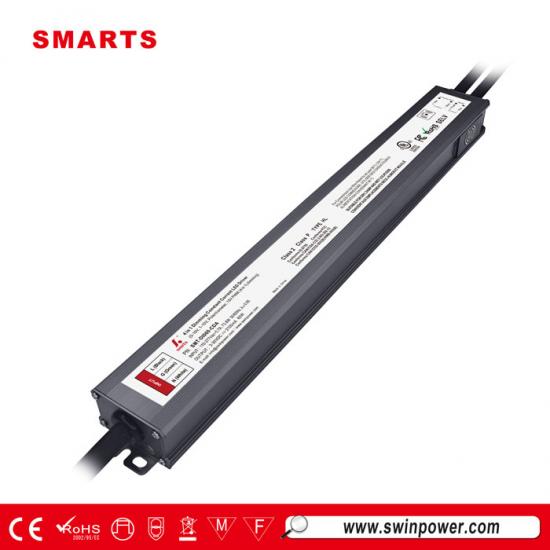

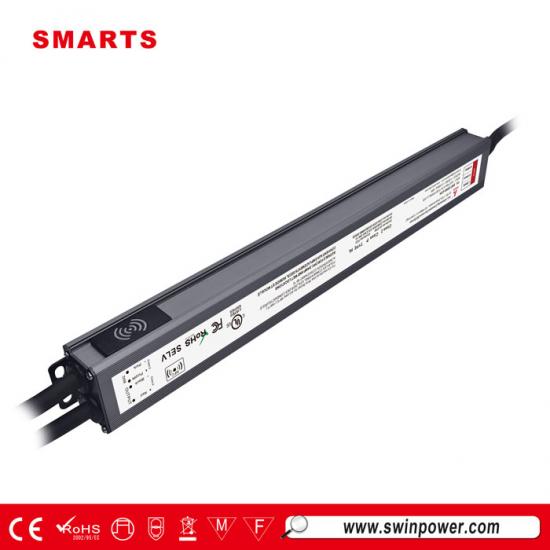

Alimentation LED étanche IP67 60 W PWM 0-10 V à intensité variable et courant constant pour éclairage LED
60 W Alimentation LED dimmable 0 10 V Fonctionnement à courant constant. Module de programmation intelligent NFC intégré. Courant de sortie réglable via l'application NFC. Excellente dissipation thermique, installation simple et rapide, et conformité aux réglementations mondiales en matière d'éclairage de sécurité.
Spécification
| Modèle | SMT-DI060-CDA | ||
| Certificat | ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Classe 2 / Classe P / Type HL / UKCA | ||
| Sortir | Tension continue | 3-30V | |
| Réglementation actuelle | ±2% | ||
| Ondulation actuelle | <3% | ||
| Courant de dépassement | <0,1% | ||
| Courant nominal | 500-2100 mA (le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de NFC) | ||
| Puissance nominale | 60 W | ||
| Saisir | Plage de tension | 110-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,92 à 230 VCA >0,9 à 277 VCA | ||
| THD (typ.) à pleine charge | ≤8% à 120 VCA ≤15% à 230 VCA ≤18% à 277 VCA | ||
| Efficacité (typ.) à pleine charge | >83 % à 120 VCA >84 % à 230 VCA >83 % à 277 VCA | ||
| Courant alternatif (max.) | 0,7 A | ||
| Courant d'appel (typ.) | 7A, 50%, 72us à 120VAC ; 14A, 50 %, 72us à 230VAC ; 16A, 50%, 68us à 277VAC | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode courant constant, peut récupérer automatiquement après une élimination anormale | |
| Surcharge | ≤110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 95 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10~500 Hz, 5 G 12 minutes/cycle, 72 minutes chacun sur les axes X, Y et Z | ||
| Sécurité et CEM | Normes de sécurité |
Réglementation américaine :
UL8750 CAN/CSA-C22.2 No.250.13 (États-Unis);E495946 |
Réglementation européenne :
EN61347-1 EN61347-2-13 |
| Tension de tenue |
Réglementation américaine :
Entrée/sortie : 3,75 kVca ; Entrée/sortie : 1,88 kVca ; Sortie/sortie : 1,88 kVca |
Réglementation européenne :
Entrée/sortie : 3,75 kVca ; Entrée/sortie-sortie : 1,5 kVca ; Sortie/sortie-sortie : 0,5 kVca |
|
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||
| Émission CEM |
Réglementation américaine :
FCC 47 CFR Partie 15, Sous-partie B (États-Unis) |
Réglementation européenne :
EN55015 EN 61000-3-3 |
|
| Autres | Poids net | 0,5 kg | |
| Dimension | 314,7 x 38,5 x 23,6 mm (L x l x H) | ||
| Emballage | 380*295*210mm 30 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10.(US) | |||
|
|
|
|
|
Spécifications mécaniques
| note | DL30 |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3C*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2C*18AWG) |
| Fil de signal | Violet (D+) Rose (D-) (2C*18AWG) |
| Remarques : | |
Chaud conseil s :
Courant de transport maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .
Par exemple : 1 mm 2 Câble de sortie, courant de transport maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A
Schéma de connexion de gradation
En utilisant une gradation ---0-10/ 1-10 V / 10V PWM/ Potentiomètre atténuation
Fonction NFC :
Pour un fonctionnement détaillé, veuillez vous référer au manuel de l'application ProNFC demandé auprès du représentant commercial de Smarts Electronics.
1. Scannez le code QR ci-dessous pour télécharger l'application ProNFC
Méthodes de téléchargement pour les appareils iOS :
＊ les utilisateurs iOS peuvent télécharger via le lien QRcode (Figure 1)
＊ Recherchez le nom de l'application ProNFC dans l'App Store (Figure 2)
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
Produits connexes
|

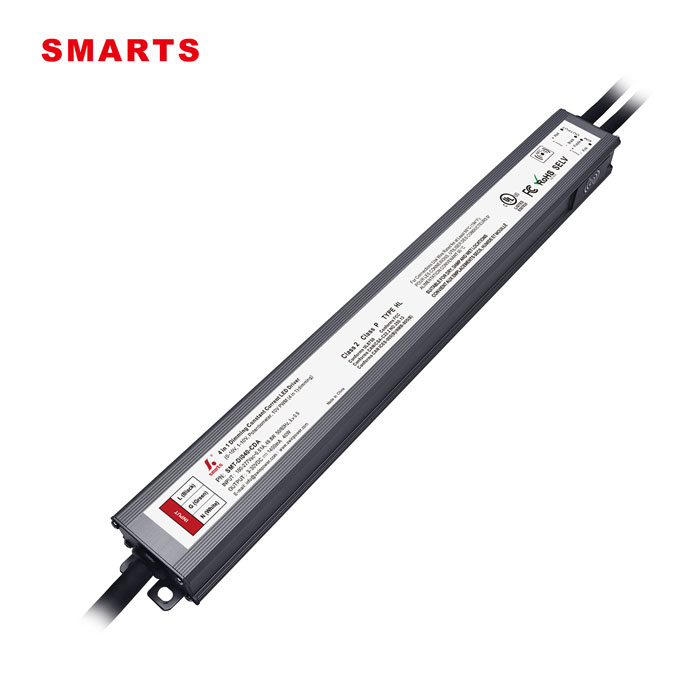

Ce courant constant ultra-mince de 40 W 400 mA-1400 mA Alimentation LED à intensité variable 0 10 V Doté d'une excellente dissipation thermique et d'une plage de gradation de 1 à 100 %, il est conforme aux réglementations internationales en matière d'éclairage de sécurité. Il est adapté aux installations d'éclairage LED extérieures de petits espaces.
