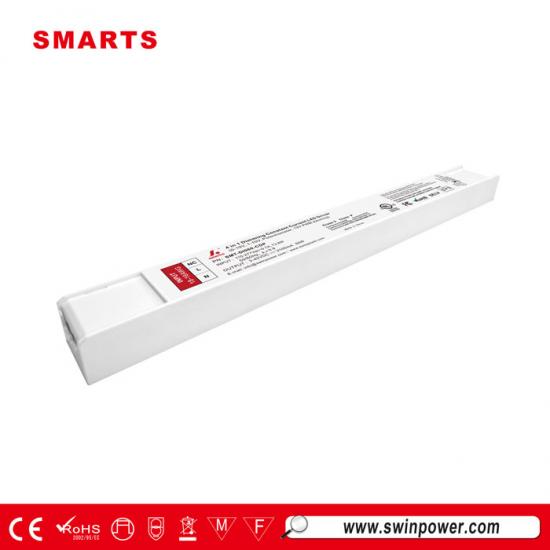

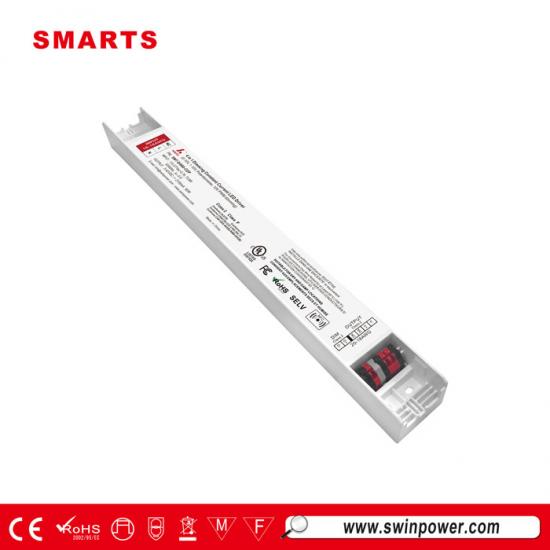

Alimentation LED 60 W à courant constant, intensité variable, 3 V-30 V, 0,10 V, 500 mA-2 100 mA
Ce 60W alimentation LED ultra-mince 0 10 à intensité variable Il dispose d'une plage de tension d'entrée de 100 à 277 VCA. Il intègre un module de programmation intelligent NFC, permettant de régler le courant de sortie et de définir le code d'adresse via l'application NFC.
Spécification
| Modèle | SMT-DI060-CDP | ||
| Certificat | ENEC / UL / cUL / FCC / SELV / CE /ROHS / Reach/ Classe P / UKCA | ||
| Sortir | Tension continue | 3-42V | |
| Réglementation actuelle | ±2% | ||
| Ondulation actuelle | <3% | ||
| Courant de dépassement | <0,1% | ||
| Courant nominal | 500-2100 mA (le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de NFC) | ||
| Puissance nominale | 60 W | ||
| Saisir | Plage de tension | 110-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,92 à 230 VCA >0,9 à 277 VCA | ||
| THD (typ.) à pleine charge | ≤9% à 120 VCA ≤16% à 230 VCA ≤18% à 277 VCA | ||
| Efficacité (typ.) à pleine charge | >82 % à 120 VCA >84 % à 230 VCA >83 % à 277 VCA | ||
| Courant alternatif (max.) | 0,7 A | ||
| Courant d'appel (typ.) | 6 A, 50 %, 68 µs à 120 VCA ; 12 A, 50 %, 68 µs à 230 VCA ; 14 A, 50 %, 68 µs à 277 VCA | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode courant constant, peut récupérer automatiquement après une élimination anormale | |
| Surcharge | ≤110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 90 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10-500 Hz, 2G 12 minutes/cycle, axes X, Y, Z toutes les 72 minutes | ||
| Sécurité et CEM | Normes de sécurité |
Réglementation américaine :
UL8750 CAN/CSA-C22.2 No.250.13 (États-Unis);E495946 |
Réglementation européenne :
EN61347-1 EN61347-2-13 |
| Tension de tenue |
Réglementation américaine :
E/S/P : 3,75 kVca |
Réglementation européenne :
Entrée/Sortie : 3,75 kVCA |
|
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV | ||
| Émission CEM |
Réglementation américaine :
FCC 47 CFR Partie 15, Sous-partie B (États-Unis) |
Réglementation européenne :
EN55015 EN 61000-3-3 |
|
| Autres | Poids net | 0,3 kg | |
| Dimension | 324,7 x 34,8 x 24,1 mm (L x l x H) | ||
| Emballage | 340*270*195mm 50 pièces / carton | ||
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10.(US) | |||
|
|
|
|
|
Spécifications mécaniques
| Note | DL30 | |
| réglementations américaines | réglementation européenne | |

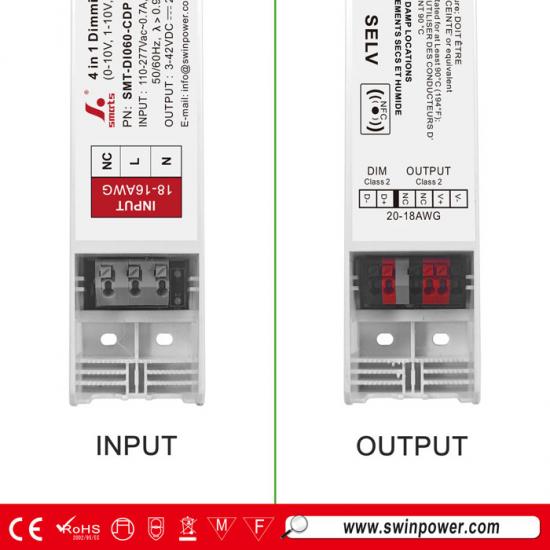

| Fil d'entrée (borne de connexion) | Des câbles d'une section de 18 AWG peuvent être utilisés | Des câbles d'une section de 1,0 mm² peuvent être utilisés |
| Fil de sortie (borne de connexion) | Des câbles avec des sections transversales de 20 AWG peuvent être utilisés | Des câbles d'une section de 0,51 mm² peuvent être utilisés |
| Fil de gradation (borne de connexion) | Des câbles avec des sections transversales de 20 AWG peuvent être utilisés | Des câbles d'une section de 0,51 mm² peuvent être utilisés |
| Remarques : | ||
Chaud conseil s :
Courant de transport maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .
Par exemple : 1 mm 2 Câble de sortie, courant de transport maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A
Schéma de connexion de gradation
En utilisant une gradation ---0-10/ 1-10 V / 10V PWM/ Potentiomètre atténuation
Fonction NFC :
Pour un fonctionnement détaillé, veuillez vous référer au manuel de l'application ProNFC demandé auprès du représentant commercial de Smarts Electronics.
1. Scannez le code QR ci-dessous pour télécharger l'application ProNFC
Méthodes de téléchargement pour les appareils iOS :
＊ les utilisateurs iOS peuvent télécharger via le lien QRcode (Figure 1)
＊ Recherchez le nom de l'application ProNFC dans l'App Store (Figure 2)
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
Produits connexes
|

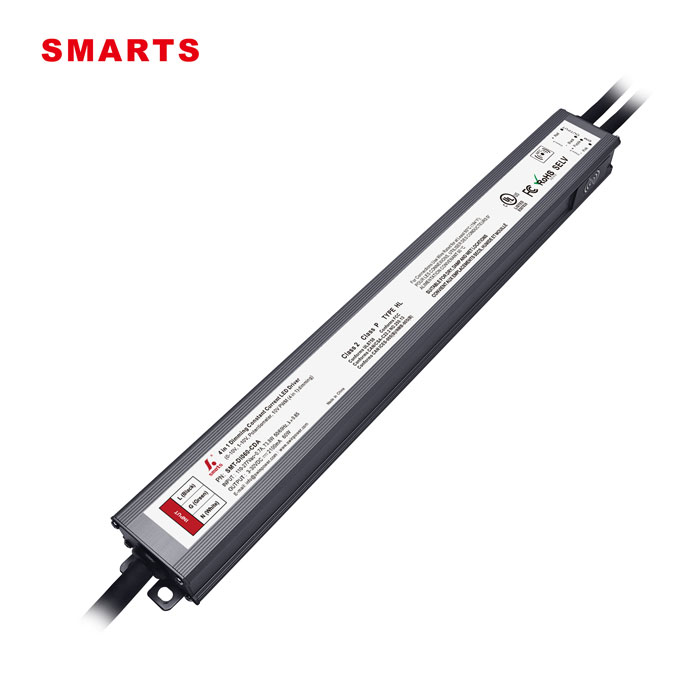

Boîtier en aluminium ultra-mince, Alimentation LED 60W à intensité variable 0-10V Fonctionnement à courant constant. Rendement jusqu'à 84 %. Conforme aux réglementations mondiales en matière d'éclairage de sécurité. Garantie 7 ans.
