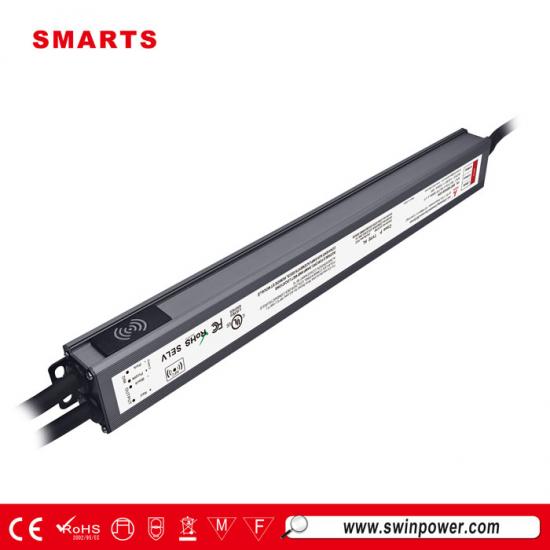

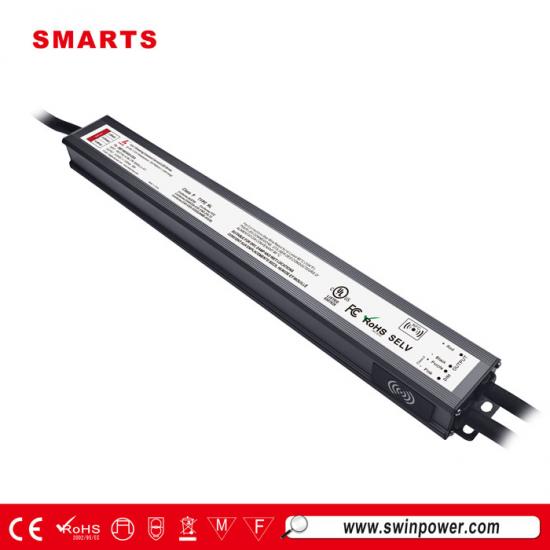

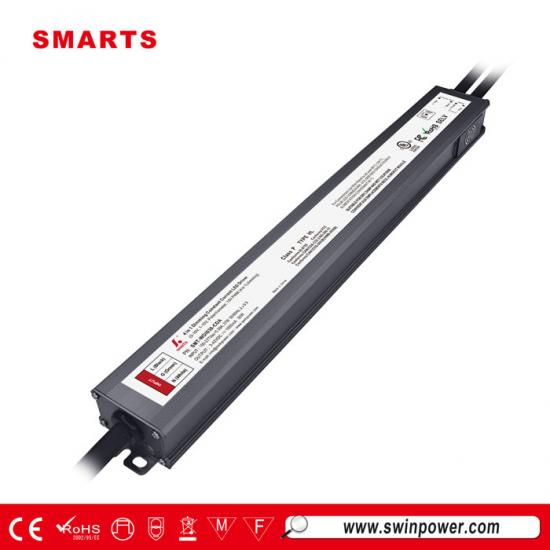

Pilote LED ultra-mince de taille 0 à 10 V, courant constant variable 30 W, 300 mA-1 050 mA, étanche IP67
Cette sortie PWM Pilote LED 30 W à courant constant et gradable 0-10 V Doté d'un boîtier entièrement en aluminium pour une excellente dissipation thermique, il offre une gradation fluide et stable de 1 à 100 %, sans scintillement. Il est également protégé contre les courts-circuits, les surchauffes, les surcharges et les surtensions. Il est garanti 7 ans.
Spécification
| Modèle | SMT-WDI030-CDA | ||
| Certificat | ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Classe P / Type HL / UKCA | ||
| Sortir | Tension continue | 3-42V | |
| Réglementation actuelle | ±2% | ||
| Ondulation actuelle | <3% | ||
| Courant de dépassement | <0,1% | ||
| Courant nominal | 300-1050 mA (le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de NFC) | ||
| Puissance nominale | 30 W | ||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,95 à 230 VCA >0,9 à 277 VCA | ||
| THD (typ.) à pleine charge | ≤14% à 120 VCA ≤18% à 230 VCA ≤23% à 277 VCA | ||
| Efficacité (typ.) à pleine charge | >83 % à 120 VCA >83 % à 230 VCA >82 % à 277 VCA | ||
| Courant alternatif (max.) | 0,39 A | ||
| Courant d'appel (typ.) | 4,5 A, 50 %, 84 us à 120 VAC ; 9A, 50 %, 84us à 230VAC ; 11A, 50%, 84us à 277VAC | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode courant constant, peut récupérer automatiquement après une élimination anormale | |
| Surcharge | ≤110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 95 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10~500 Hz, 5 G 12 minutes/cycle, 72 minutes chacun sur les axes X, Y et Z | ||
| Sécurité et CEM | Normes de sécurité |
Réglementation américaine :
UL8750 CAN/CSA-C22.2 No.250.13 (États-Unis);E495946 |
Réglementation européenne :
EN61347-1 EN61347-2-13 |
| Tension de tenue |
Réglementation américaine :
Entrée/sortie : 3,75 kVca ; Entrée/sortie : 1,88 kVca ; Sortie/sortie : 1,88 kVca |
Réglementation européenne :
Entrée/sortie : 3,75 kVca ; Entrée/sortie-sortie : 1,5 kVca ; Sortie/sortie-sortie : 0,5 kVca |
|
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||
| Émission CEM |
Réglementation américaine :
FCC 47 CFR Partie 15, Sous-partie B (États-Unis) |
Réglementation européenne :
EN55015 EN 61000-3-3 |
|
| Autres | Poids net | 0,5 kg | |
| Dimension | 314,7 x 38,5 x 23,6 mm (L x l x H) | ||
| Emballage | 380*295*210mm 30 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | |||
|
|
|
|
|

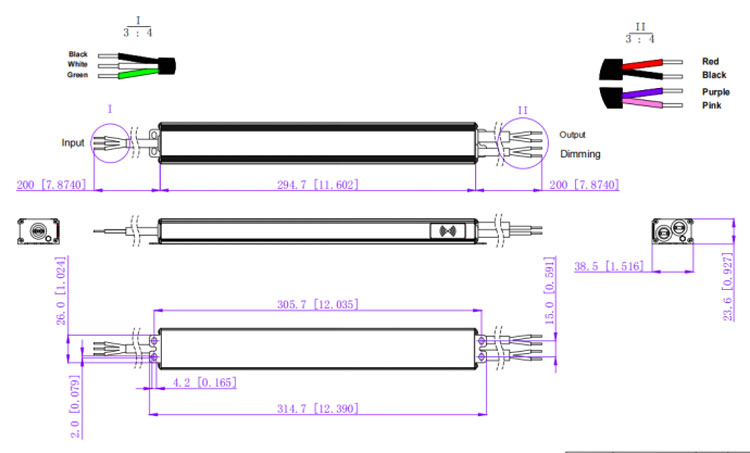

Spécifications mécaniques
| note | DL30 |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3C*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2C*18AWG) |
| Fil de signal | Violet (D+) Rose (D-) (2C*18AWG) |
| Remarques : | |
Chaud conseil s :
Courant de transport maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .
Par exemple : 1 mm 2 Câble de sortie, courant de transport maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A
Schéma de connexion de gradation
En utilisant une gradation ---0-10/ 1-10 V / 10V PWM/ Potentiomètre atténuation
Fonction NFC :
Pour un fonctionnement détaillé, veuillez vous référer au manuel de l'application ProNFC demandé auprès du représentant commercial de Smarts Electronics.
1. Scannez le code QR ci-dessous pour télécharger l'application ProNFC
Méthodes de téléchargement pour les appareils iOS :
＊ les utilisateurs iOS peuvent télécharger via le lien QRcode (Figure 1)
＊ Recherchez le nom de l'application ProNFC dans l'App Store (Figure 2)
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
Produits connexes
|

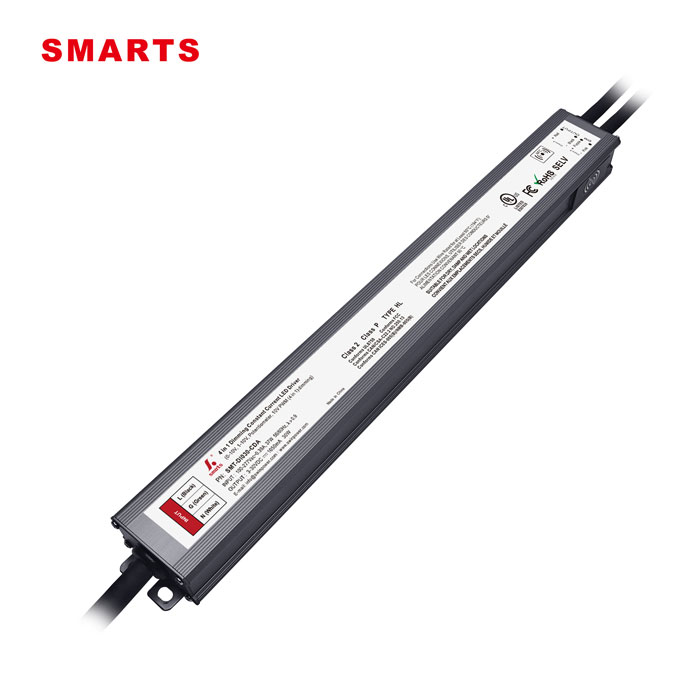

Ce Alimentation LED à courant constant 30 W, 0-10 V, intensité variable Doté d'un module de programmation intelligent NFC intégré, il permet de régler le courant de sortie et l'adresse via l'application NFC. La plage de variation est fluide et stable, de 1 à 100 %. Garantie 7 ans.
