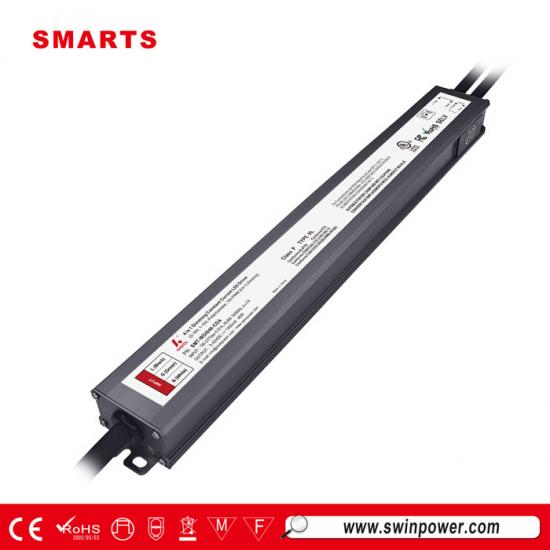

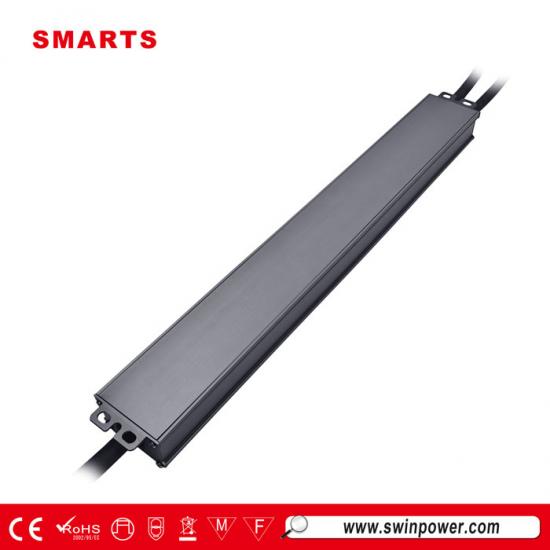

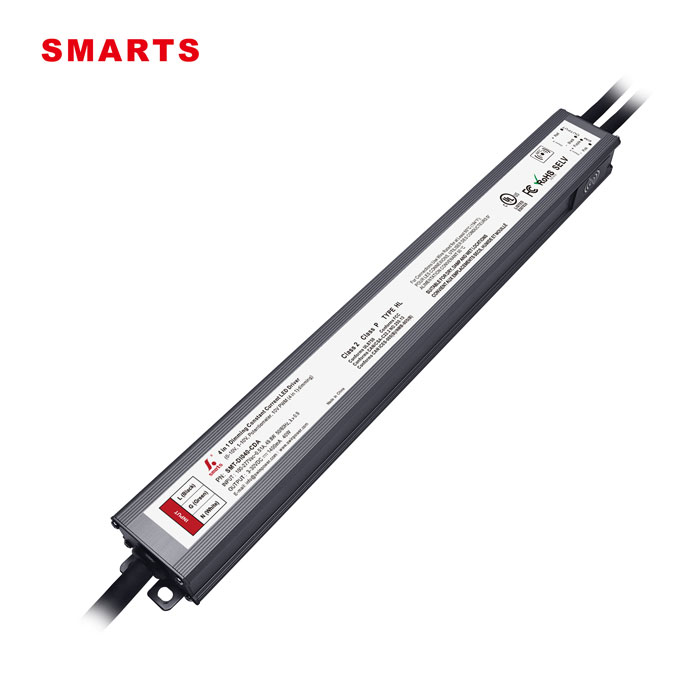

Pilote LED 40 W, 400 mA-1 400 mA, résistant aux intempéries, IP67, courant constant, 0,10 V, intensité variable, pour éclairage LED
Cette plage de tension d'entrée universelle de 100 à 277 VCA, Alimentation LED à intensité variable 0-10 V Doté d'un boîtier entièrement en aluminium, il est adapté aux projets d'éclairage LED extérieurs en zones humides. Sa plage de gradation est de 1 à 100 %. Il est garanti 7 ans.
Spécification
| Modèle | SMT-WDI040-CDA | ||
| Certificat | ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Classe P / Type HL / UKCA | ||
| Sortir | Tension continue | 3-42V | |
| Réglementation actuelle | ±2% | ||
| Ondulation actuelle | <4% | ||
| Courant de dépassement | <0,1% | ||
| Courant nominal | 400-1400 mA (le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de NFC) | ||
| Puissance nominale | 40 W | ||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,96 à 230 VCA >0,93 à 277 VCA | ||
| THD (typ.) à pleine charge | ≤13% à 120 VCA ≤17% à 230 VCA ≤23% à 277 VCA | ||
| Efficacité (typ.) à pleine charge | >83 % à 120 VCA >83 % à 230 VCA >82 % à 277 VCA | ||
| Courant alternatif (max.) | 0,51 A | ||
| Courant d'appel (typ.) | 5,5 A, 50 %, 78 us à 120 VAC ; 10,5 A, 50 %, 76 us à 230 VAC ; 12,5 A, 50 %, 78 us à 277 V CA | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode courant constant, peut récupérer automatiquement après une élimination anormale | |
| Surcharge | ≤110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 95 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10~500 Hz, 5 G 12 minutes/cycle, 72 minutes chacun sur les axes X, Y et Z | ||
| Sécurité et CEM | Normes de sécurité |
Réglementation américaine :
UL8750 CAN/CSA-C22.2 No.250.13 (États-Unis);E495946 |
Réglementation européenne :
EN61347-1 EN61347-2-13 |
| Tension de tenue |
Réglementation américaine :
Entrée/sortie : 3,75 kVca ; Entrée/sortie : 1,88 kVca ; Sortie/sortie : 1,88 kVca |
Réglementation européenne :
Entrée/sortie : 3,75 kVca ; Entrée/sortie-sortie : 1,5 kVca ; Sortie/sortie-sortie : 0,5 kVca |
|
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||
| Émission CEM |
Réglementation américaine :
FCC 47 CFR Partie 15, Sous-partie B (États-Unis) |
Réglementation européenne :
EN55015 EN 61000-3-3 |
|
| Autres | Poids net | 0,5 kg | |
| Dimension | 314,7 x 38,5 x 23,6 mm (L x l x H) | ||
| Emballage | 380*295*210mm 30 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | |||
|
|
|
|
|
Spécifications mécaniques
| note | DL30 |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3C*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2C*18AWG) |
| Fil de signal | Violet (D+) Rose (D-) (2C*18AWG) |
| Remarques : | |
Chaud conseil s :
Courant de transport maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .
Par exemple : 1 mm 2 Câble de sortie, courant de transport maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A
Schéma de connexion de gradation
En utilisant une gradation ---0-10/ 1-10 V / 10V PWM/ Potentiomètre atténuation

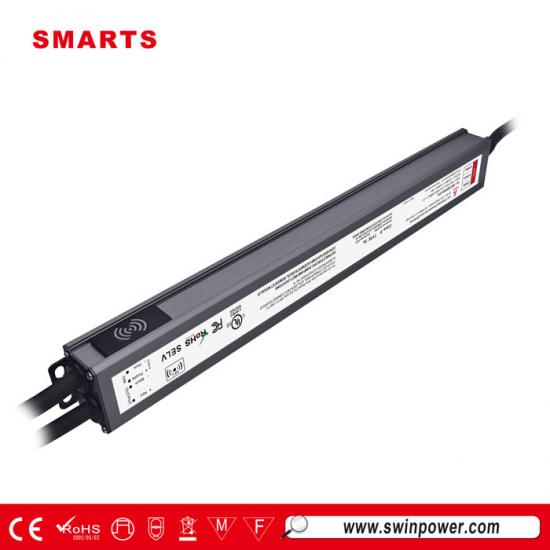

Fonction NFC :
Pour un fonctionnement détaillé, veuillez vous référer au manuel de l'application ProNFC demandé auprès du représentant commercial de Smarts Electronics.
1. Scannez le code QR ci-dessous pour télécharger l'application ProNFC
Méthodes de téléchargement pour les appareils iOS :
＊ les utilisateurs iOS peuvent télécharger via le lien QRcode (Figure 1)
＊ Recherchez le nom de l'application ProNFC dans l'App Store (Figure 2)
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
