Alimentation LED ultra-mince IP20 à courant constant 20 W, pilote LED dimmable DALI-2 700 mA

Alimentation LED ultra-mince IP20 à courant constant 20 W, pilote LED dimmable DALI-2 700 mA

Certifié UL FCC ROHS alimentation LED DALI-2 à courant constant 700 mA est réglable, plusieurs options de fréquence, livré avec une alimentation de bus DALI et une alimentation auxiliaire. Il dispose d'une fonction de détection de l'état de l'alimentation (fonction D4i) et d'une détection de la température de la lampe, les paramètres du pilote peuvent être ajustés par APP.

Spécification

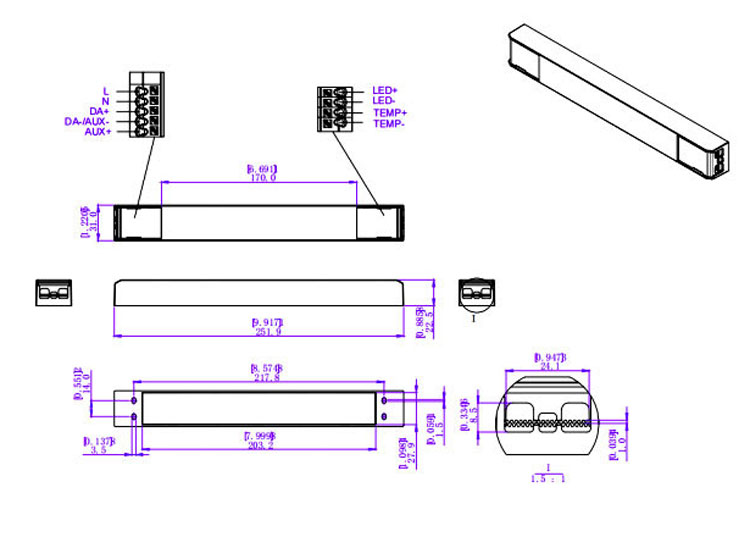

Spécifications mécaniques

Recommandation du MCB ：

Note ：

[si !supportLists] 1. [fin si] Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 ℃

[si !supportLists] 2. [fin si] Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.

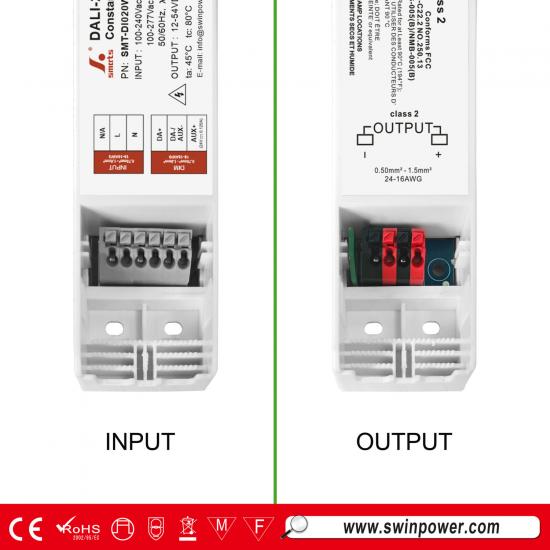

Schéma de connexion de gradation

Note:

1. Le nom du modèle SMT-DI020W070-D4IP-YT signifie qu'il existe une alimentation auxiliaire et une détection de température de la lampe.

Fonction NFC :

Application ProNFC	Appareils portables NFC	Téléchargement IOS	Téléchargement Android

Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) à proximité de la zone de signal NFC du pilote LED à intensité variable.

Définir facilement l'adresse par NFC

L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) à proximité de la zone de signal NFC du pilote LED à intensité variable.

Fonctionnement de la gradation

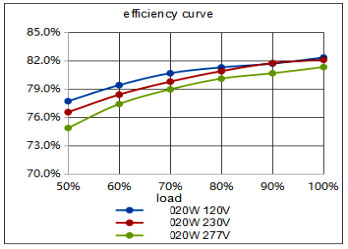

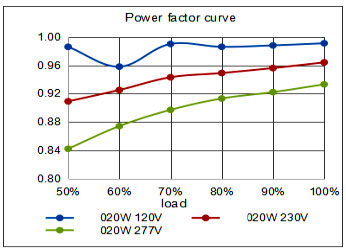

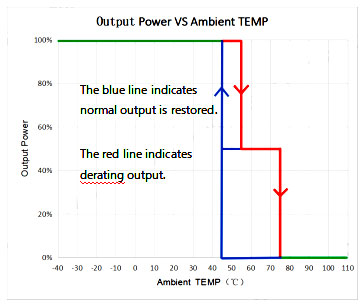

E efficacité Courbe ( efficacité contre charge de sortie) :	Courbe du facteur de puissance (facteur de puissance v s charge de sortie) ：	Courbe de déclassement ( Puissance de sortie VS Ambiant TEMP ) ：

1. Pour prolonger leur durée de vie, veuillez vous référer à la courbe de déclassement et déclasser en fonction de la température.

2. Le courant de sortie du driver LED doit être choisi en fonction du courant nominal de la lampe et de la température ambiante. Il est généralement recommandé de réserver une certaine tension à l'alimentation.

quantité de charge pour prolonger la durée de vie du pilote LED.

Courbe de déclassement de température de la lampe ：

[si !supportLists] 1. [fin si] Cette figure montre la courbe de protection lorsque le modèle recommandé du capteur de température de lampe est NCP18XH103J03RB(muRata) et les paramètres de protection de température externe sur l'APP

sont les paramètres par défaut d'usine.

[si !supportLists] 2. [fin si] Si les modèles de thermistances ne sont pas NCP18XH103J03RB (muRata), veuillez vérifier les paramètres pertinents de protection de la température de la lampe sur l'APP.

[si !supportLists] 3. [fin si] Si le capteur de température de la lampe n'est pas connecté, veuillez conserver les paramètres de la section de protection de la température de la lampe sur l'APP par défaut et éloigner les câbles des corps sous tension.
