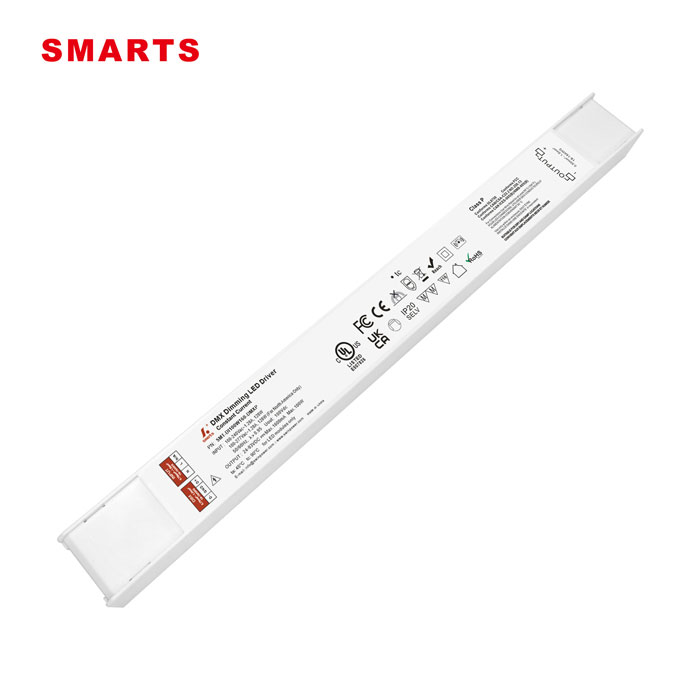

Alimentation pour pilote LED 100 W à intensité variable DALI-2 D4I à courant constant 160 mA-1600 mA pour éclairage LED
Certifié UL, pilote LED à courant constant 100 W à intensité variable Compatible avec le mode gradable DALI-2 D4I. Équipé d'une alimentation par bus DALI avec détection de l'état de l'alimentation. Module de programmation intelligent NFC permettant de régler intelligemment les paramètres d'alimentation via NFCAPP. Garantie 7 ans.
Spécification
| Modèle | SMT-DI100W160-D4IP-YT | SMT-DI100W210-D4IP-YT | |
| Certificat | UL/FCC/CE /Classe P/TYPE HL/SELV/RoHS / Reach/ENEC/ICES/UKCA | ||
| Sortir | Courant nominal | 160 mA-1600 mA | 210 mA-2100 mA |
| Tension continue | 24-93 VCC | 12-54 VCC | |
| Puissance nominale | 100 W max | ||
| Tolérance actuelle | Courant de sortie ± 30 mA | ||
| Régulation des lignes | <0,1% | ||
| Régulation de charge | <0,1% | ||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) | >0,99 à 120 VCA 60 Hz >0,98 à 230 VCA 50 Hz >0,97 à 277 VCA 60 Hz | ||
| Puissance à vide (max.) | <2W | ||
| Consommation en veille (max.) | <0,5 W | ||
| THD (typ.) à pleine charge | < 5,5 % à 120 VCA < 9,5 % à 230 VCA < 10,5 % à 277 VCA | ||
| Efficacité à pleine charge |
>89,8 % à 120 VCA 60 Hz
> 91,7 % à 230 VCA 50 Hz > 91,3 % à 277 VCA 60 Hz |
>88,8 % à 120 VCA 60 Hz
> 90,7 % à 230 V CA 50 Hz > 90,7 % à 277 VCA 60 Hz |
|
| Courant alternatif (max.) | <1A | ||
| Courant d'appel (typ.) |
23,2 A, 398 µs à 50 % de la tension de crête 120 VCA
48,8 A, 171 µs à 50 % de la tension de crête 230 VCA 58,7 A, 404 µs à 50 % de la tension de crête, 277 VCA |
24,8 A, 412 µs à 50 % de la tension de crête 120 VCA
56,8 A, 120 µs à 50 % de la tension de crête 230 VCA 68,4 A, 580 µs à 50 % de la tension de crête 277 VCA |
|
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |
| Surtension | Mode hoquet ou alimentation constante, redémarre automatiquement une fois la condition de défaut supprimée | ||
| Surchauffe |
Température ambiante supérieure à 50± 5℃, le courant de sortie sera réduit à 50 % ;
La température ambiante chute à 40℃ ±5℃ et récupère automatiquement. Température ambiante supérieure à 60 ± 5 ℃, le courant de sortie sera réduit à 0 % ; La température ambiante chute à 40℃ ±5℃ et récupère automatiquement. |
||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+45℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 à 90 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80℃,10 - 95% HR | ||
| Coefficient de température | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10~500 Hz, 2G 12 min/1 cycle, période de 72 min chacun le long des axes X, Y, Z | ||
| Sécurité et CEM | Normes de sécurité | EN61347-1 EN61347-2-13 (UE) et UL8750 (États-Unis) | |
| Tension de tenue | Entrée/sortie : 3,75 kVCA Entrée/sortie : 1,5 kVCA Sortie/sortie : 0,5 kVCA | ||
| Norme de test stroboscopique | IEEE 1789 Sans scintillement | ||
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||
| Résistance d'isolement | Entrée/Sortie : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||
| Émission CEM | EN55015 EN61000-3-2,3 (UE) et FCC Partie 15 Sous-partie B ; ANSI C63.4:2014 (États-Unis) | ||
| Autres | Poids net | 340g | |
| Dimension | 353*30*21,7 mm (L*l*H) | ||
| Emballage | 32*24,5*355 50 pièces / carton | ||
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à charge nominale et à 25℃ de température ambiante. | ||
| 2. Pour prolonger la durée de vie du pilote, veuillez réduire la charge à une tension d'entrée inférieure. | |||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||
|
|
|
|
|
Spécifications mécaniques
Recommandation du MCB ：
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 6 |
| 13A | 8 | |
| 16A | 10 | |
| 20A | 12 | |
| 25A | 16 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 12 |
| 13A | 16 | |
| 16A | 20 | |
| 20A | 25 | |
| 25A | 31 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 14 |
| 13A | 19 | |
| 16A | 23 | |
| 20A | 29 | |
| 25A | 36 | |
Note
：
[si !supportLists]
1.
[fin si]
Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 ℃
[si !supportLists]
2.
[fin si]
Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil Globle | |
| DL100 | |
| Fil d'entrée et fil de gradation | Bornes grises 6P (0,2 mm2-1,5 mm2/24-16AWG) |
| Fil de sortie et fil de température externe | Bornes rouges/noires 4P (0,2 mm2-1,5 mm2/24-16 AWG) |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Schéma de connexion de gradation
Note
：
[si !supportLists]
1.
[fin si]
Le nom du modèle SMT-DI060W
XXX
-D4IP-YT signifie qu'il existe une alimentation auxiliaire et une détection de température de lampe.
Fonction NFC :
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) à proximité de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) à proximité de la zone de signal NFC du pilote LED à intensité variable.
Fonctionnement de la gradation

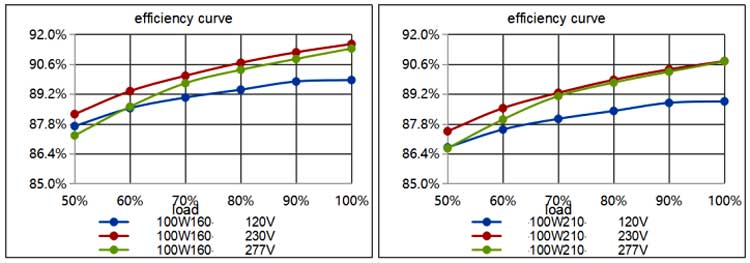

E efficacité Courbe ( efficacité contre charge de sortie) :

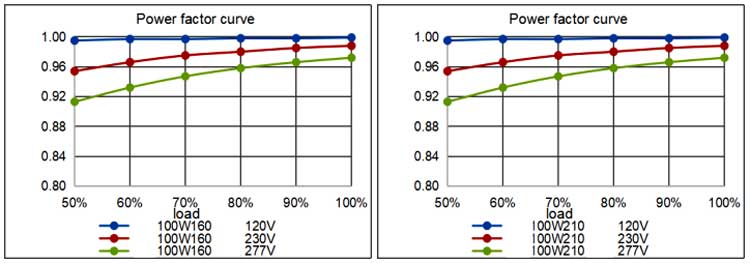

Courbe du facteur de puissance (facteur de puissance
contre
charge de sortie)

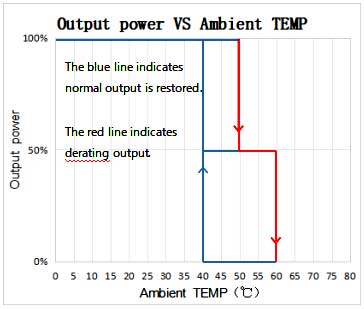

Courbe de déclassement ( Puissance de sortie VS Ambiant TEMP )
1. Pour prolonger leur durée de vie, veuillez vous référer à la courbe de déclassement et déclasser en fonction de la température.
2. Le courant de sortie du driver LED doit être choisi en fonction du courant nominal de la lampe et de la température ambiante. Il est généralement recommandé de réserver une certaine charge à l'alimentation afin de prolonger la durée de vie du driver LED.
Courbe de déclassement de température de la lampe ：
1. Cette figure montre la courbe de protection lorsque le modèle recommandé du capteur de température de lampe est NCP18XH103J03RB(muRata) et que les paramètres de protection de température externe sur l'APP sont par défaut.
2. Si les modèles de thermistances ne sont pas NCP18XH103J03RB (muRata), veuillez vérifier les paramètres pertinents de protection de la température de la lampe sur l'APP.
3. Si le capteur de température de la lampe n'est pas connecté, veuillez conserver les paramètres de la section de protection de la température de la lampe sur l'APP par défaut et éloigner les câbles des corps sous tension.
