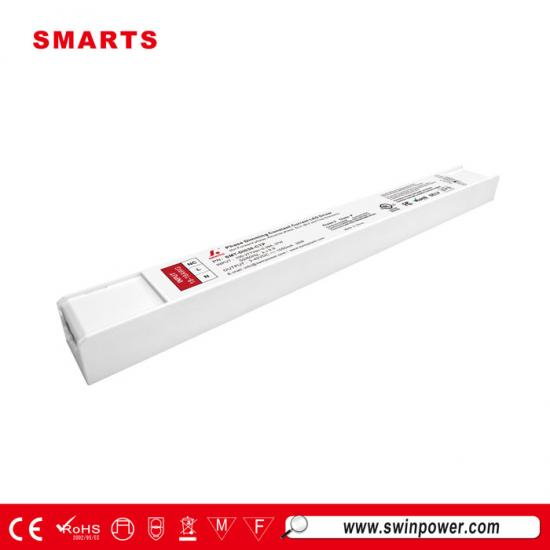

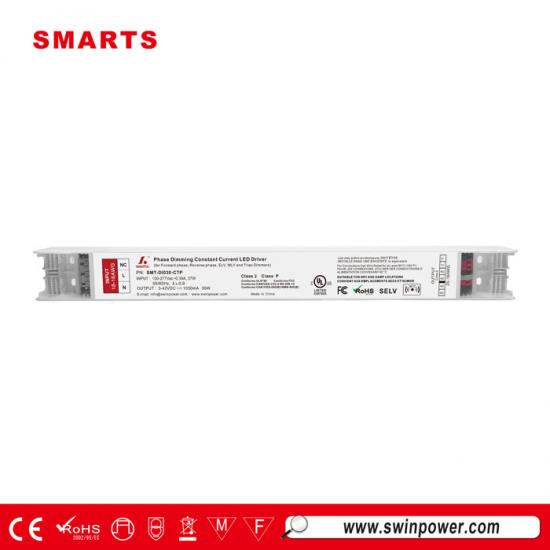

Boîtier en plastique classe 2 homologué UL, indice de protection IP20, alimentation à triac à intensité variable pour éclairage LED
Alimentation LED ultra-mince à triac et à intensité variable Fonctionnant à courant constant, ce luminaire est doté d'un module de programmation intelligent NFC intégré et d'un boîtier en plastique entièrement protecteur ; il est idéal pour les projets d'éclairage LED intérieur dans les espaces restreints.
Spécification
| Modèle | SMT-DI030-CTP | |
| Certificat | UL / cUL / FCC / Classe P | |
| Sortir | Tension continue | 3-42V |
| Réglementation actuelle | ±2% | |
| Ondulation du courant | <5% | |
| Courant de dépassement | <0,1% | |
| Courant nominal | 300-1050 mA (Le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de la technologie NFC) | |
| Puissance nominale | 30W | |
| Saisir | Plage de tension | 100-277 V CA |
| Gamme de fréquences | 47 - 63 Hz | |
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 V CA >0,9 à 277 V CA | |
| THD (typ.) à pleine charge | ≤14 % à 120 V CA ≤25 % à 277 V CA | |
| Rendement (typ.) à pleine charge | >82 % à 120 V CA >82 % à 277 V CA | |
| Courant alternatif (max.) | 0,39A | |
| Courant d'appel (typ.) | 4,5 A, 50 %, 90 us à 120 VAC ; 10A, 50%,96us @277VAC | |
| Courant de fuite | <0,5 mA | |
| Protection | Court-circuit | Mode courant constant, récupération automatique après élimination anormale |
| surcharge | Mode hoquet ≤110 %, se rétablit automatiquement après la disparition du défaut. | |
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; |
|
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | |
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |
| Vibration | 10-500 Hz, 2G, 12 minutes/cycle, axes X, Y, Z toutes les 72 minutes | |
| Sécurité et CEM | normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 (États-Unis); E495946 |
| Tension de tenue | I/PO/P : 3,75 kVca | |
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |
| Test d'immunité à la poussée | Ligne d'alimentation CA : Mode différentiel 2 kV | |
| Émissions CEM | FCC 47 CFR Partie 15, Sous-partie B (États-Unis) | |
| Autres | Poids net | 0,3 kg |
| Dimension | 324,7*34,8*24,1 mm (L*l*H) | |
| Emballage | 340 x 270 x 195 mm, 50 pièces/carton | |
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à une entrée de 120 VCA, à une charge nominale et à une température ambiante de 25 °C. | |
| 2. Tolérance : comprend la tolérance de réglage et la régulation de charge. | ||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||
|
|
|
|
|

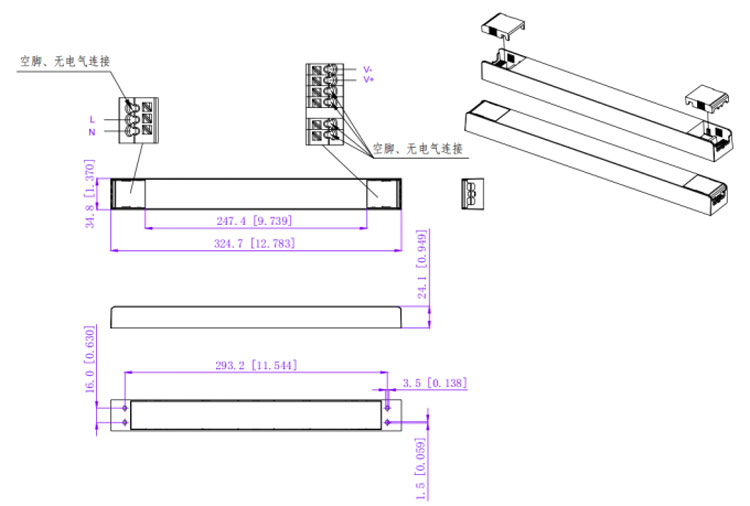

Spécifications mécaniques
| calibre de fil américain | |
| LN30 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3C*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2C*18AWG) |
| Remarques : | |
Chaud conseil s :
Courant maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .
Par exemple : 1 mm 2 Câble de sortie, courant maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A
Schéma de connexion de gradation
Utilisation d'un seul variateur ---Variateur TRIAC/coupure de phase g
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) en connectant un variateur de phase/Triac ou un système d'éclairage.
2. Utilisation de variateurs ou de systèmes d'éclairage à phase directe, MLV et à phase inverse, ELV, TRIAC.
Veuillez utiliser des variateurs d'une puissance au moins deux fois supérieure à la puissance de sortie du circuit de commande.
Fonction NFC :
Pour plus de détails sur le fonctionnement, veuillez vous référer au manuel de l'application ProNFC que vous pouvez demander au représentant commercial de Smarts Electronics.
1. Scannez le code QR ci-dessous pour télécharger l'application ProNFC
Méthodes de téléchargement pour appareils iOS :
＊ Les utilisateurs iOS peuvent télécharger via le lien QRcode (Figure 1).
＊ Recherchez l'application ProNFC dans l'App Store (Figure 2).
Application ProNFC
Appareils portables NFC
Téléchargement iOS
Téléchargement Android
