NOUVEAU Driver LED 5 en 1 à tension constante et intensité variable

 |Interrupteur mural variateur LED 0-10 V pour lampes LED, boîtier en plastique blanc, alimentation 100-277 V CA.

variateur pour lumières LED
dimmer switch for led lights dimmer switch for led lights dimmer switch for led lights

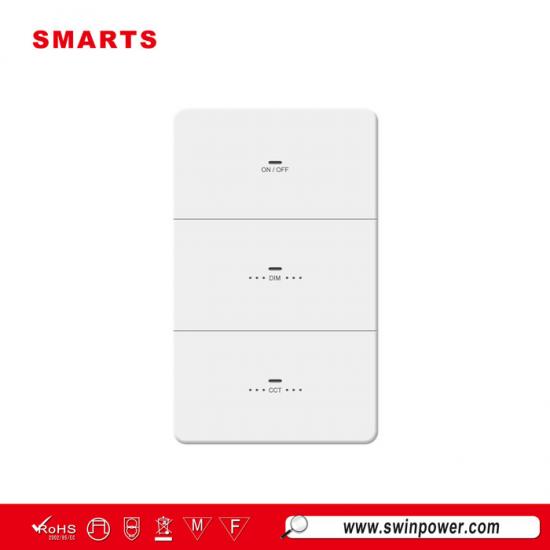

Interrupteur mural variateur LED 0-10 V pour lampes LED, boîtier en plastique blanc, alimentation 100-277 V CA.

Ce dispositif à deux canaux et trois boutons variateur 0-10V Permet de contrôler l'éclairage d'ambiance de plusieurs pièces ou groupes d'éclairage sans avoir à installer plusieurs interrupteurs. La variation d'intensité est fluide, stable et sans scintillement. Garantie de 5 ans.

  • Marque:

    SMARTS

  • numéro d'article.:

    SMT-U-2CP2CVDW3

  • tension d'entrée:

    100-277Vac

  • mode de gradation:

    0 10v dimmable

  • Taille:

    118*72*37.5mm

  • certification:

    ETL,FCC, CE, ROHS
demande maintenant
description des produits

Interrupteur mural variateur LED 0-10 V pour lampes LED, boîtier en plastique blanc, alimentation 100-277 V CA.

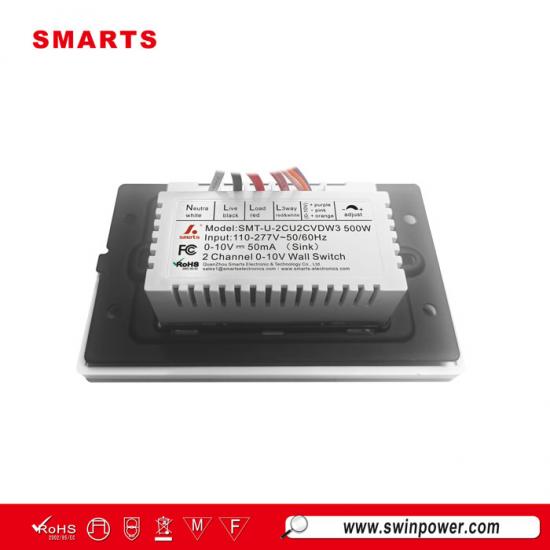

variateur 0-10 V Ce variateur est conçu pour être utilisé avec les drivers LED Smartspower, mais il est compatible avec tous les drivers à contrôle 0-10 V. Il est disponible en deux couleurs : blanc et gris.


Spécification

Veuillez lire avant l'installation.

Modèle
SMT-U-2CP2CVDW3
SMT-U-2CP2CVDG3
Couleur
Blanc
Gris

110-277 V~50/60 Hz
Capacité maximale (limitée par la première valeur atteinte)

0-10V-Sink 50 mA
50 mA
charger
120 V : 500 W 277 V : 1000 W


1. Coupez le courant au niveau du disjoncteur.


AVERTISSEMENT : RISQUE D'ÉLECTROCUTION.
Peut entraîner des blessures graves, voire mortelles. Coupez le courant au disjoncteur ou au fusible avant l'installation.

2. Retirez l'appareil existant et installez le siège fixe du contrôleur



3. Étiquetez et retirez les câbles existants

Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, repérez le fil à l'aide de la vis de couleur différente.


4. Connectez le variateur (1)

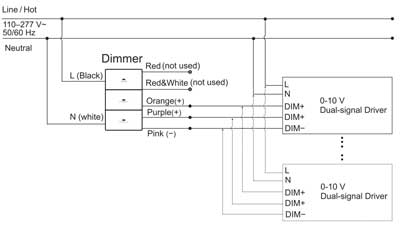

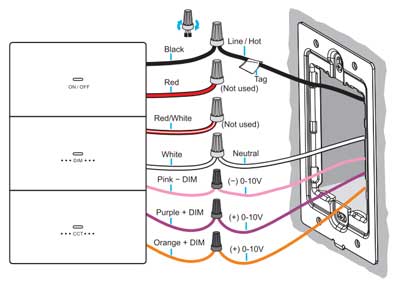

Câblage simple


Remarque : Le variateur et le ballast/driver 0-10 V sont connectés indépendamment à l'alimentation secteur (secteur).

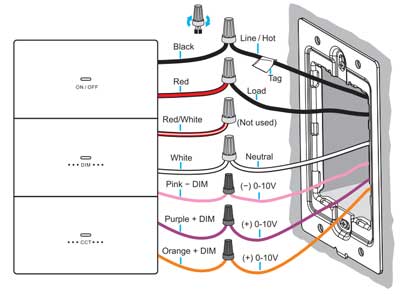

Câblage simple



Remarque : Connectez le fil d'alimentation CA (L) du ballast/driver 0-10V au fil de charge (rouge) du variateur.
Dépannage :
Si le variateur peut démarrer, mais que le ballast/driver 0-10V ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du ballast/driver 0-10V) sont inversés.

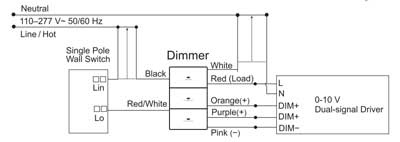

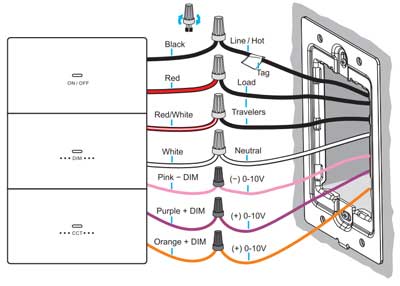

5、 Connectez le variateur (2)

Câblage à 3 voies



Remarque : Un interrupteur unipolaire standard peut être associé à un contrôleur pour former un système d’interrupteur à double commande.


6、 Installez le variateur

Appuyez et enclenchez pour terminer l'installation

7、 Mettez le courant au niveau du disjoncteur.

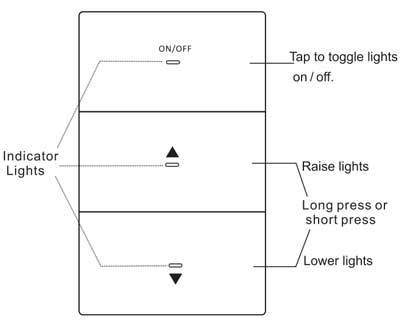

8. Fonctionnement du variateur de configuration

Remarque : Lorsque le bouton de variation d'intensité (appui long) atteint la luminosité maximale ou minimale, le voyant clignote lentement.

Réglage de la garniture basse tension
Facultatif
1. Avec les lumières allumées et réglées sur le niveau d'éclairage le plus bas, tournez le bouton de réglage des basses lumières dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.
2. Éteignez puis rallumez les lumières. Si les lumières ne s'allument pas ou ne sont pas stables, tournez légèrement le bouton de réglage des basses lumières dans le sens horaire jusqu'à ce qu'il n'y ait plus de scintillement.

9、 Dimensions du produit
