NOUVEAU Driver LED 5 en 1 à tension constante et intensité variable

 |Variateur de luminosité 100-277 V à 2 canaux (0-10 V) pour lampes LED 12 volts

LED à variation d'intensité 0-10 V
0 10v dimmer led 0 10v dimmer led 0 10v dimmer led

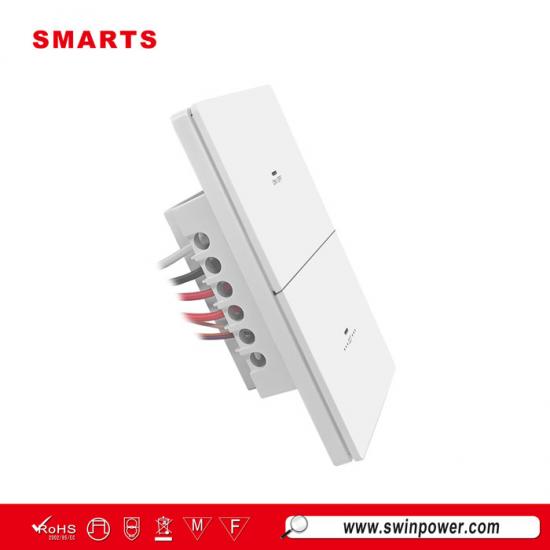

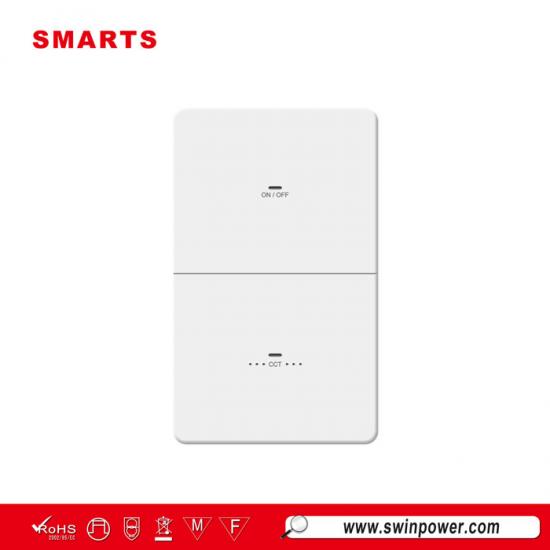

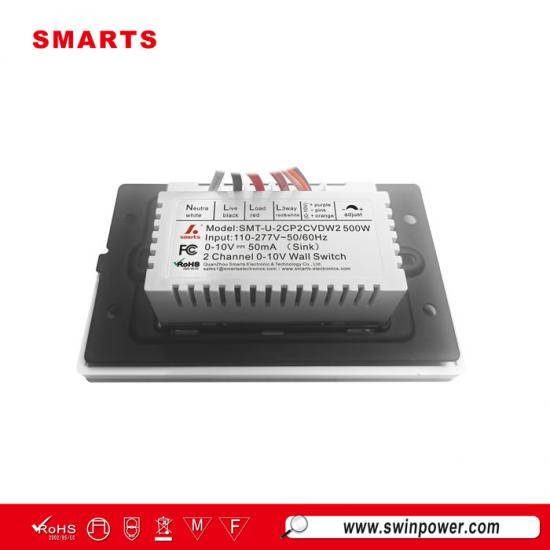

Variateur de luminosité 100-277 V à 2 canaux (0-10 V) pour lampes LED 12 volts

100-277 Vca 0-10 V Double canal Interrupteur variateur mural Intègre deux variateurs en un seul appareil, occupant le même espace. Gain de place murale.

  • Marque:

    SMARTS

  • numéro d'article.:

    SMT-U-2CP2CVDW2

  • tension d'entrée:

    100-277Vac

  • mode de gradation:

    0 10v dimmable

  • Taille:

    118*72*37.5mm

  • certification:

    ETL,FCC, CE, ROHS
demande maintenant
description des produits

Variateur de luminosité 100-277 V à 2 canaux (0-10 V) pour lampes LED 12 volts

Ce variateur 0-10 V Ce variateur possède une plage de tension d'entrée universelle de 100 à 277 V CA et s'installe facilement, sans nécessiter de mise en service particulière. Ses deux boutons permettent de contrôler plusieurs groupes de luminaires pour une variation d'intensité fluide et stable. Simple d'utilisation, il est garanti 5 ans.


Spécification

Veuillez lire avant l'installation.

Modèle
SMT-U-2CP2CVDW2
SMT-U-2CP2CVDG2
Couleur
Blanc
Gris

110-277 V~50/60 Hz
Capacité maximale (limitée par la première valeur atteinte)

0-10V-Sink 50 mA
50 mA
charger
120 V : 500 W 277 V : 1000 W


1. Coupez le courant au niveau du disjoncteur.


AVERTISSEMENT : RISQUE D'ÉLECTROCUTION.
Peut entraîner des blessures graves, voire mortelles. Coupez le courant au disjoncteur ou au fusible avant l'installation.

2. Retirez l'appareil existant et installez le siège fixe du contrôleur



3. Étiquetez et retirez les câbles existants

Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, repérez le fil à l'aide de la vis de couleur différente.

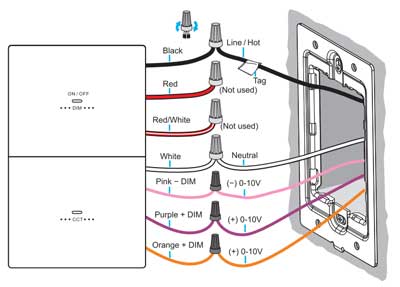

4. Connectez le variateur (1)

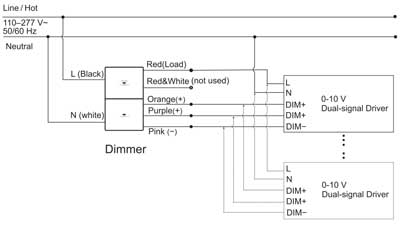

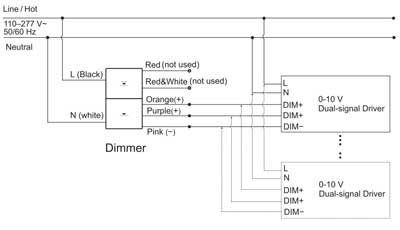

Câblage simple


Remarque : Le variateur et le ballast/driver 0-10 V sont connectés indépendamment à l'alimentation secteur (secteur).

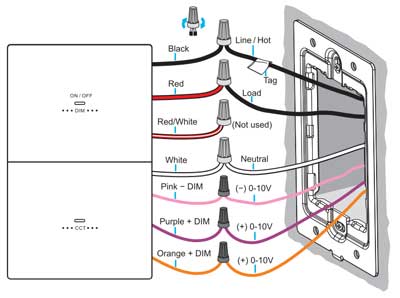

Câblage simple



Remarque : Connectez le fil d'alimentation CA (L) du ballast/driver 0-10V au fil de charge (rouge) du variateur.
Dépannage :
Si le variateur peut démarrer, mais que le ballast/driver 0-10V ne démarre pas, veuillez vérifier si le fil chaud et le fil neutre à l'entrée du variateur (ou du ballast/driver 0-10V) sont inversés.

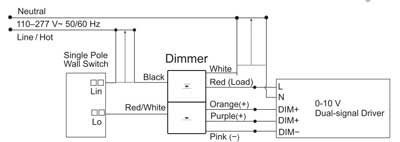

5、 Connectez le variateur (2)

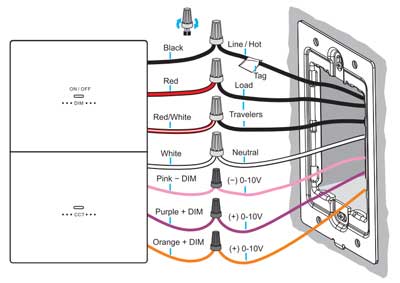

Câblage à 3 voies



Remarque : Un interrupteur unipolaire standard peut être associé à un contrôleur pour former un système d’interrupteur à double commande.


6、 Installez le variateur

Appuyez et enclenchez pour terminer l'installation

7、 Mettez le courant au niveau du disjoncteur.



8. Fonctionnement du variateur de configuration

Remarque : Lorsque le bouton de variation d'intensité (appui long) atteint la luminosité maximale ou minimale, le voyant clignote lentement.

Réglage de la garniture basse tension
Facultatif
1. Avec les lumières allumées et réglées sur le niveau d'éclairage le plus bas, tournez le bouton de réglage des basses lumières dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de scintillement.
2. Éteignez puis rallumez les lumières. Si les lumières ne s'allument pas ou ne sont pas stables, tournez légèrement le bouton de réglage des basses lumières dans le sens horaire jusqu'à ce qu'il n'y ait plus de scintillement.

9、 Dimensions du produit



Click Send Email for Details

Scan to start our communication
Back to top



Produits associés

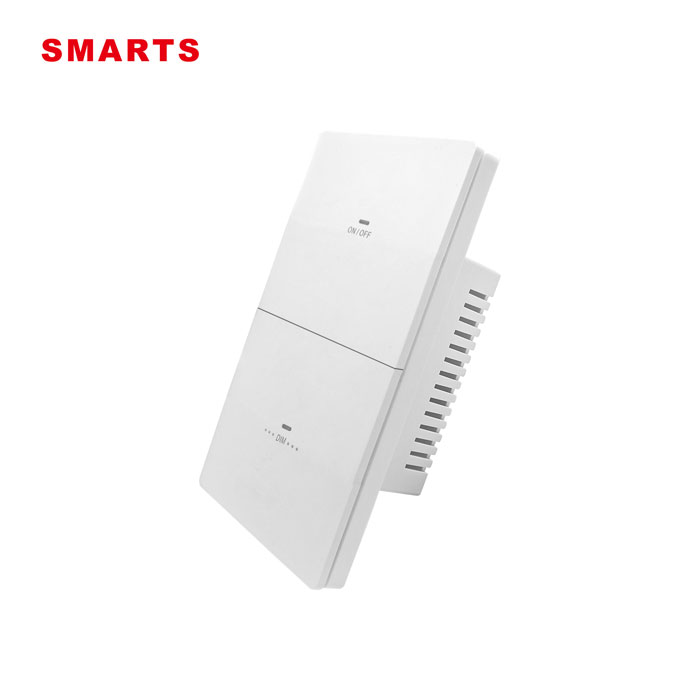

0 10v dimmable led dimmer
