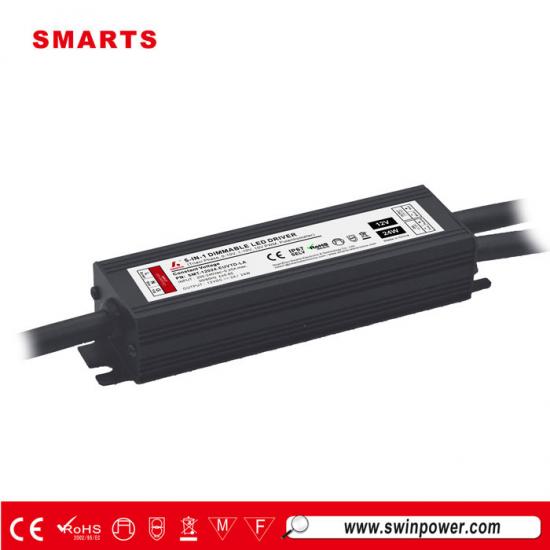

Transformateur de pilote LED étanche IP65 à triac et 0-10 V, gradable 12 V, 24 V, 24 W
CePilote LED à tension constante 24 W
Spécification
| Numéro de modèle | SMT-12024-EUVTD-LA | SMT-24024-EUVTD-LA | |
| Sortir | Puissance nominale | 24W | |
| Tension nominale | 12 V CC | DC24V | |
| Courant nominal | 2A | 1A | |
| Tolérance de tension | ± 0,5 V | ||
| Régulation de tension | ±0,5% | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 200-240 V | |
| Gamme de fréquences | 47-63 Hz | ||
| Efficacité (typ.) | 80 % à 230 VCA | ||
| Facteur de puissance (typ.) | 0,65 à 230 VCA (pleine charge) | ||
| Courant alternatif (typ.) | 0,20 A | ||
| <10A | |||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée. | |
| Surcharge | Réduisez intelligemment la tension de sortie, récupérez automatiquement ou remettez sous tension pour récupérer | ||
| Surchauffe | 100℃±10℃ arrêt de la tension de sortie, récupération automatique après refroidissement. | ||
| Classe de protection | je | ||
| Environnement | Température de fonctionnement | Tcase = -40℃ ~ +60℃ (Veuillez vous référer à la section « CHARGE DE SORTIE vs TEMPÉRATURE ») | |
| Humidité de travail | 20 ~ 95 % HR sans condensation | ||
| Température et humidité de stockage | -40 ~ +90, 10 ~ 95% HR | ||
| Coefficient de température | ±0,03%/℃ (0~50℃) | ||
| Vibration | 10-500 Hz, 2 G 12 minutes/cycle, période de 72 minutes chacune le long des axes X, Y, Z | ||
| Sécurité et CEM | Normes de sécurité | EN613471, EN61347-2-13 | |
| Tension de tenue | E/S/P : 3 kVCA Coque E/S : 1,5 kVCA Coque S/P : 0,5 kVCA | ||
| Entrée/sortie/tension : 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| EMS | EN61000-3-2; EN61000-3-3; EN61547 | ||
| CEM | EN62493-2010 | ||
| Autres | Indice de protection IP | IP65 | |
| Poids | 0,15 kg | ||
| Taille | L132xL34xH21mm | ||
|
|
 |
 |
 |

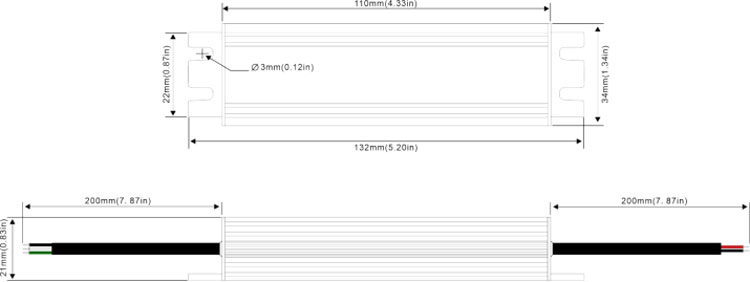

Spécifications mécaniques
Recommandation du MCB：
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Note：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 ℃
2.
Courbe de déclassement
10%
Fonctionnement de la gradation
1. Pour prolonger leur durée de vie, veuillez vous référer à la courbe de déclassement et déclasser en fonction de la température.
Produits connexes
|

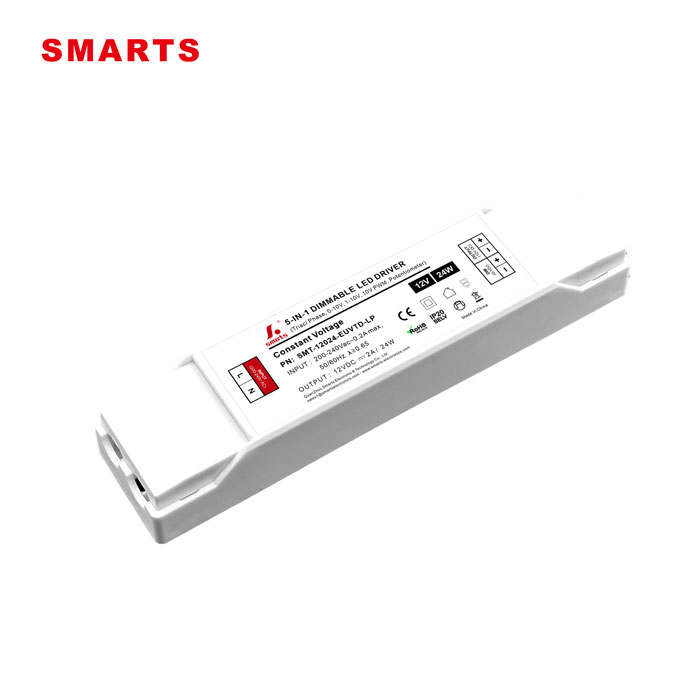

Boîtier en plastique ultra-mince de 24 Wpilote LED à intensité variable triac et 0-10 V
