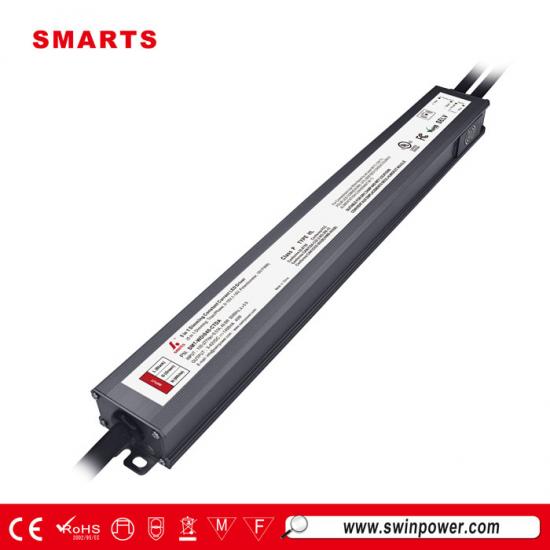

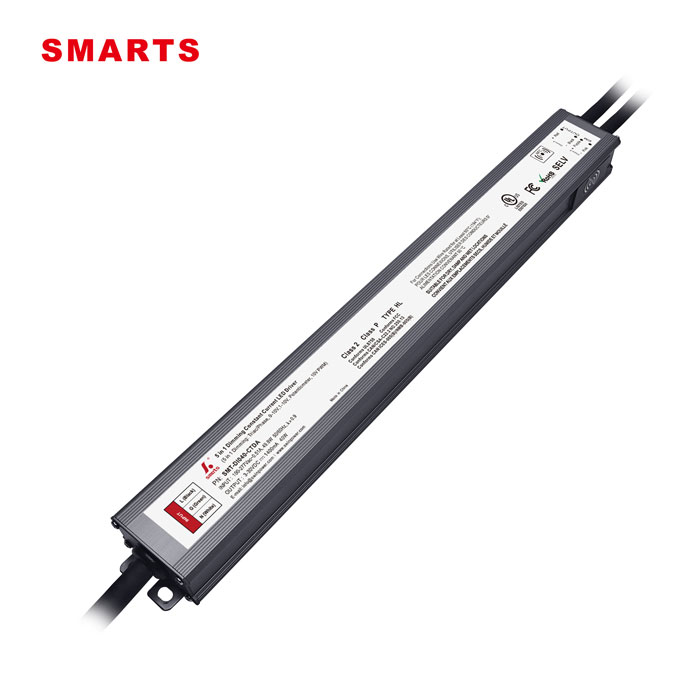

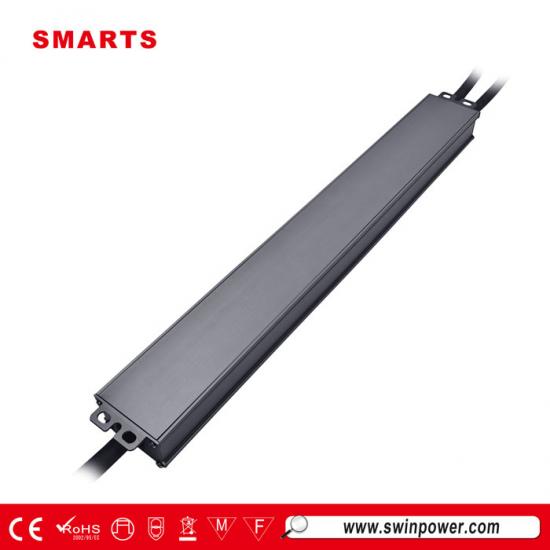

Alimentation pour pilote LED étanche IP67 Triac et 0-10 V à courant constant 40 W 400 mA-1 400 mA
Ultra-mince 40W Alimentation LED à triac et 0-10 V à intensité variable Avec protection contre les courts-circuits, les surchauffes, les surcharges et les surtensions. Le refroidissement s'effectue par convection naturelle. Le module de programmation intelligent NFC intégré permet aux utilisateurs de régler le courant de sortie via l'application NFC pour une gradation fluide et stable.
Spécification
| Modèle | SMT-WDI040-CTDA | |
| Certificat | UL / cUL / FCC / Classe P / Type HL | |
| Sortir | Tension continue | 3-42V |
| Réglementation actuelle | ±2% | |
| Ondulation actuelle | <5% | |
| Courant de dépassement | <0,1% | |
| Courant nominal | 400-1400 mA (le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de NFC) | |
| Puissance nominale | 40 W | |
| Saisir | Plage de tension | 100-277 VCA |
| Gamme de fréquences | 47 - 63 Hz | |
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,91 à 277 VCA | |
| THD (typ.) à pleine charge | ≤16% à 120 VCA ≤23% à 277 VCA | |
| Efficacité (typ.) à pleine charge | >82 % à 120 VCA >83 % à 277 VCA | |
| Courant alternatif (max.) | 0,51 A | |
| Courant d'appel (typ.) | 3,5 A, 50 %, 28 us à 120 VAC ; 9A, 50%, 25us à 277VAC | |
| Courant de fuite | < 0,5 mA | |
| Protection | Court-circuit | Mode courant constant, peut récupérer automatiquement après une élimination anormale |
| Surcharge | ≤110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; |
|
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) |
| Humidité de travail | 20 - 95 % HR sans condensation | |
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |
| Vibration | 10~500 Hz, 5 G 12 minutes/cycle, 72 minutes chacun sur les axes X, Y et Z | |
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 No.250.13 (États-Unis);E495946 |
| Tension de tenue | Entrée/sortie : 3,75 kVca ; Entrée/sortie : 1,88 kVca ; Sortie/sortie : 1,88 kVca | |
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | |
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | |
| Émission CEM | FCC 47 CFR Partie 15, Sous-partie B (États-Unis) | |
| Autres | Poids net | 0,5 kg |
| Dimension | 314,7 x 38,5 x 23,6 mm (L x l x H) | |
| Emballage | 380*295*210mm 30 pièces / carton | |
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | |
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | ||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||
|
|
|
|
|
Spécifications mécaniques
| calibre de fil américain | |
| LN30 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3C*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2C*18AWG) |
| Fil de signal | Violet (D+) Rose (D-) (2C*18AWG) |
| Remarques : | |
Chaud conseil s :
Courant de transport maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .
Par exemple : 1 mm 2 Câble de sortie, courant de transport maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A
Schéma de connexion de gradation
Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase g
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) en connectant un variateur de phase/Triac ou un système d'éclairage.
2. Fonctionnement avec des variateurs de phase directe, MLV et inverse, ELV, TRIAC ou un système d'éclairage.
Veuillez essayer d'utiliser des variateurs avec une puissance au moins 2 fois supérieure à la puissance de sortie du pilote.
Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase g
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/Triac ou un système d'éclairage.
2. Fonctionnement avec des variateurs de phase directe, MLV et inverse, ELV, TRIAC ou un système d'éclairage.
3. Veuillez essayer d'utiliser des variateurs avec une puissance au moins 2 fois supérieure à la puissance de sortie du pilote.
En utilisant une gradation ---0-10/ 1-10 V / 10V PWM/ Potentiomètre atténuation

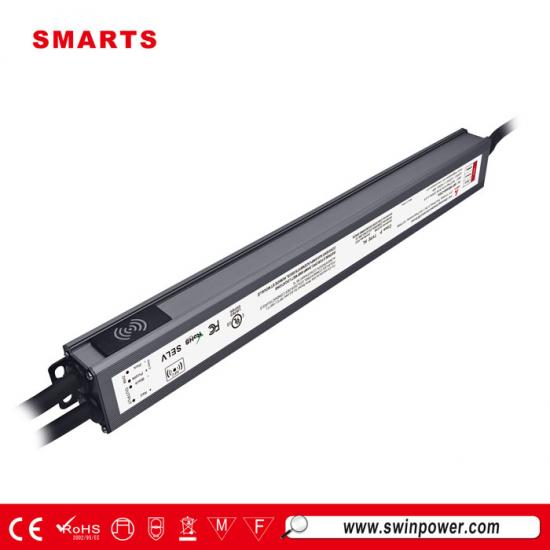

Fonction NFC :
Pour un fonctionnement détaillé, veuillez vous référer au manuel de l'application ProNFC demandé auprès du représentant commercial de Smarts Electronics.
1. Scannez le code QR ci-dessous pour télécharger l'application ProNFC
Méthodes de téléchargement pour les appareils iOS :
＊ les utilisateurs iOS peuvent télécharger via le lien QRcode (Figure 1)
＊ Recherchez le nom de l'application ProNFC dans l'App Store (Figure 2)
Application ProNFC
Appareils portables NFC
Téléchargement iOS
Téléchargement Android
