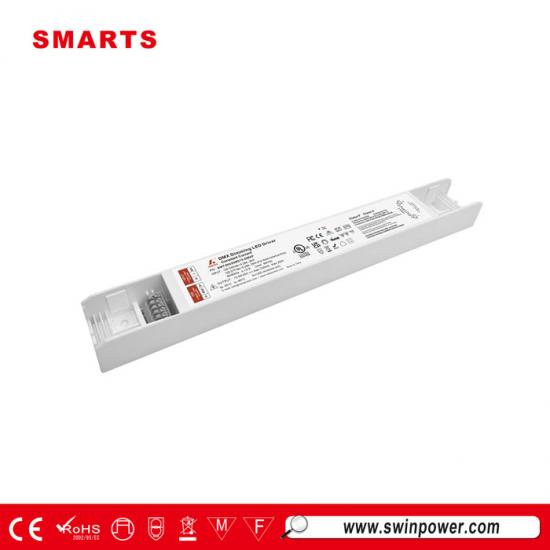

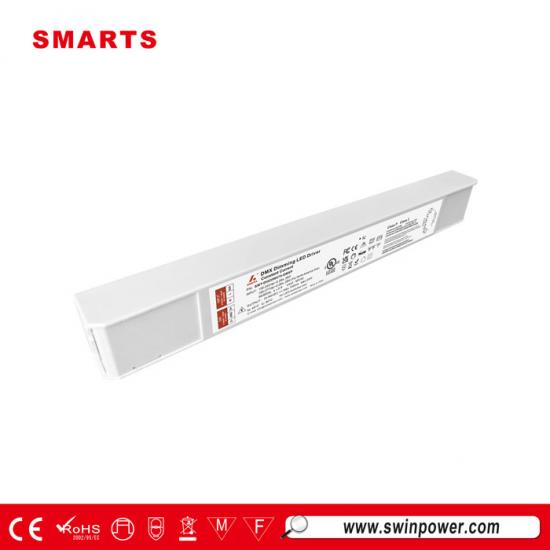

Pilote LED à courant constant dimmable DMX512 ultra-mince 12 V-54 V 20 W pour éclairage LED
Ce alimentation LED à courant constant DMX512 à intensité variable Doté d'une coque en plastique, il est étanche (IP20). Sa charge minimale est de 12 V 70 mA. Il intègre un module de programmation intelligent NFC et permet de régler les paramètres du pilote LED via l'application NFC. Il est idéal pour l'installation de projets d'éclairage LED intelligent en intérieur.
Spécification
| Modèle | SMT-DI020W070-DMXP-T | |
| Certificat | UL/FCC/CE /Classe P/Classe 2/TYPE HL/SELV/RoHS / Reach/ENEC/ICES/UKCA | |
| Sortir | Plage de tension en charge | 12-54V |
| Plage de réglage du courant de sortie (perte) | 70-700 mA | |
| Plage de réglage du courant de sortie à puissance constante | 370-700 mA | |
| Puissance nominale | 20 W (max.) | |
| Tension de sortie à vide | 60 V (max.) | |
| Tolérance actuelle | 700 mA ± 5 % | |
| Ondulation totale du courant de sortie | 20 mA (Imax) | |
| Courant de dépassement de démarrage | 9% (Max) | |
| Régulation des lignes | <0,5% | |
| Régulation de charge | <0,5% | |
| Saisir | Plage de tension | 100-277 VCA |
| Gamme de fréquences | 47 - 63 Hz | |
| Alimentation en veille | ≤ 0,5 W | |
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 VCA 0,97 à 230 VCA 0,93 à 277 VCA | |
| THD (typ.) à pleine charge | <10% à 100-277 VCA | |
| Efficacité (typ.) à pleine charge | 82 % à 120 VCA 82 % à 230 VCA 82 % à 277 VCA | |
| Courant alternatif (max.) | <0,3A à 120 VCA <0,22A à 230 VCA <0,15A à 277 VCA | |
| Alimentation en veille | ≤ 0,5 W | |
| Courant d'appel (typ.) | 17,5 A, 50 %, 29,1 µs à 120 VCA ; 33,6 A, 50 % 864 µs à 277 VCA ; 40,4 A, 50 % 26 µs à 277 VCA | |
| Courant de fuite | < 0,5 mA | |
| Protection | Court-circuit | Mode courant constant, récupère automatiquement une fois la condition de défaut supprimée |
| Surcharge | ≥110 % Mode courant constant, récupère automatiquement une fois la condition de défaut supprimée | |
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. Température ambiante supérieure à 75℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et récupère automatiquement. |
|
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) |
| Humidité de travail | 20 - 90 % HR sans condensation | |
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |
| Vibration 10~500Hz, 5G 12min./1 cycle, période de 72min. chacun le long des axes X,Y,Z | 10~500 Hz, 2G 12 min/1 cycle, période de 72 min chacun le long des axes X, Y, Z | |
| Sécurité et CEM | Normes de sécurité | UL8750;EN61347-1 |
| Tension de tenue | Entrée/Sortie : 1,88 kVCA (maximum 3,75 kVCA) | |
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | |
| Immunité CEM | CEI/EN61000-4-2,3,4,5,6,8,11 ; EN/EN61547 | |
| Émission CEM | EN55015 EN61000-3-2,3, FCC Partie 15 Sous-partie B; ANSI C63.4:2014 | |
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV | |
| Autres | Poids net | 215 g |
| Dimension | 251,9 x 31 x 22,5 mm (L x l x H) | |
| Emballage | 290*225*215mm 50 pièces / carton | |
| Remarques | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 100 VCA, une charge nominale et une température ambiante de 25 °C. | |
|
2. États par défaut :
Le réglage du courant de sortie est la valeur maximale. La courbe de gradation est une courbe logarithmique. |
||
| 3. L'alimentation est considérée comme un composant destiné à être utilisé en association avec l'équipement final. Les performances CEM étant affectées par l'installation complète, les fabricants d'équipements finaux doivent se conformer à la directive CEM pour l'ensemble de l'installation. | ||
| 4. Pour prolonger la durée de vie du pilote, veuillez réduire la charge à une tension d'entrée inférieure. | ||
|
5. Circuit électrique de gradation :
Remarque : ce circuit de contrôle est isolé, mais n'a pas évalué la classe 2. Veuillez vous référer au manuel d'installation pour connecter le variateur. ATTENTION : Plusieurs alimentations sont présentes. ATTENTION : présence de plusieurs alimentations électriques. |
||
|
|
|
|
|

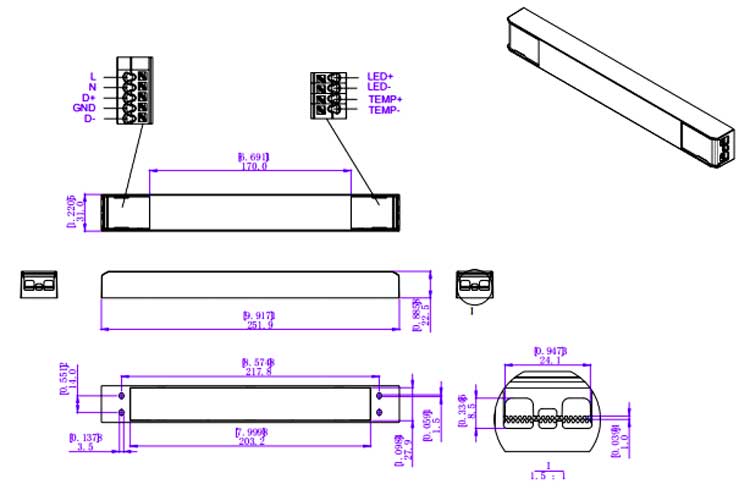

Spécifications mécaniques
Recommandation du MCB ：
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Lorsque la tension d'entrée est de 230 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
|
Type C (rupture
capacité : 6 KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 91 | |
Note
：
[si !supportLists]
1.
[fin si]
Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 ℃
[si !supportLists]
2.
[fin si]
Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil Globle | |
| DL20 | |
| Fil d'entrée et fil de gradation | Bornes grises 5P (0,2 mm2-1,5 mm2/24-16 AWG) |

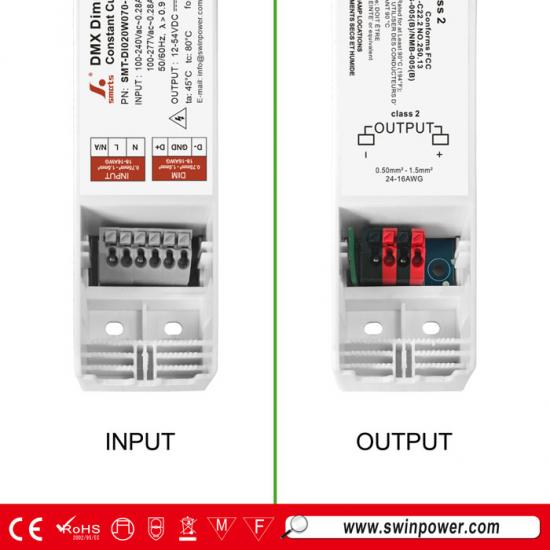

| Fil de sortie et fil de température externe | Bornes rouges/noires 4P (0,2 mm2-1,5 mm2/24-16 AWG) |
| Remarques : assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Schéma de connexion de gradation
Note ：
1. Le nom du modèle SMT-DI020W070-DMX P signifie qu'il n'y a pas d'alimentation auxiliaire ni de contrôle de température, il n'y a donc pas de câblage correspondant pour le pilote LED.
2. Le nom du modèle SMT-DI020W070-DMX P -T signifie qu'il n'y a pas d'alimentation auxiliaire mais qu'il y a un contrôle de température, donc le pilote LED n'a pas de câblage d'alimentation auxiliaire.
Fonction NFC :
Application ProNFC
Appareils portables NFC
Téléchargement IOS
Téléchargement Android
Le courant de sortie peut être lu et écrit par un mobile avec l'application ProNFC ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) à proximité de la zone de signal NFC du pilote LED à intensité variable.
Définir facilement l'adresse par NFC
L'adresse peut être lue et écrite par un mobile avec l'application NFC définie ou un appareil portable NFC (appareil de lecture et d'écriture NFC : NFC-RW) à proximité de la zone de signal NFC du pilote LED à intensité variable.
Fonctionnement de la gradation
|
E efficacité Courbe ( efficacité contre charge de sortie) : |
Courbe du facteur de puissance (facteur de puissance v s charge de sortie) ： |

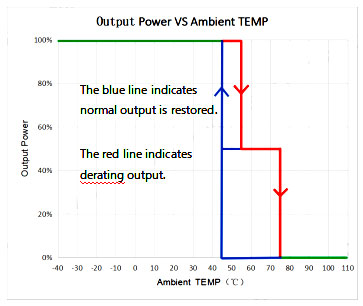

Courbe de déclassement ( Puissance de sortie VS Ambiant TEMP ) ： |
|
|
|
1. Pour prolonger leur durée de vie, veuillez vous référer à la courbe de déclassement et déclasser en fonction de la température.
2. Le courant de sortie du driver LED doit être choisi en fonction du courant nominal de la lampe et de la température ambiante. Il est généralement recommandé de réserver une certaine tension à l'alimentation.
quantité de charge pour prolonger la durée de vie du pilote LED.

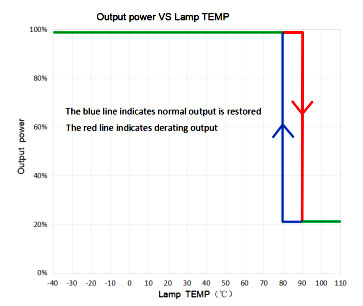

Courbe de déclassement de température de la lampe ：
[si !supportLists] 1. [fin si] Cette figure montre la courbe de protection lorsque le modèle recommandé du capteur de température de lampe est NCP18XH103J03RB(muRata) et les paramètres de protection de température externe sur l'APP
sont les paramètres par défaut d'usine.
[si !supportLists]
2.
[fin si]
Si les modèles de thermistances ne sont pas NCP18XH103J03RB (muRata), veuillez vérifier les paramètres pertinents de protection de la température de la lampe sur l'APP.
[si !supportLists]
3.
[fin si]
Si le capteur de température de la lampe n'est pas connecté, veuillez conserver les paramètres de la section de protection de la température de la lampe sur l'APP par défaut et éloigner les câbles des corps sous tension.
