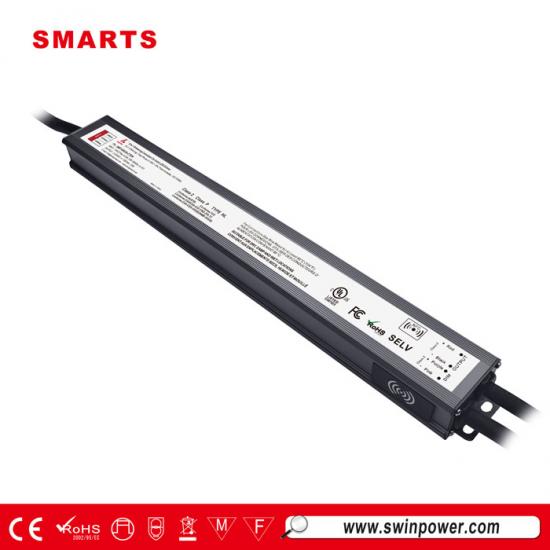

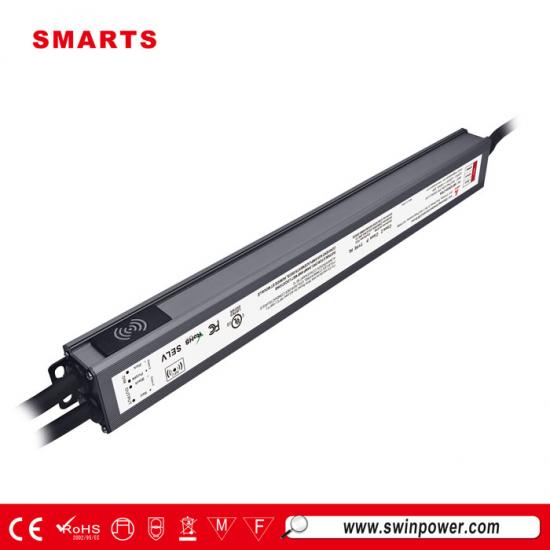

Pilote LED ultra-mince à courant constant 300 mA-1 050 mA et 0,10 V à intensité variable pour éclairage LED
Cette plage de tension d'entrée universelle de 100 à 277 VCA Alimentation LED à triac et 0-10 V à intensité variable Il dispose d'un module de programmation intelligent NFC intégré permettant de régler le courant de sortie via l'application NFC. La plage de variation est fluide et stable, de 1 à 100 %, sans scintillement.
Spécification
| Modèle | SMT-DI030-CTDA | |
| Certificat | UL / cUL / FCC / Classe 2 / Classe P / Type HL | |
| Sortir | Tension continue | 3-30V |
| Réglementation actuelle | ±2% | |
| Ondulation actuelle | <5% | |
| Courant de dépassement | <0,1% | |
| Courant nominal | 300-1050 mA (le courant de sortie peut être ajusté arbitrairement dans cette plage à l'aide de NFC) | |
| Puissance nominale | 30 W | |
| Saisir | Plage de tension | 100-277 VCA |
| Gamme de fréquences | 47 - 63 Hz | |
| Facteur de puissance (typ.) à pleine charge | >0,98 à 120 VCA >0,9 à 277 VCA | |
| THD (typ.) à pleine charge | ≤14% à 120 VCA ≤25% à 277 VCA | |
| Efficacité (typ.) à pleine charge | >82 % à 120 VCA >82 % à 277 VCA | |
| Courant alternatif (max.) | 0,39 A | |
| Courant d'appel (typ.) | 4,5 A, 50 %, 90 us à 120 VAC ; 10A, 50%,96us @277VAC | |
| Courant de fuite | < 0,5 mA | |
| Protection | Court-circuit | Mode courant constant, peut récupérer automatiquement après une élimination anormale |
| Surcharge | ≤110% Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée | |
| Surchauffe |
Température ambiante supérieure à 55℃±5℃ pour réduire la production à 50 % ;
La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; Température ambiante supérieure à 60℃±5℃ pour réduire la production à 0 % ; La température ambiante chute à 45℃ ±5℃ et se rétablit automatiquement ; |
|
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+50℃ (voir courbe de déclassement ci-dessous) |
| Humidité de travail | 20 - 95 % HR sans condensation | |
| Stockage TEM.,Humidité | -40 - +80℃, 10 - 95% HR sans condensation | |
| Coefficient de température | ±0,03%/℃(0 - 50℃) | |
| Vibration | 10~500 Hz, 5 G 12 minutes/cycle, 72 minutes chacun sur les axes X, Y et Z | |
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 No.250.13 (États-Unis);E495946 |
| Tension de tenue | Entrée/sortie : 3,75 kVca ; Entrée/sortie : 1,88 kVca ; Sortie/sortie : 1,88 kVca | |
| Résistance d'isolement | Entrée/sortie : 100 MΩ/ 500 VCC/ 25 °C/ 70 % HR | |
| Test d'immunité aux surtensions | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | |
| Émission CEM | FCC 47 CFR Partie 15, Sous-partie B (États-Unis) | |
| Autres | Poids net | 0,5 kg |
| Dimension | 314,7 x 38,5 x 23,6 mm (L x l x H) | |
| Emballage | 380*295*210mm 30 pièces / carton | |
| Notes | 1. Tous les paramètres NON spécifiquement mentionnés sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | |
| 2. Tolérance : comprend la tolérance de configuration et la régulation de charge. | ||
| 3. Pilote LED Conforme aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | ||
|
|
|
|
|
Spécifications mécaniques
| calibre de fil américain | |
| LN30 | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3C*18AWG) |
| Fil de sortie | Rouge (V+) Noir (V-) (2C*18AWG) |
| Fil de signal | Violet (D+) Rose (D-) (2C*18AWG) |
| Remarques : | |
Chaud conseil s :
Courant de transport maximal recommandé (A) = diamètre du fil (mm) 2 ) x 10A/mm 2 .
Par exemple : 1 mm 2 Câble de sortie, courant de transport maximal recommandé (A) = 1 mm 2 x 10A/mm 2 =10A
Schéma de connexion de gradation
Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase g
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) en connectant un variateur de phase/Triac ou un système d'éclairage.
2. Fonctionnement avec des variateurs de phase directe, MLV et inverse, ELV, TRIAC ou un système d'éclairage.
Please try to use dimmers with power at least 2 times as the output power of the driver.
Using one dimming ---TRIAC/Phase cut dimmin g
1. The Pulse-Width Modulation (PWM) of output voltage can be adjusted through input terminal of the AC phase line(L) by connection
a phase /Triac dimmer or lighting system.
2. Working with Forward phase, MLV and Reverse phase, ELV, TRIAC dimmers or light system.
3. Please try to use dimmers with power at least 2 times as the output power of the driver.
Using one dimming ---0-10/ 1-10V / 10V PWM/ Potentiometer dimming
NFC function：
For detailed operation, please refer to ProNFC app manual that request from the sales representative from Smarts Electronics.
1. Scan below QR code to download the ProNFC APP
Download Methods for ios device:
＊ ios users can download through the QRcode link (Figure 1)
＊ Search for the app name ProNFC in the App Store (Figure 2)
ProNFC APP
NFC Handheld devices
IOS Download
Android Download
