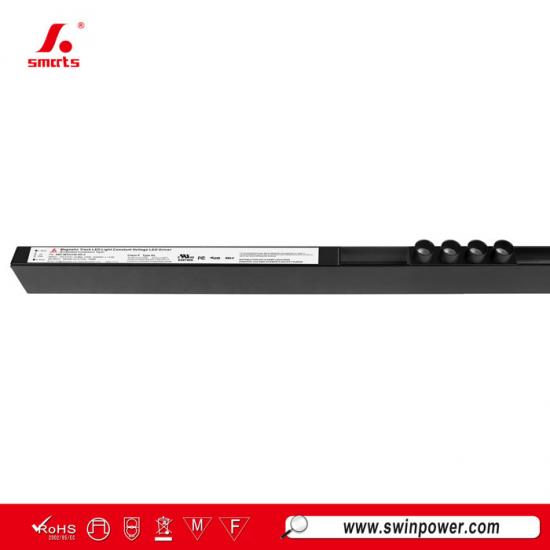

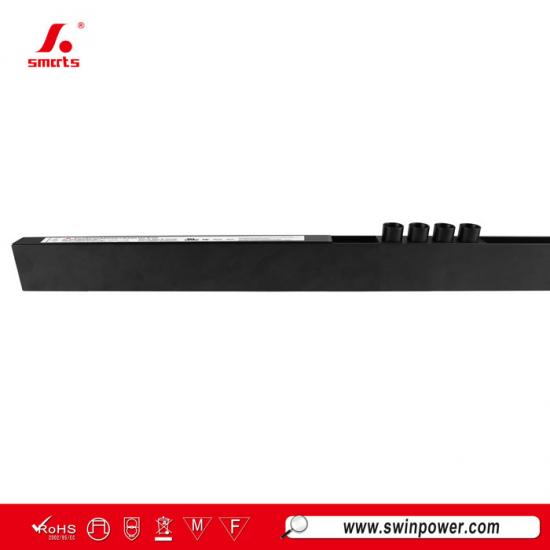

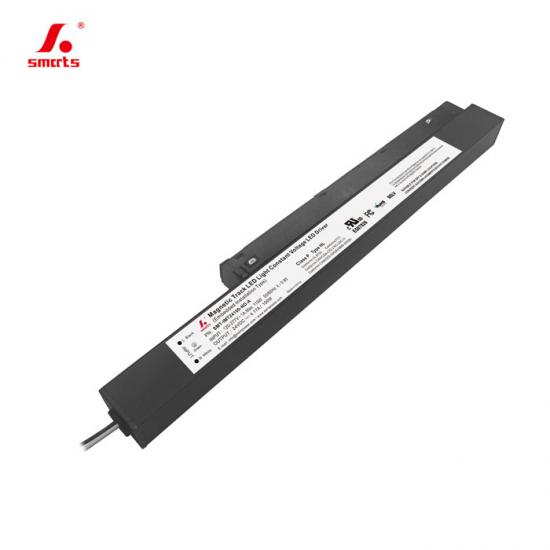

Driver pour ruban LED ultra-mince, non dimmable, à tension constante 100 W 24 V, pour usage intérieur
Ce tension constante 100W non dimmable Alimentation LED Utilisant le refroidissement par convection naturelle, ce luminaire est adapté aux projets d'éclairage sur rail magnétique LED d'intérieur et bénéficie d'une garantie de 7 ans.
Spécification
| Modèle | SMT-IMT24100-ND-A | SMT-IMT48100-ND-A | |
| Certificat | UL/ SELV/ FCC/ RoHS/ REACH | ||
| Sortir | Tension continue | 24V | 48V |
| Tolérance de tension | ±1,5% | ±1% | |
| Régulation de tension | ≤0,5% | ||
| Courant nominal | 4.17A | 2.08A | |
| Puissance nominale | 100 W | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 110-277 V CA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 V CA 0,95 à 277 V CA | ||
| THD (typ.) à pleine charge | <20 % à 120 V CA et 277 V CA | ||
| Rendement (typ.) à pleine charge |
≥ 88,5 % à 120 V CA
≥91%@277VAC |
≥ 88,5 % à 120 V CA
≥91%@277VAC |
|
| Courant alternatif (max.) | 1,2 A | ||
| Courant d'appel (typ.) | 17 A, 810 µs à 50 % du courant de crête à 110 V CA ; 38 A, 148 µs à 50 % du courant de crête à 277 V CA | ||
| Courant de fuite | <0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la disparition du défaut. | |
| surcharge | ≤120 % Mode courant constant, récupération automatique après la disparition du défaut | ||
| Surchauffe | Tension de sortie coupée à 100 °C ± 10 °C, rétablissement automatique après refroidissement | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Sécurité et CEM | normes de sécurité | UL8750 (États-Unis) | |
| Tension de tenue | I/P-0/P : 1,8 kV CA I/PF/G : 1,8 kV CA O/PF/G : 0,5 kV CA (US) | ||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Émissions CEM | Partie 15 Sous-partie B (États-Unis) de la FCC | ||
| Test d'immunité à la poussée | Modes différents : 2 kV, Mode commun : 4 kV | ||
| Autres | Poids net | 0,4 kg | |
| Dimension | 309,5*22,4*44 mm / 12,18*1,73*0,88 pouces (L*l*H) | ||
| Emballage | 20 pièces/carton | ||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. En cas de faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | |||
|
|
|
|
|
Spécifications mécaniques
| calibre de fil américain MGQ101 | |
| Câbles d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Sortir | Intégration de la voie et passage à travers le courant de sortie du pilote de rail de guidage |
| Remarque : Veuillez vous assurer que vos connexions sont correctes, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils chaleureux :
1. Courant maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant maximal recommandé (A) = 1 mm² × 10 A/mm² = 10 A
2. Pour toute autre demande concernant le câble, nous pouvons effectuer des personnalisations.
Piste compatible :
Schéma de connexion de gradation
Produits associés
|

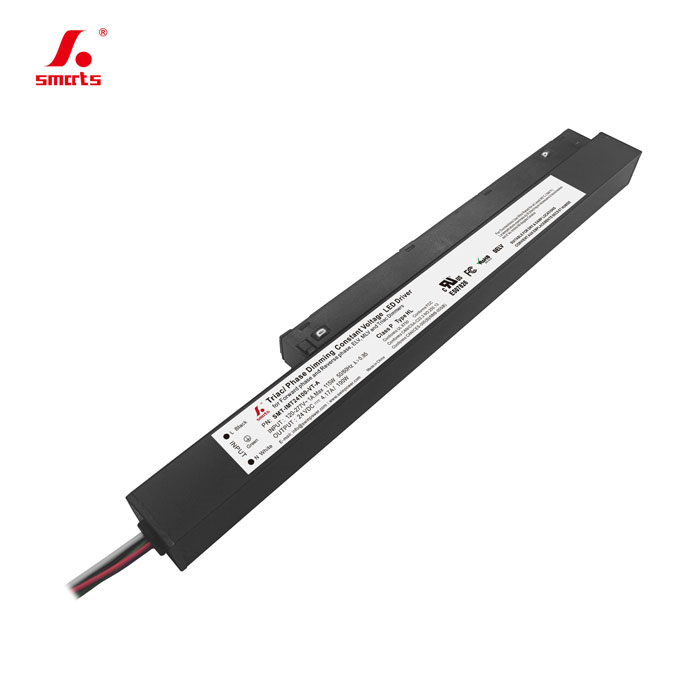

Ce Driver LED à intensité variable 100 W 24 V à triac Il est doté d'une plage de tension d'entrée universelle de 120 à 277 V CA et convient à une installation sur rail magnétique encastré. Il assure une protection contre l'éclairage stable et sans scintillement.
