Alimentation LED étanche à intensité variable par triac 12 V 200 W pour ruban LED
Doté d'une plage d'entrée standard européenne de 200 à 240 V CA, ce Alimentation LED à intensité variable TRIAC Elle intègre une fonction PFC active. Sa plage de variation d'intensité est fluide, stable et sans scintillement de 0,1 à 100 %. Elle présente des exigences de charge ultra-faibles, capable de fonctionner parfaitement même à 10 % de charge.
Spécification
| Numéro de modèle | SMT-12200-EUVT-A | SMT-24200-EUVT-A | |
| Sortir | Puissance nominale | 200 W | |
| Tension nominale | 12 V CC | 24 V CC | |
| Courant nominal | 16,66A | 8.33A | |
| Tolérance de tension | ±0,5 V | ||
| Régulation de tension | ±0,5% | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 200-240 V | |
| Gamme de fréquences | 47-63 Hz | ||
| Efficacité (Typ.) | 87 % à 230 V CA | 90 % à 230 V CA | |
| THD | THD ≤ 20 % (à 100 % de charge) | ||
| Facteur de puissance (typ.) | 0,99 à 230 V CA (pleine charge) | ||
| Courant alternatif (typ.) | 0,96A | ||
| Courant d'appel (typ.) | <25A | ||
| Courant de fuite | <0,5 mA | ||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |
| Surcharge | Réduction intelligente de la tension de sortie, récupération automatique ou remise sous tension pour récupération | ||
| Surchauffe | Tension de sortie coupée à 100℃±10℃, récupération automatique après refroidissement. | ||
| Classe de protection | je | ||
| Environnement | Température de fonctionnement | Tcase=-40℃ ~ +60℃ (Veuillez vous référer à la section « CHARGE DE SORTIE vs TEMPÉRATURE ») | |
| Humidité de fonctionnement | 20 à 95 % d'humidité relative sans condensation | ||
| Température et humidité de stockage | -40 à +90 °C, 10 à 95 % HR | ||
| Coefficient de température | ±0,03%/℃ (0~50℃) | ||
| Vibration | 10-500 Hz, 2 GHz, 12 minutes/cycle, période de 72 minutes pour chaque axe X, Y et Z | ||
| Sécurité et CEM | Normes de sécurité | EN613471, EN61347-2-13 | |
| Tension de tenue | I/PO/P : 3 kV CA - Boîtier I/P : 1,5 kV CA - Boîtier O/P : 0,5 kV CA | ||
| Résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Services médicaux d'urgence | EN61000-3-2 ; EN61000-3-3 ; EN61547 | ||
| Champ électromagnétique | EN62493-2010 | ||
| Autres | Indice de protection IP | IP65 | |
| Poids | 0,75 kg | ||
| Taille | L232 x l59 x H21 mm | ||
|
|
|
|
|

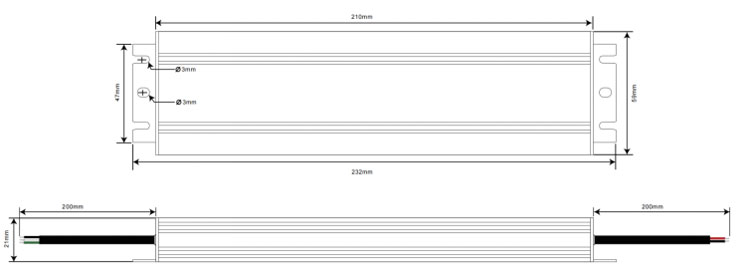

Spécifications mécaniques
Recommandation MCB
:
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 22 | |
Note
:
1. Les quantités de drivers LED connectées sur le type C mentionnées ci-dessus sont recommandées pour une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de gradation
Utilisation d'une seule gradation ---Grillage TRIAC/Phase cut
1. La modulation de largeur d'impulsion (MLI) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/triac ou un système d'éclairage.
2. Utilisation de variateurs ou de systèmes d'éclairage TRIAC à phase directe/bord d'attaque (MLV) et à phase inverse/bord de fuite (ELV).
3. Le chargement min. est d'environ 1 0%
Veuillez utiliser des variateurs d'une puissance au moins 1,5 fois supérieure à la puissance de sortie du circuit de commande.
Courbe de déclassement ( charge de sortie vs TEMP .)
1. Pour prolonger leur durée de vie, veuillez vous référer à la courbe de déclassement et déclasser en fonction de la température.
2. Veuillez noter que l'élévation de température des luminaires LED sur une longue période entraînera une augmentation de leur consommation d'énergie.
Par conséquent, nous recommandons de prévoir une marge de sécurité au niveau de l'alimentation électrique afin d'éviter toute surcharge.
Produits associés
|

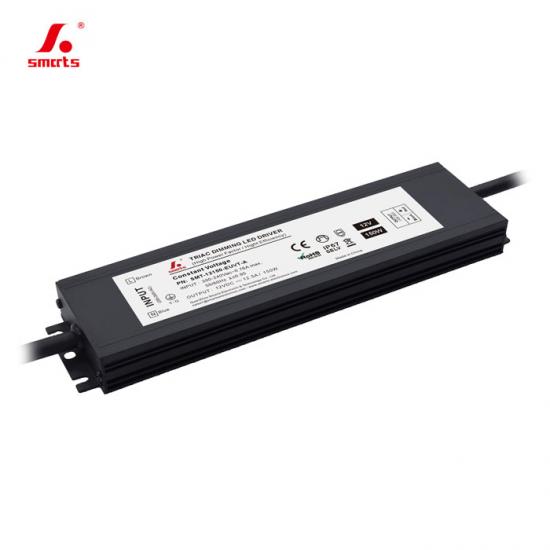

Ce Alimentation LED 150 W à intensité variable par TRIAC Fonctionnant en mode tension constante, ce luminaire offre un rendement pouvant atteindre 80 %. Il propose une variation d'intensité lumineuse fluide, stable et sans scintillement sur une plage de 0,1 % à 100 % et bénéficie d'une garantie exceptionnelle de 7 ans.
Modèle: SMT-12120-EUVT-A Tension d'entrée : 200-240 Vca
Mode de gradation : gradation par triac
|
