Pilote LED à courant constant, 40 W, 300 mA-1 400 mA, 100 V, 277 VCA, gradable, triac et 0,10 V

Pilote LED à courant constant, 40 W, 300 mA-1 400 mA, 100 V, 277 VCA, gradable, triac et 0,10 V

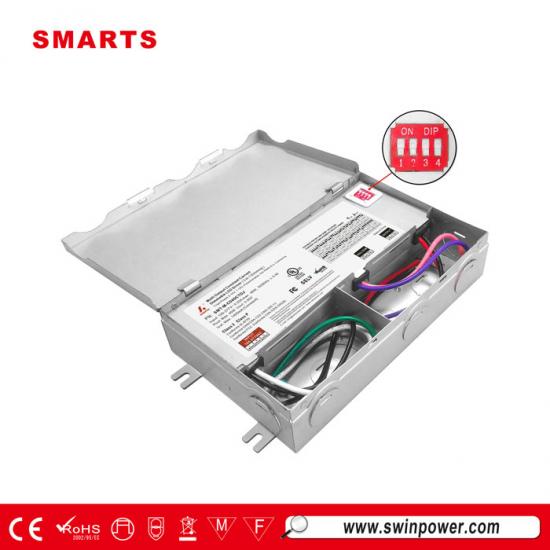

triac et 0 10 V dimmable Alimentation LED multi-sorties de courant 40 W Interrupteur DIP intégré réglable, courant de sortie réglable entre 300 mA et 1 400 mA. Plage de gradation de 0 à 100 % sans scintillement. Conforme aux réglementations internationales en matière d'éclairage de sécurité, certifié UL, principalement vendu en Amérique du Nord.

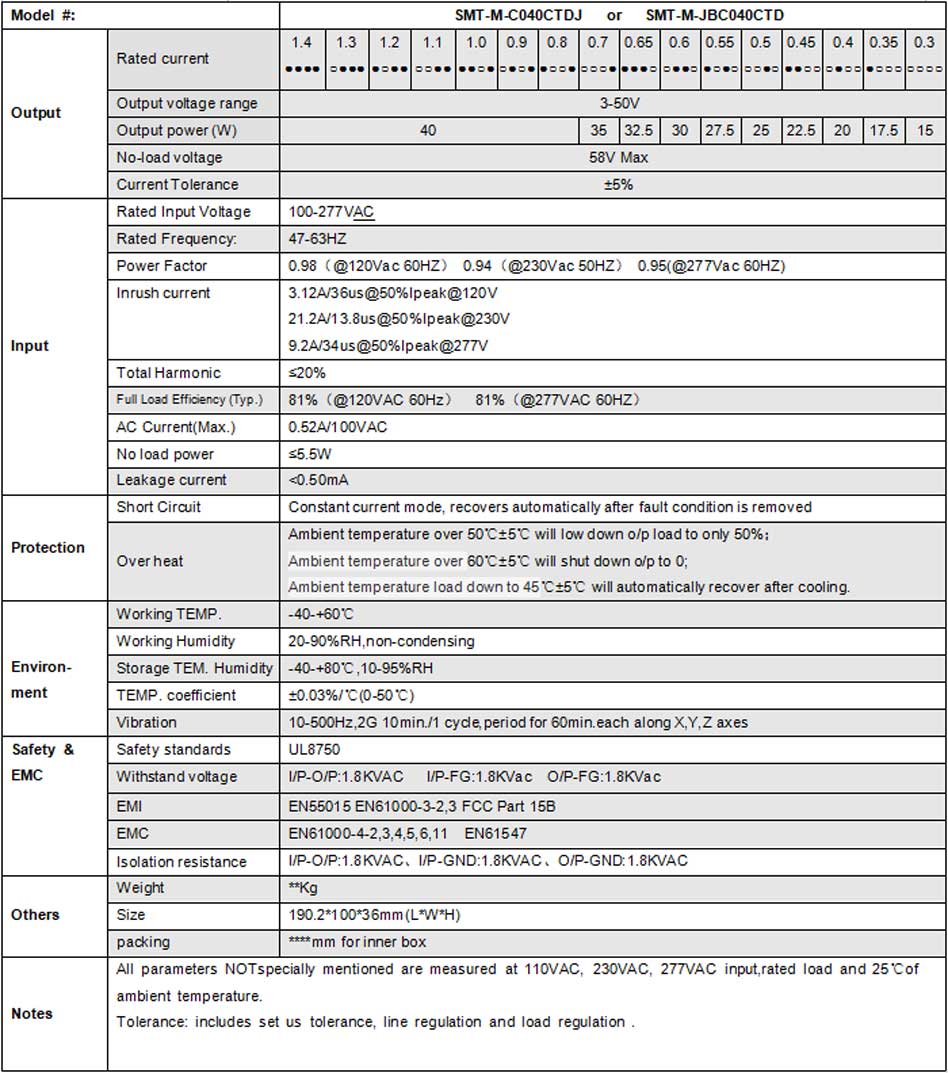

Spécification

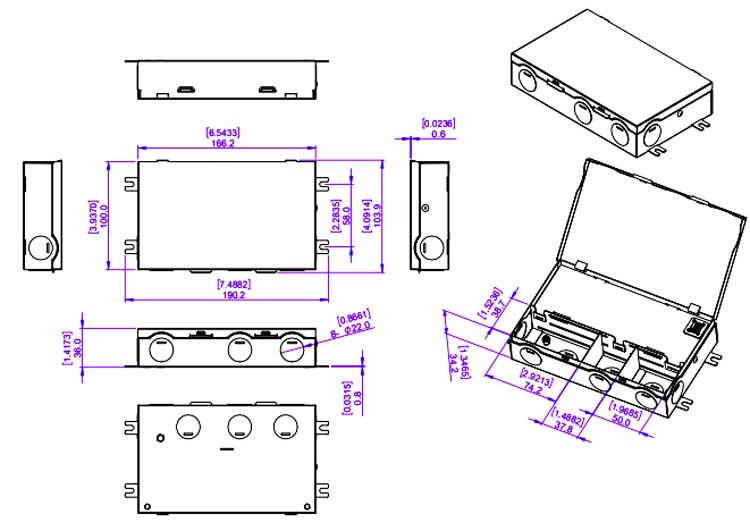

Spécifications mécaniques

Saisir bornes "Noir" et "Blanc" pour se connecter au CA L et N.

Sortie LED SEC positive (LED+), sortie négative (LED-). Connectée à la LED lumière .

Bornes de sortie DIM (+) à Signal de variateur 0/1-10V(+ ) , DIM (-) blanc se connecter à Signal de variateur 0/1-10 V (-)

Veuillez NE PAS connecter « DIM- » à « LED- » , « DIM+ ” à « LED+ ” ,ou autre connexion incorrecte.

Note: Assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.

Fonctionnement de la gradation

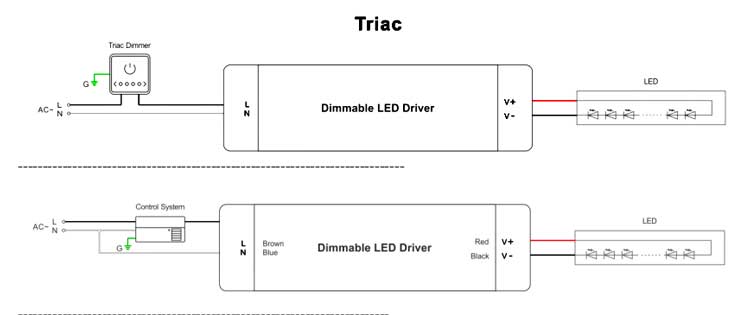

TRIAC/Gradation à coupure de phase

1. Le niveau de courant constant de sortie peut être ajusté via la borne d'entrée de la ligne de phase CA (L) en connectant un variateur Triac.

2. Correspond généralement au bord d'attaque et au bord de fuite.

3. Veuillez essayer d'utiliser le petit variateur de puissance, avoir accès à une plage de gradation plus large, le variateur haute puissance a du mal à atteindre le courant de sortie à zéro.

4. Veuillez essayer d'utiliser des variateurs avec une puissance au moins 2 fois supérieure à la puissance de sortie du pilote.
